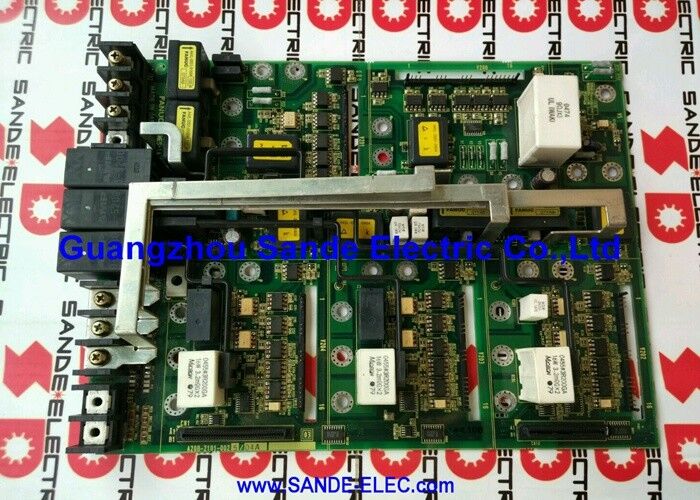

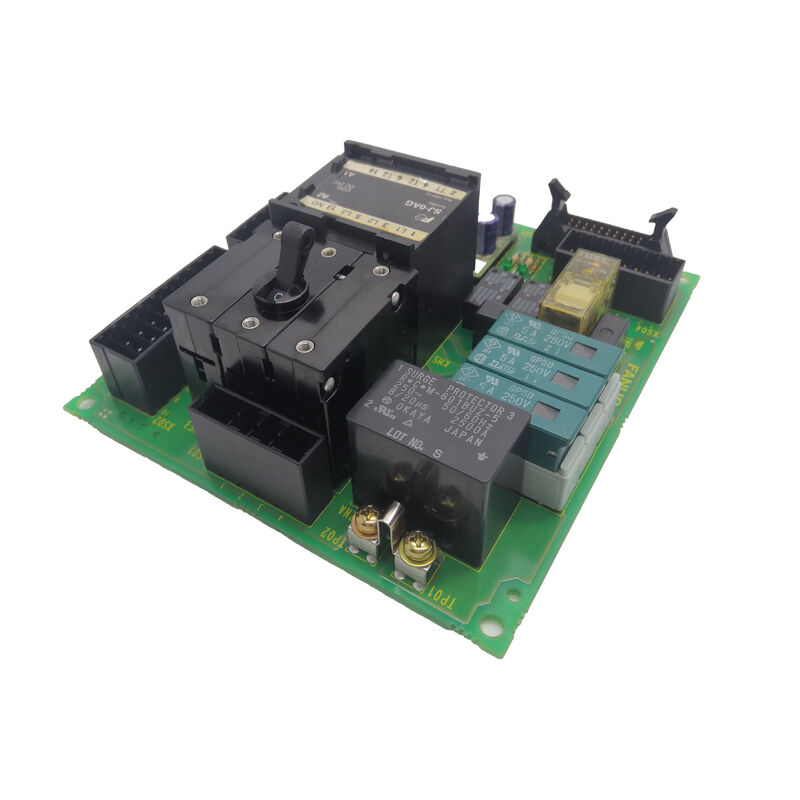

A20B-1006-0489 | PCB de puissance d'amplificateur de broche FANUC Alpha SPM-30 — A06B-6088-H230 / Japon / Avec A20B-2902-0390 et A16B-2202-043x

SPM — Le module d'entraînement de broche dans le système Alpha

Dans une armoire de commande FANUC de la série Alpha, le SPM (Spindle Power Module) pilote le moteur de broche principal de la machine-outil. Le SPM reçoit la tension du bus CC du PSM (module d'alimentation) et la convertit en sortie CA à fréquence variable pour le moteur de broche.

Le SPM-30 gère une broche de 30 kW — un niveau de puissance typique pour les centres d'usinage dotés de moteurs de broche de taille comprise entre 22 et 30 kW, couvrant une large gamme d'opérations d'usinage à usage général.

À l'intérieur du module SPM-30, trois PCB distincts fonctionnent ensemble :

La carte d'alimentation (A20B-1006-0489) :Le câblage principal et le circuit imprimé de routage d'alimentation. Il transporte les connexions à courant élevé : entrée de bus CC, sortie CA triphasée vers le moteur de broche et interfaces du dispositif d'alimentation.

La planche de tir (A20B-2902-0390) :Génère les impulsions de commande de grille pour les dispositifs de commutation IGBT. La carte de tir traduit les commandes de la carte de contrôle en signaux de porte de précision à la microseconde requis pour un contrôle précis de la vitesse de broche et du couple.

La carte de contrôle (A16B-2202-043x ou A16B-2203-033x) :La couche de renseignement. Il reçoit les commandes de vitesse de broche de la CNC, exécute les boucles de contrôle de vitesse et de courant, traite les commentaires de l'encodeur et commande la carte de tir.

Informations clés sur le produit

Sortie de broche de 30 kW – Ce que couvre ce niveau de puissance

Le module SPM-30 est conçu pour une sortie de broche continue de 30 kW. Dans le cadre des moteurs de broche de centre d'usinage, 30kW couvre :

• Centres d'usinage à grande vitesse avec couple de broche modéré à des vitesses élevées
• Centres d'usinage verticaux à usage général avec une plage de broches de 15 000 à 20 000 tr/min
• Centres d'usinage horizontaux où une puissance soutenue à un couple modéré est requise

La puissance nominale de 30 kW fait référence à la puissance de sortie totale continue. La puissance maximale à court terme pendant les transitoires d’accélération dépasse généralement cette valeur.

Scénarios d'application

Défaut de la carte d'alimentation du SPM-30 :Un entraînement de broche de centre d'usinage génère une alarme de surintensité persistante qui n'est pas en corrélation avec le moteur ou la charge mécanique. La carte de contrôle et la carte de tir testent correctement. La carte d'alimentation A20B-1006-0489 est identifiée comme étant à l'origine du défaut. Le remplacement de la carte rétablit le fonctionnement normal de la broche.

Service du module SPM-30 :Lors d'une révision programmée du module d'entraînement de broche, la carte d'alimentation A20B-1006-0489 est remplacée aux côtés de la carte de mise à feu dans le cadre d'un renouvellement complet du circuit imprimé pour un système d'entraînement de broche à heures élevées.

Restauration après panne :Un module de broche subit un défaut interne suite à un événement de surtension du bus DC. La carte d'alimentation présente des dommages visibles aux composants. Le remplacement de l'A20B-1006-0489, combiné à la vérification de la carte de tir et de la carte de contrôle, restaure le module de broche selon ses spécifications de fonctionnement complètes.

FAQ

Q1 : L'A20B-1006-0489 est-il vendu et installé séparément, ou uniquement dans le cadre d'un module complet ?

Certaines organisations de service fournissent l'A20B-1006-0489 sous forme de carte individuelle pour le remplacement au niveau de la réparation. D'autres, comme CNC Electronics, fournissent uniquement le module A06B-6088-H230 complet sous forme d'assemblage, et non le PCB individuel seul. La bonne approche dépend du diagnostic de panne : une seule défaillance de carte confirmée permet le remplacement d'un PCB individuel ; Les dommages généralisés aux modules (plusieurs cartes, dispositifs d'alimentation) sont mieux résolus par le remplacement complet du module.

Q2 : Quelle est la fonction de la planche de tir A20B-2902-0390 et comment interagit-elle avec la A20B-1006-0489 ?

La carte de déclenchement génère les signaux de commande de grille (impulsions PWM) pour les transistors IGBT dans l'étage de sortie du SPM-30. Les signaux de commande de grille traversent la carte d'alimentation (A20B-1006-0489) pour atteindre les bornes de porte de l'IGBT. Si la carte de mise à feu génère un timing de porte incorrect, la carte d'alimentation transmet ces signaux incorrects aux dispositifs d'alimentation, ce qui entraîne un déséquilibre de courant, un échauffement excessif ou une défaillance de composants. Le diagnostic des pannes doit confirmer que les deux cartes fonctionnent correctement avant d'en remplacer une seule.

Q3 : En quoi le SPM-30 (A06B-6088-H230) est-il différent de la nouvelle variante A06B-6102-H230 ?

Les deux utilisent la carte d'alimentation A20B-1006-0489 mais avec des révisions de carte de contrôle et des versions logicielles différentes. Le H230 de la série A06B-6088 utilise les cartes de contrôle de la série A16B-2202-043x ; l'A06B-6102-H230 utilise des cartes de contrôle de la série A16B-2203-033x avec un micrologiciel mis à jour (version ROM 9D20 ou ultérieure). La carte d'alimentation est commune à ces variantes car le matériel d'entraînement du moteur est identique : la différence réside dans la capacité du logiciel de contrôle.

Q4 : Quelles fonctionnalités de protection le module SPM-30 offre-t-il ?

Le SPM-30 protège contre les surintensités (courant de sortie dépassant les limites), les surtensions du bus CC (provenant du PSM ou de la régénération), les courts-circuits phase-phase et phase-terre, la surchauffe (surveillance de la température du dissipateur thermique) et la surcharge du moteur de broche. Ces protections sont mises en œuvre sur la pile à trois cartes : la carte de contrôle surveille la plupart des conditions et commande à la carte de déclenchement de désactiver les impulsions de porte en cas de défaut ; la carte d'alimentation contribue à la surveillance thermique via des connexions de thermistance.

Q5 : Quels sont les codes d'alarme alpha SPM qui indiquent un défaut de la carte d'alimentation ?

Les alarmes FANUC Alpha SPM pertinentes pour les problèmes de carte d'alimentation comprennent : l'alarme SPM 24 (alarme IPM — défaut du module d'alimentation intelligent, indiquant un défaut de commande de grille IGBT ou de dispositif d'alimentation qui traverse la carte d'alimentation) ; Alarme SPM 01 (surintensité moteur) ; et alarme SPM 12 (surchauffe du dissipateur thermique). Des alarmes de surintensité à occurrence unique peuvent résulter de pics de charge transitoires, mais des alarmes persistantes ou immédiatement récurrentes (en particulier les alarmes IPM) sans aucun moteur ou défaut externe identifié indiquent la carte d'alimentation comme candidate de remplacement.
