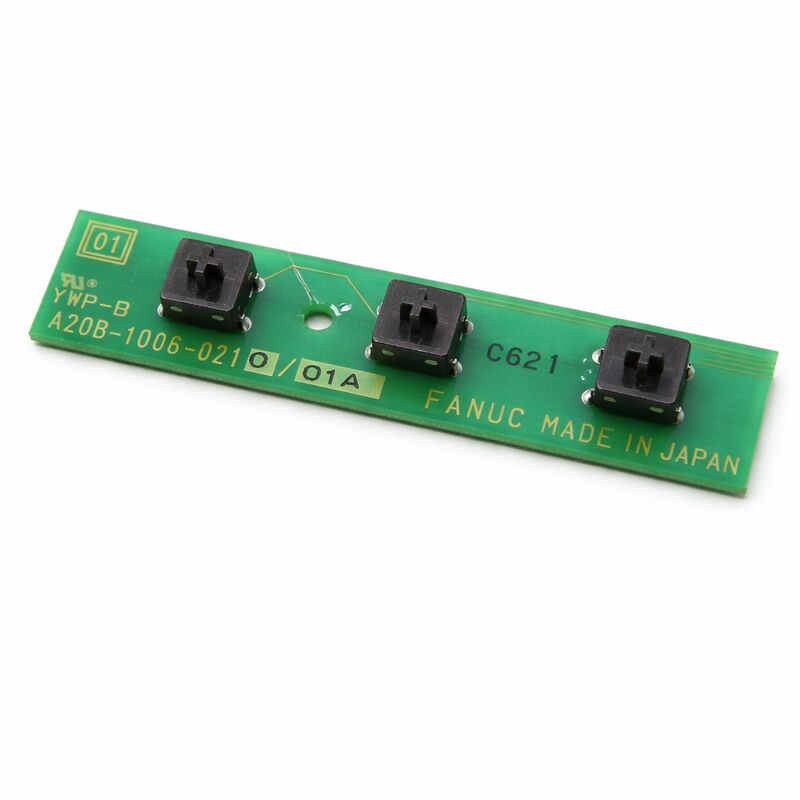

Utilisé FANUC Plaque électronique A20B-1008-0210 A20B10080210 A2OB-1OO8-O21O

FANUC A20B-1008-0210 | Carte de contrôle d'interface — Série A20B-1008, Systèmes CNC et robotiques FANUC, Origine Japon

Numéro de pièce : A20B-1008-0210

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte d'interface / de contrôle

Série de cartes : A20B-1008

Application : Interface et circuits de sécurité des contrôleurs CNC et robotiques FANUC

Aperçu

L'A20B-1008-0210 est une carte de circuit imprimé de la série A20B-1008 de FANUC. La série A20B-1008 est une collection de cartes de circuits imprimés FANUC utilisées dans les applications de contrôleurs CNC et robotiques, couvrant le traitement des circuits de sécurité, la gestion des entrées d'arrêt d'urgence et les fonctions d'interface du contrôleur.

Ces cartes gèrent les signaux qui connectent le matériel de sécurité de la machine — boutons d'arrêt d'urgence, interverrouillages de portes, chaînes de relais de sécurité — à la logique de sécurité du contrôleur CNC ou robotique.

Les cartes de circuits de sécurité dans les systèmes FANUC occupent une position unique dans l'architecture du contrôleur.

Ce ne sont pas des cartes de contrôle de mouvement ou des cartes mémoire — leur rôle n'est pas de calculer les trajectoires d'outils ou de stocker des programmes.

Leur rôle est de surveiller en permanence l'état de sécurité de la machine et de s'assurer qu'en cas d'événement de sécurité, le contrôleur réagit correctement et immédiatement.

Une défaillance de la carte de circuit de sécurité entraîne une machine qui ne peut pas passer en mode automatique, ou une machine qui génère des alarmes de sécurité persistantes.

Les cartes de circuits imprimés de la série A20B-1008 prennent en charge les plateformes de contrôleurs CNC et robotiques industriels de FANUC.

Ces cartes traitent les signaux numériques provenant des capteurs de sécurité et des chaînes de relais de la machine, fournissant les informations d'état d'entrée que la logique de sécurité du contrôleur lit.

Elles pilotent également les fonctions de sortie liées à la sécurité — engageant ou libérant les relais de sécurité qui contrôlent l'alimentation du système d'entraînement.

L'A20B-1008-0210 exécute ces fonctions d'interface et de circuit de sécurité dans le cadre de cette série établie.

Spécifications clés

Architecture du circuit de sécurité dans les systèmes FANUC

Les contrôleurs CNC et robotiques FANUC implémentent la sécurité via des circuits matériels définis. La chaîne d'arrêt d'urgence est une série : chaque bouton d'arrêt d'urgence, chaque interverrouillage de porte de sécurité, chaque dispositif de sécurité externe est connecté en série.

Si un élément de la chaîne s'ouvre — un bouton enfoncé, une porte ouverte, un dispositif déclenché — la chaîne se rompt et la condition d'arrêt d'urgence est signalée au contrôleur.

La carte de circuit de sécurité surveille cette chaîne.

Elle détecte l'état de la chaîne en temps réel et le rapporte à la logique de sécurité du contrôleur. Lorsque la chaîne se rompt, la carte signale la condition d'arrêt d'urgence.

Le contrôleur répond en libérant le signal prêt pour le servomoteur, en coupant lesEnable de commande et en arrêtant tout mouvement.

Cette fonction est critique.

Le temps de réponse de la carte à un événement de sécurité doit être suffisamment rapide pour arrêter la machine avant qu'un danger ne se développe.

FANUC conçoit le matériel du circuit de sécurité pour une réponse déterministe — le chemin du signal de la détection d'entrée à l'arrêt du servomoteur est défini et testé, et n'est pas soumis à des retards de planification logicielle.

Lorsque l'A20B-1008-0210 tombe en panne, le contrôleur peut signaler en permanence une condition d'arrêt d'urgence car il ne peut pas voir l'état de la chaîne de sécurité, ou il peut ne pas détecter un véritable événement d'arrêt d'urgence car le circuit d'entrée est défectueux.

L'un ou l'autre mode de défaillance nécessite un remplacement immédiat de la carte.

Traitement des signaux d'entrée

Les cartes de circuits de sécurité de la série A20B-1008 reçoivent des signaux d'entrée numériques basse tension du matériel de sécurité de la machine. Ces signaux sont généralement de 24V CC — la tension standard pour les circuits de sécurité des machines-outils et des robots.

Les circuits d'entrée de la carte conditionnent ces signaux.

Ils filtrent le bruit transitoire, débattent les interrupteurs d'entrée pour éliminer les déclenchements intempestifs dus au rebond des contacts, et fournissent une isolation entre le câblage de terrain externe et les circuits logiques internes du contrôleur.

L'isolation est importante — le câblage de terrain traverse l'armoire de la machine à côté des câbles de moteur et d'autres sources de bruit.

Sans isolation, le bruit couplé par le câblage d'alimentation pourrait produire de faux déclenchements de sécurité ou, pire, empêcher la détection de véritables événements d'arrêt d'urgence.

Après le conditionnement, les signaux d'entrée traités sont présentés à la logique de sécurité du contrôleur sous une forme numérique propre et fiable sur laquelle la logique peut agir en toute confiance.

Manipulation et remplacement

Le remplacement de la carte de circuit de sécurité nécessite une attention particulière au câblage connecté.

Le câblage de la chaîne de sécurité est spécifique — chaque point de connexion a une fonction définie, et une reconnexion incorrecte après le remplacement de la carte peut laisser un chemin de circuit de sécurité incomplet ou mal acheminé.

Avant de retirer la carte, documentez chaque connecteur et son câblage.

Photographiez la carte en place sous plusieurs angles si possible. Retirez et reconnectez chaque connecteur délibérément, en confirmant que chaque câble retourne à sa position correcte sur la nouvelle carte.

Après l'installation, testez le circuit de sécurité complet avant de remettre la machine en service. Vérifiez que chaque bouton d'arrêt d'urgence arrête individuellement la machine.

Vérifiez que chaque interverrouillage de porte de sécurité déclenche individuellement l'arrêt d'urgence.

Vérifiez que l'arrêt d'urgence peut être libéré et que la machine peut revenir à un fonctionnement normal via sa séquence de réinitialisation normale.

FAQ

Q1 : La machine affiche une alarme d'arrêt d'urgence permanente même lorsque tous les boutons sont relâchés et toutes les portes sont fermées. Le câblage du circuit de sécurité est testé comme étant continu. L'A20B-1008-0210 pourrait-elle être défectueuse ?

Oui. Une alarme d'arrêt d'urgence permanente avec un câblage de chaîne de sécurité continu confirmé pointe vers la carte de circuit de sécurité.

La carte ne lit pas correctement l'état de la chaîne — soit son circuit d'entrée est défaillant, soit l'alimentation de la carte n'est pas correcte. Vérifiez d'abord l'alimentation d'entrée de la carte.

Si l'alimentation est correcte et que l'alarme persiste avec un câblage confirmé, la carte doit être remplacée.

Q2 : La machine passe correctement en mode automatique, mais le bouton d'arrêt d'urgence ne parvient parfois pas à arrêter la machine immédiatement. Qu'est-ce qui pourrait en être la cause ?

Une réponse intermittente de l'arrêt d'urgence est un défaut critique pour la sécurité qui nécessite une enquête immédiate.

Une réponse intermittente suggère que le circuit d'entrée de la carte se dégrade — résistance de contact dans le connecteur d'entrée de la carte, optocoupleur défaillant, ou joint de soudure à haute résistance.

La machine doit être mise hors service jusqu'à ce que ce défaut soit résolu. Remplacez la carte et testez la fonction d'arrêt d'urgence de manière exhaustive avant de la remettre en production.

Q3 : Après une surtension dans l'installation, la machine affiche des alarmes de sécurité qui n'existaient pas auparavant. L'A20B-1008-0210 est-elle susceptible d'être endommagée ?

Les surtensions endommagent couramment les circuits de protection d'entrée sur les cartes connectées au câblage externe, car le câblage externe agit comme une antenne pour l'énergie de surtension.

Les cartes de circuits de sécurité sont directement connectées au câblage de terrain et sont exposées à ce risque. Inspectez la carte pour tout dommage visible.

Si les composants de protection de la carte sont défaillants, les circuits d'entrée peuvent être endommagés même si la carte semble intacte.

Remplacez la carte et confirmez le bon fonctionnement du circuit de sécurité.

Q4 : Cette carte peut-elle être testée sans l'installer dans la machine ?

Un test fonctionnel significatif d'une carte de circuit de sécurité nécessite que la carte soit alimentée et connectée à au moins une chaîne de sécurité simulée — des charges résistives simulant l'état fermé de la chaîne, et des tests en circuit ouvert simulant des événements d'arrêt d'urgence.

Les tests sur banc avec seulement l'alimentation appliquée et aucune connexion de signal ne confirment pas la fonctionnalité du circuit d'entrée de la carte.

Si la capacité de test est limitée, installez la carte dans la machine et testez son comportement dans le contexte avec le câblage complet du circuit de sécurité connecté.

Q5 : Le remplacement de la carte de circuit de sécurité a entraîné un fonctionnement de sécurité correct, mais après quelques semaines, l'alarme est revenue. La carte semble intacte. Qu'est-ce qui pourrait causer un défaut récurrent ?

Un défaut de sécurité récurrent après le remplacement de la carte indique une condition environnementale qui endommage ou dégrade la carte.

Les causes les plus courantes sont les problèmes de contact des connecteurs induits par les vibrations (le connecteur se desserre avec le temps), la contamination par le liquide de refroidissement entrant dans la zone du connecteur, ou des problèmes d'alimentation intermittents affectant la carte. Inspectez les connecteurs de la carte pour tout jeu ou contamination.

Vérifiez la tension d'alimentation de la carte pour toute chute transitoire sous forte charge de la machine.
