Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A20B-1009-0300 |

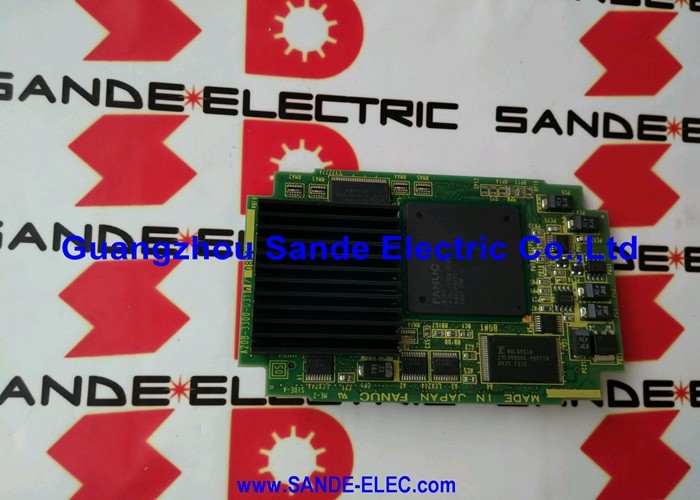

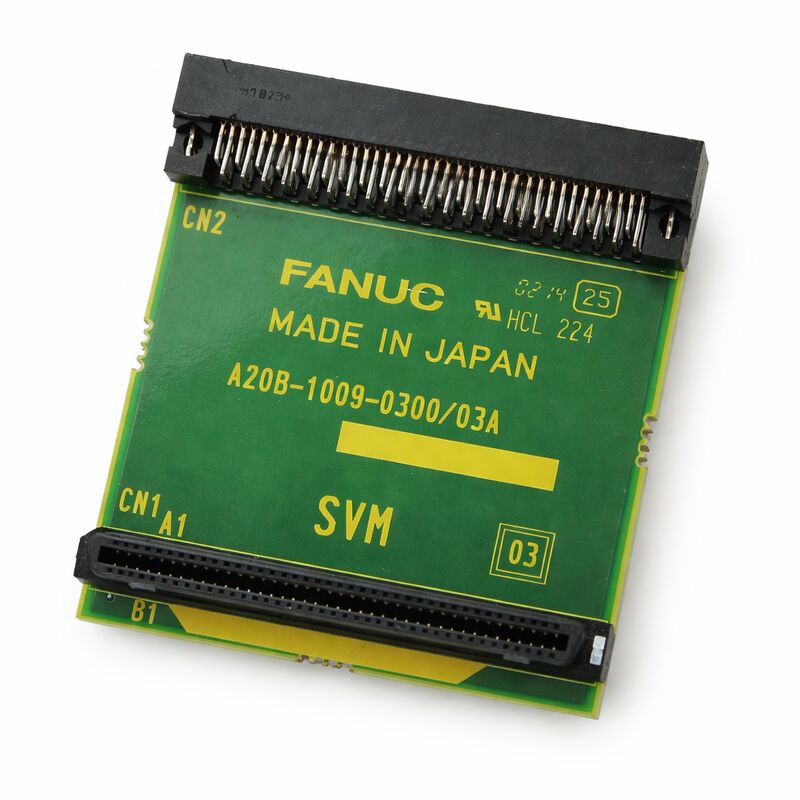

Numéro de pièce : A20B-1009-0300
Fabricant : FANUC Corporation (Japon)
Type de produit : Carte de connexion
Série de cartes : A20B-1009
Application : Interface interne du contrôleur CNC et robotique FANUC
L'A20B-1009-0300 est une carte de circuit imprimé de connexion de la série A20B-1009 de FANUC. Les cartes de connexion dans les systèmes FANUC assurent l'interface physique et électrique entre différentes sections d'un contrôleur ou entre le contrôleur et le câblage de terrain.
Elles acheminent les signaux, font correspondre les types de connecteurs, convertissent les niveaux de signal ou fournissent les points de montage physiques et la terminaison pour les câbles provenant de l'extérieur de l'armoire du contrôleur.
La série A20B-1009 est un groupe de cartes d'interface et de connexion FANUC utilisées dans les applications de contrôleurs CNC et robotiques.
Ces cartes n'effectuent généralement pas de traitement de signal actif — ce ne sont pas des CPU ou des cartes mémoire.
Au lieu de cela, elles jouent le rôle essentiel de traduire la disposition des connecteurs internes de l'unité de contrôle en connecteurs physiques et chemins de signaux requis par le câblage externe de la machine ou du robot.
La qualité de cette interface — l'intégrité de chaque connecteur et piste — affecte directement la fiabilité de la communication du système avec le matériel environnant de la machine.
FANUC fabrique des cartes de connexion au Japon selon les mêmes normes de qualité que ses cartes de traitement.
Bien que ces cartes soient souvent négligées par rapport aux cartes CPU et mémoire, une carte de connexion défectueuse produit le même effet qu'un câble cassé : les signaux n'atteignent pas leur destination, le CNC ou le robot manque des entrées de capteur ou ne peut pas piloter ses sorties, et des défauts apparaissent.
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | A20B-1009-0300 |
| Fabricant | FANUC Corporation |
| Type de produit | Carte de connexion |
| Série de cartes | A20B-1009 |
| Application | Interface contrôleur CNC et robotique FANUC |
| Origine | Japon |
| Température de fonctionnement | 0 – 55°C |
| Température de stockage | −20 – 60°C |
| Humidité | 75% HR max (sans condensation) |
| Condition disponible | Neuf (surplus) / Reconditionné / Réparé |
Les contrôleurs CNC et robotiques ne sont pas des appareils monolithiques. Ils contiennent plusieurs cartes, chacune spécialisée dans une fonction de contrôle spécifique, communiquant toutes via un ensemble défini de bus et de connecteurs internes.
Les signaux qui circulent entre ces cartes doivent finalement atteindre le monde extérieur — les variateurs de servo, les périphériques de terrain E/S, les panneaux opérateurs et les réseaux de communication.
Les cartes de connexion gèrent cette transition.
Une carte interne peut utiliser un connecteur haute densité qui s'adapte efficacement dans le rack du contrôleur mais est peu pratique pour le câblage de terrain.
La carte de connexion fournit un adaptateur — convertissant la disposition des connecteurs internes aux types de câbles et de connecteurs appropriés pour l'installation dans l'armoire de la machine.
Dans les contrôleurs robotiques FANUC, la série A20B-1009 comprend des cartes utilisées pour les connexions d'unités de frein et de compensation de gravité, la conversion de connecteurs E/S et d'autres fonctions d'interface internes.
Chaque variante de la série — identifiée par les chiffres suffixés du numéro de pièce — remplit une fonction de connexion spécifique définie par son placement dans l'architecture du contrôleur.
Les cartes de connexion échouent pour moins de raisons que les cartes de traitement actives. Elles ne contiennent pas de processeurs à tomber en panne, pas de condensateurs à vieillir, pas de micrologiciel à corrompre.
Leurs modes de défaillance sont principalement physiques : dommages mécaniques au circuit imprimé ou à ses connecteurs dus à des cycles d'accouplement répétés, corrosion due à une contamination environnementale, dommages dus à une force d'insertion excessive, ou flexion de la carte due à des cycles thermiques qui brisent les joints de soudure au fil du temps.
Lorsqu'une carte de connexion échoue, les symptômes reflètent ceux d'un défaut de câble. Les signaux que le contrôleur s'attend à recevoir sont absents.
Les sorties que le contrôleur pilote n'atteignent pas la machine. Des alarmes apparaissent qui ressemblent à des défaillances de périphériques de terrain mais sont en réalité des défauts de carte de connexion.
Les vérifications de câbles et de connecteurs qui ne trouvent rien de mal devraient rediriger l'attention vers la carte de connexion elle-même.
Les environnements à fortes vibrations accélèrent la dégradation des cartes de connexion.
Les micro-mouvements répétés des vibrations desserrent progressivement les joints de soudure et les contacts des connecteurs.
L'inspection régulière des cartes de connexion dans les machines avec des vitesses de broche élevées ou des vibrations de coupe importantes est une pratique de maintenance préventive judicieuse.
Le remplacement d'une carte de connexion est généralement simple. Mettez le système hors tension, documentez les connexions des câbles avant le retrait, déconnectez tous les câbles et le montage de la carte, installez la carte de remplacement et reconnectez les câbles dans l'ordre documenté.
L'étape de documentation est essentielle.
Les cartes de connexion peuvent avoir plusieurs connecteurs d'apparence similaire, et l'échange de deux câbles entraîne un routage de signal incorrect qui peut causer des défauts inattendus et difficiles à diagnostiquer. Photographiez ou schématisez la disposition des câbles avant de commencer le retrait.
Après le remplacement, confirmez que tous les signaux attendus sont présents sur les sorties de la carte de connexion avant de faire fonctionner la machine.
Utilisez les écrans E/S de diagnostic du contrôleur pour vérifier que les entrées de terrain sont lues correctement et que les commandes de sortie atteignent les périphériques de terrain.
Q1 : Plusieurs signaux d'E/S ont cessé de fonctionner simultanément. Les câbles semblent intacts. L'A20B-1009-0300 pourrait-il être en cause ?
Plusieurs défaillances d'E/S avec des câbles intacts est un schéma classique de défaut de carte de connexion.
Une défaillance du bus interne de la carte de connexion — une piste fissurée ou un joint de soudure défectueux — peut affecter un groupe de signaux simultanément plutôt qu'un par un.
Vérifiez les connecteurs de la carte de connexion pour tout signe de dommage ou de corrosion avant de conclure que la carte est défectueuse.
Nettoyez les contacts des connecteurs, réinsérez tous les connecteurs et réessayez avant de commander un remplacement.
Q2 : La carte de connexion présente des marques de brûlure visibles près d'un connecteur. Peut-elle être réparée ?
Les marques de brûlure indiquent un événement de surcharge précédent — un courant excessif à travers le connecteur ou un circuit voisin.
Même si la cause de la surcharge est résolue, les pistes du circuit imprimé de la carte et les composants voisins peuvent être dégradés d'une manière non visible de la surface.
Une carte endommagée par brûlure n'est pas fiable. Remplacez-la plutôt que d'essayer de réparer des dommages cosmétiques sur des pistes de cuivre potentiellement compromises.
Q3 : Cette carte est-elle affectée par les exigences de sauvegarde de batterie SRAM ?
Non. Les cartes de connexion sont passives — elles ne contiennent pas de mémoire, pas de processeurs et pas de stockage sauvegardé par batterie.
Il n'y a pas de données à perdre lors du remplacement de la carte. Contrairement au remplacement d'une carte CPU ou mémoire, un échange de carte de connexion ne nécessite pas de restauration de données à partir d'une sauvegarde.
Les données de contrôle de la machine restent dans les cartes mémoire du contrôleur, non affectées par le remplacement de la carte de connexion.
Q4 : Comment puis-je confirmer qu'il s'agit de la bonne carte de connexion pour mon application ?
Lisez le numéro de pièce sur l'étiquette de la carte installée. Faites-le correspondre exactement — y compris le suffixe A20B-1009-0300.
Au sein de la série A20B-1009, différentes variantes servent différents arrangements de connecteurs physiques et affectations de signaux.
Une variante incorrecte s'installe mécaniquement mais route les signaux de manière incorrecte. L'étiquette de la carte installée est l'identifiant définitif.
Q5 : Les broches du connecteur sur la carte installée sont-elles pliées. La carte doit-elle être remplacée ou les broches redressées ?
Les broches pliées sur un connecteur de circuit imprimé doivent être soigneusement redressées s'il n'y a pas de déformation permanente à la base de la broche. Utilisez des outils de petite taille appropriés et travaillez avec soin.
Si une broche est cassée à sa base ou si le pad du circuit imprimé auquel elle est soudée est décollé, le remplacement est nécessaire — une broche cassée ne peut pas être réparée de manière fiable selon la norme de qualité requise pour une carte de contrôle industrielle. Inspectez sous grossissement avant de décider.
