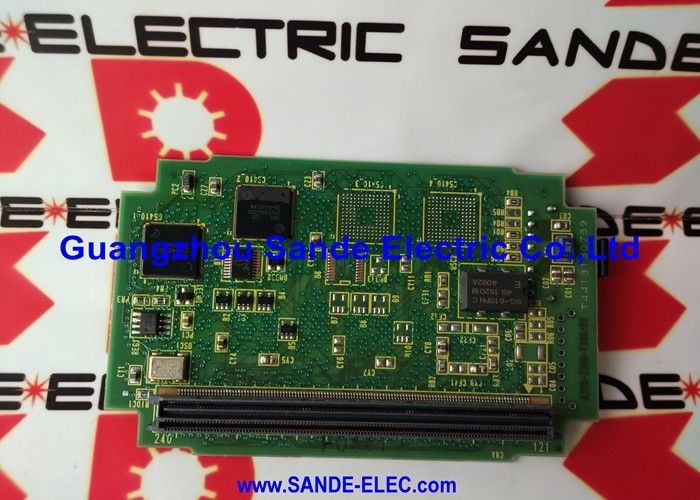

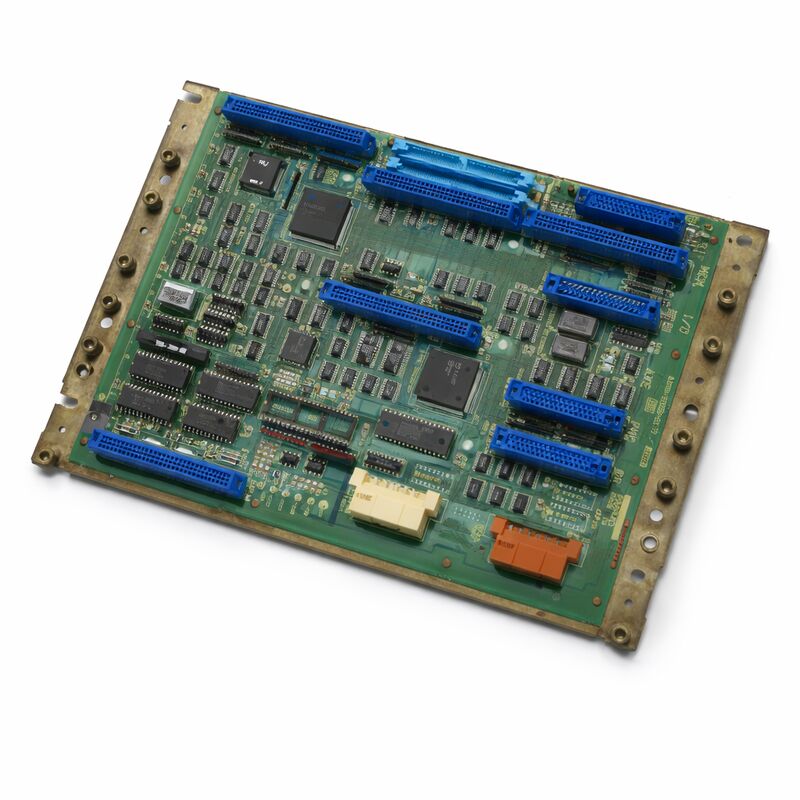

FANUC A20B-2000-0175 | Carte mère de contrôle Zero-C — 486 32 bits, séries 0MC / 0TC / 0MD / 0TD

Numéro de pièce : A20B-2000-0175

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte mère de contrôle principale (carte mère)

Processeur : Intel 486 32 bits

Architecture : Architecture divisée (distribuée)

Systèmes compatibles : FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)

Configurations prises en charge : 0-T, 0-M, 0-W, 0-P, 0-G

Prédécesseur : A20B-2000-0170

Présentation

L'A20B-2000-0175 est la carte mère de contrôle principale 32 bits pour les systèmes CNC FANUC des séries Zero-C et Zero-D. C'est le successeur de l'A20B-2000-0170, partageant la même architecture fondamentale mais intégrant un processeur Intel 486 plus rapide à la place du processeur de la carte précédente.

L'amélioration de la vitesse de traitement a amélioré les performances du temps de cycle et la réactivité du CNC sans nécessiter de modifications de la configuration des cartes périphériques du contrôleur.

Comme son prédécesseur, l'A20B-2000-0175 est une carte de taille réduite qui sert de fond de panier et de processeur central pour l'ensemble du contrôleur Zero-C.

Toutes les cartes périphériques — la carte mémoire, la carte de contrôle d'axe, la carte d'E/S et, en option, le processeur graphique et la carte PMC-M — se branchent sur cette carte principale ou y sont connectées. La carte principale coordonne toutes ces opérations, gérant l'interpolation CNC, l'exécution des programmes et la communication entre chaque sous-système.

La plateforme Zero-C, construite autour de cette carte, a été l'une des générations de contrôleurs les plus largement déployées par FANUC.

Sa configuration extraordinaire — couvrant le tournage, le fraisage, l'électroérosion, le meulage, les presses à poinçonner et d'autres types de machines à partir de la même plateforme matérielle — en a fait le choix d'un grand nombre de fabricants de machines-outils.

Les machines fonctionnant avec ce contrôleur restent en production dans le monde entier. L'A20B-2000-0175 est la pièce qui les maintient en fonctionnement en cas de défaillance de la carte principale.

Spécifications clés

La mise à niveau du processeur 486 — Ce qui a changé

La principale différence matérielle entre l'A20B-2000-0175 et son prédécesseur est le processeur. Le -0175 utilise un processeur Intel 486, qui a apporté une amélioration mesurable du débit de traitement par rapport au CPU de la carte précédente.

En termes de CNC, cette amélioration du traitement s'est manifestée par une interpolation plus rapide — des temps de cycle plus courts pour les mêmes programmes de mouvement.

Sur les machines exécutant des programmes de contournage complexes avec de nombreux segments courts, la marge de traitement supplémentaire a permis au contrôleur d'anticiper davantage et d'interpoler plus en douceur.

Le 486 a également géré plus rapidement la communication avec les cartes périphériques, réduisant la latence dans la boucle de contrôle globale.

Cette amélioration était significative sans être perturbatrice. L'écosystème des cartes périphériques — cartes mémoire, cartes d'axe, cartes d'E/S — est resté compatible.

Un contrôleur exécutant le -0170 pouvait être mis à niveau vers le -0175 en remplaçant la carte principale et en transférant les modules SMD, à condition que les cartes périphériques soient compatibles avec la synchronisation du processeur plus rapide.

Architecture divisée — La philosophie de conception Zero-C

La carte principale Zero-C est le centre d'une architecture de traitement divisée. La carte principale elle-même gère le noyau NC — calculs d'interpolation, analyse de programme, gestion des coordonnées. La carte d'axe installée sur la carte principale exécute l'interface de servocommande numérique, convertissant les positions calculées par le NC en commandes de largeur d'impulsion qui pilotent les amplificateurs de servomoteur.

La carte mémoire contient les programmes système, les paramètres et les programmes NC.

La carte d'E/S connecte le câblage de terrain de la machine — capteurs, solénoïdes, interrupteurs.

Cette séparation des fonctions était délibérée. Chaque carte gérait sa tâche spécifique sans entrer en concurrence avec les autres pour le temps de traitement.

Le système était également maintenable : une carte d'axe défaillante n'arrêtait pas le NC, et une carte mémoire défaillante pouvait être remplacée sans perturber la carte principale.

La configuration minimale pour un système Zero-C fonctionnel est de trois cartes : carte principale, carte mémoire, carte d'axe et carte d'E/S — généralement, la machine comprend également une cassette PC pour la communication DNC.

Les configurations plus importantes ajoutent un sous-système de processeur graphique pour un affichage amélioré, une carte PMC-M pour des programmes ladder plus complexes et des cartes d'axe supplémentaires pour les 5ème ou 6ème axes.

Rétrocompatibilité avec le -0170

L'A20B-2000-0175 est le remplacement désigné de l'A20B-2000-0170. Dans la plupart des configurations, le -0175 accepte les mêmes cartes périphériques et les mêmes modules SMD (le cas échéant) que le -0170. Lors du remplacement d'un -0170 par un -0175, les cartes périphériques restent en place et les modules SMD sont transférés si applicable.

La principale exigence de compatibilité à vérifier avant la substitution est la version du logiciel système.

Le -0175 utilise une révision matérielle plus récente. Le logiciel système sur la carte mémoire doit être compatible avec la révision de la carte -0175.

Dans la plupart des cas, cela ne pose pas de problème, mais les contrôleurs exécutant des versions très anciennes du logiciel système Zero-C peuvent nécessiter une mise à jour du logiciel système lors de la transition vers le -0175.

FAQ

Q1 : La machine Zero-C démarre mais le temps de cycle semble plus lent que prévu. La carte principale pourrait-elle fonctionner en deçà de ses performances prévues ?

Un temps de cycle lent sur un système Zero-C peut provenir de paramètres d'anticipation incorrects, d'un circuit d'horloge dégradé sur la carte principale, ou d'une charge d'interruption excessive provenant d'une carte périphérique. Vérifiez les écrans de diagnostic du contrôleur pour tout indicateur d'occupation du processeur.

Si l'oscillateur d'horloge de la carte est dégradé, il peut fonctionner en dessous de sa fréquence nominale — cela produit un ralentissement constant et reproductible plutôt que des défauts intermittents.

Le remplacement de la carte est le seul remède fiable pour un circuit d'horloge défaillant.

Q2 : Après avoir remplacé le -0170 par un -0175, la machine démarre mais la carte d'axe n'est pas reconnue. Qu'est-ce qui pourrait en être la cause ?

L'échec de reconnaissance de la carte d'axe après un remplacement de carte principale indique généralement une incompatibilité de synchronisation ou de révision matérielle entre le -0175 et la carte d'axe. Confirmez que la révision de la carte d'axe se situe dans la plage de compatibilité pour le -0175.

Vérifiez les connexions du fond de panier entre la carte principale et la carte d'axe. Vérifiez également que les commutateurs de configuration sur la carte d'axe sont correctement réglés pour le nombre d'axes du système.

Q3 : La machine Zero-C s'allume, mais l'affichage reste vide après le flash de démarrage initial. Les autres cartes semblent normales. La carte principale est-elle défectueuse ?

Un écran vide après le démarrage initial signifie généralement que le processeur NC n'a pas terminé sa séquence de démarrage.

Cela peut être la carte principale elle-même, ou la carte mémoire à partir de laquelle la carte principale essaie de charger le logiciel.

Observez les LED de diagnostic sur la carte principale pour connaître l'état de la séquence de démarrage. Une carte qui s'arrête à mi-chemin avec un schéma de LED spécifique indique un emplacement de défaut défini dans le tableau de diagnostic FANUC.

Une carte qui ne présente aucune activité LED suggère un défaut de processeur ou d'alimentation sur la carte principale.

Q4 : L'A20B-2000-0175 est-il interchangeable entre une machine 0MC et une machine 0TD ?

Le matériel de la carte principale est le même pour toutes les variantes Zero-C. Ce qui diffère entre les types de machines, ce sont le logiciel système, la carte d'axe et les paramètres — pas la carte principale.

Une carte d'un 0MC peut servir à un 0TD et vice versa, à condition que les cartes périphériques, le logiciel système et les paramètres soient appropriés pour la machine cible.

Restaurez toujours la sauvegarde des données de la machine cible après tout remplacement de carte principale.

Q5 : La carte -0175 a été achetée comme pièce de rechange testée. Comment doit-elle être stockée pour maintenir son état ?

Stockez dans un emballage antistatique d'origine ou de remplacement à température ambiante stable. Gardez à l'abri de l'humidité, de la lumière directe du soleil et des températures extrêmes.

Étiquetez le sac avec le numéro de pièce et la date de test. Tous les quelques années, inspectez les contacts de la carte pour toute oxydation.

Si la carte est équipée d'une batterie de secours SRAM, vérifiez et remplacez la batterie avant que la carte ne soit nécessaire en service — une défaillance de la batterie pendant le stockage n'affecte pas la carte elle-même, mais signifie que les données SRAM ne survivront pas si la carte est jamais alimentée avec des données dans la SRAM.
