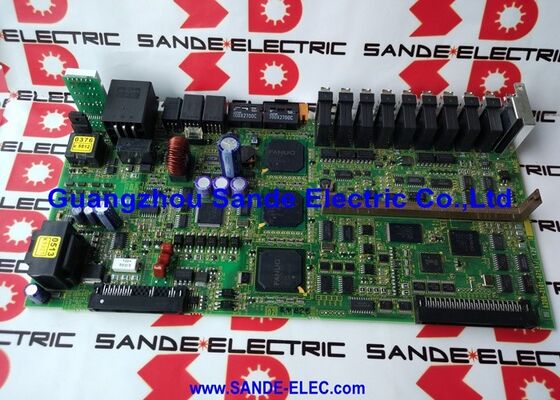

1 PC Utilisé Fanuc A20B-2000-0670 carte de PCB en bon état A20B20000670 A2OB-2OOO-O67O

FANUC A20B-2000-0670

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.appartient à l'une des familles de PCB les plus durables de l'histoire des produits de FANUC, la série A20B-2000.

This series covers the CNC control hardware for a substantial and diverse range of FANUC controller generations that collectively represent tens of thousands of machine tools installed in factories worldwideLa base installée de machines utilisant le matériel de la série A20B-2000 reste significative même des décennies après que FANUC ait cessé de produire ces cartes.parce que les machines-outils elles-mêmes continuent à fonctionner de manière productive et nécessitent un soutien en matière d'entretien.

La famille A20B-2000 tire sa largeur du rôle diversifié que ces cartes ont joué dans l'architecture de contrôle de FANUC de l'époque.

à l'extrémité de la structure: des planches arrière qui assurent l'interconnexion des racks pour les modules rechargeables,d'une largeur allant des arrière-plans compacts à deux fentes pour les petites configurations de contrôleurs aux arrière-plans à six fentes pour les systèmes les plus complets.

À l'extrémité fonctionnelle: cartes CPU principales comme l'A20B-2000-0170 (la célèbre carte mère Zero-C qui a servi les séries 0MC, 0TC, 0MD,et 0TD) et l'A20B-2000-0180 (la version à bus étendu pour des configurations plus complexes), qui ont constitué l'épine dorsale des contrôleurs CNC les plus largement installés dans l'industrie au cours des années 1990.

The A20B-2000-0670 occupies a position within this family as a CNC control board for FANUC industrial automation systems — serving the specific controller generation and configuration for which it was designed, en tant que carte sur laquelle les ingénieurs de maintenance s'appuient pour maintenir en marche les machines à longue durée de vie commandées par FANUC.

Principales spécifications

La série A20B-2000 Un héritage qui survit à sa production originale

Ce qui rend la famille A20B-2000 digne d'être comprise en profondeur, c'est la longévité des machines qu'elle a servi.Les machines-outils à commande CNC FANUC des années 90 ont été conçues pour durer ¥ la qualité mécanique des toursLes coûts de fabrication de ces machines sont très élevés, et l'économie de production de nombreuses usines de fabrication rend la poursuite de leur fonctionnement préférable au remplacement.

Un tour CNC vieux de 20 ans qui conserve encore ses tolérances et qui a été bien entretenu mécaniquement n'a besoin que de pièces de rechange électroniques fiables pour continuer à servir une autre décennie de production.

Cette réalité crée un véritable marché secondaire pour les cartes de la série A20B-2000.La demande des ingénieurs de maintenance dans le monde entier justifie.

Lorsqu'une machine de production tombe en panne en raison d'une panne de carte de la série A20B-2000, the cost of the repair (board replacement plus parameter reload labour) is a small fraction of the daily production output that stoppage represents — making a quick turnaround repair or exchange the only economically rational response.

L'A20B-2000-0670 s'intègre dans ce paysage en tant que carte pour laquelle la logique ci-dessus s'applique: elle joue un rôle spécifique dans une génération de système FANUC spécifique, elle a été arrêtée par le fabricant,et il continue d'être nécessaire pour les installations qui entretiennent les équipements de cette génération.

Maintenance des équipements FANUC au-delà du cycle de vie du produit d'origine

L'une des caractéristiques distinctives de FANUC en tant que constructeur est la longévité de sa base installée et la profondeur de l'écosystème de services spécialisés qui s'est développé autour de son entretien.

Contrairement à certains fabricants de contrôle CNC où le support de pièces tierces est mince,La position dominante de FANUC sur le marché au cours des années 1990 et 2000 a permis de créer une base suffisante pour soutenir une solide industrie spécialisée dans la réparation et la rénovation..

Pour les ingénieurs de maintenance travaillant avec des équipements de la série A20B-2000, les implications pratiques sont les suivantes:

Disponibilité du conseil:Les panneaux de la série A20B-2000 peuvent être achetés en état réparé et testé auprès de fournisseurs spécialisés de pièces FANUC.

Il ne s'agit pas de reproductions génériques, il s'agit de cartes FANUC originales qui ont été révisées, recapées, nettoyées et testées par rapport à de bons systèmes FANUC connus pour vérifier leur fonctionnalité.

La qualité des panneaux remis à neuf disponibles varie selon le fournisseur, et le choix d'un fournisseur doté d'un équipement d'essai spécifique à FANUC et d'une garantie significative (minimum 6 à 12 mois) est la norme appropriée..

Documentation:Les manuels de maintenance de FANUC pour la génération CNC concernée demeurent disponibles et la base de connaissances des techniciens formés par FANUC est vaste.Le diagnostic d'une défaillance de la carte dans un système de la série A20B-2000 suit des procédures établies que les ingénieurs expérimentés de FANUC connaissent bien.

Gestion des paramètres:L'aspect le plus critique de l'entretien de tout système CNC FANUC est de s'assurer que les paramètres de la machine sont sauvegardés avant qu'ils ne soient nécessaires.

Pour les systèmes de la série A20B-2000 où la batterie SRAM vieillit (ces batteries ont maintenant 25 à 35 ans dans les installations originales), la sauvegarde des paramètres est une priorité immédiate.

Un système dont les paramètres ont été perdus nécessite une reconstruction à partir de la documentation du constructeur de la machine, un projet qui peut prendre des jours et produire des résultats qui nécessitent une vérification approfondie.

Manipulation et stockage des PCB de la série A20B-2000

Les panneaux de la série A20B-2000 sont des objets d'ancienneté, ils ne sont plus en production, l'offre d'unités rénovées est finie,et chaque planche qui échoue au-delà de la réparation réduit définitivement la réserve totale disponible pour la base installée qui en a besoin.

Cette réalité rend la manipulation et le stockage appropriés plus importants qu'ils ne le pourraient pour les pièces actuellement produites.

Entreposage: les panneaux doivent être conservés dans des sacs antistatiques d'origine ou dans un emballage ESD approprié, dans un environnement à température contrôlée (10 ̊30°C), à l'abri de l'humidité, de la lumière directe du soleil,et toute source de charge statique.

Les panneaux stockés dans des boîtes en carton sur des étagères ouvertes dans un atelier mécanique se détériorent plus rapidement que ceux correctement stockés.

Manipulation: toujours utiliser des précautions ESD

Pour les cartes avec SRAM alimenté par batterie (que contiennent de nombreuses cartes de la série A20B-2000), vérifier la tension de la batterie de secours avant l'installation, si la batterie s'est épuisée pendant le stockage,les données SRAM (le cas échéant) ont déjà été perdues, et la carte doit être chargée de paramètres avant utilisation.

Questions fréquentes

Q1: Comment confirmer le bon A20B-2000-0670 pour un système CNC FANUC spécifique?

La méthode de confirmation la plus fiable consiste à faire correspondre le numéro de pièce figurant sur l'étiquette de la carte installée à celui du produit de remplacement.

Les étiquettes FANUC sur les PCB comprennent le numéro de pièce A20B, le suffixe de révision (par exemple, /02A, /03B) et, dans certains cas, la référence interne d'un constructeur de machines.

Vérifiez si les informations fournies sont conformes à la documentation électrique de la machine ou au manuel de matériel FANUC pour la génération CNC spécifique.

Les numéros de pièces de la famille A20B-2000 qui ne diffèrent que par les deux ou trois derniers chiffres sont souvent des panneaux très différents.

Q2: La machine n'a pas eu ses paramètres CNC sauvegardés depuis des années. Les paramètres peuvent-ils être récupérés si la carte tombe en panne et que les données SRAM sont perdues?

Si la batterie SRAM s'est épuisée et que les données sont perdues, les paramètres ne peuvent pas être récupérés à partir de la carte - ils sont partis.

Le chemin de récupération est le suivant: d'abord, localiser la documentation d'acceptation du constructeur de la machine, qui doit inclure les feuilles de paramètres originales;vérifier si le constructeur de la machine-outil maintient un service qui peut fournir un fichier de paramètres pour le numéro de série de la machine spécifiqueTroisièmement, la réinsertion manuelle des paramètres et la nouvelle certification de l'exactitude de la machine par des coupes d'essai.

La leçon claire est d'implémenter une procédure de sauvegarde de paramètres planifiée immédiatement, mensuellement ou après toute maintenance touchant le CNC.

Q3: Quels sont les signes indiquant qu'une carte de la série A20B-2000 est en panne avant qu'elle ne soit complètement défectueuse?

Les premiers signes d'alerte de dégradation de la carte comprennent: les alarmes intermittentes du système qui s'effacent sur le cycle d'alimentation (en particulier les alarmes de type mémoire qui suggèrent une instabilité de la SRAM lorsque la batterie de secours s'affaiblit);les programmes ou paramètres qui changent de façon inattendue entre les cycles d'alimentation (corruption des données d'une batterie défectueuse); comportement erratique de l'axe qui ne peut être attribué à un défaut mécanique ou moteur; et l'alarme de faible consommation de batterie SRAM elle-même si le logiciel CNC en génère une.

Chacun de ces symptômes devrait déclencher une sauvegarde immédiate des paramètres et une enquête prioritaire sur l'état de la batterie et de l'alimentation de la carte.

Q4: Une carte de la série A20B-2000 peut-elle être envoyée à un centre de réparation même si la panne est complète?

Oui, les centres de réparation FANUC spécialisés dans le matériel de la série A20B-2000 effectuent généralement des diagnostics de carte au niveau des composants, en remplaçant les circuits intégrés défectueux, les condensateurs électrolytiques, les régulateurs de puissance,et autres composants défectueux.

Une carte qui a complètement échoué en raison d'une défaillance localisée (un régulateur de tension soufflé, un condensateur court) est souvent réparable.

Une planche dont les PCB sont endommagés par la carbonisation ou le substrat fissuré n'est peut-être pas réparable à un coût raisonnable.

Le centre de réparation doit effectuer une évaluation gratuite ou à faible coût avant de s'engager à fixer un prix de réparation. Cette évaluation identifie le défaut et détermine si la réparation est réalisable.

Q5: L'A20B-2000-0670 est-il compatible avec la famille de contrôleurs CNC FANUC Série 0?

La série A20B-2000 était la famille de cartes principale de FANUC pour les contrôleurs CNC de la série 0 (et la génération initiale de la série 15/16 associée) à la fin des années 1980 et 1990.

Différentes variantes au sein de la famille servent différentes configurations de système spécifiques au sein de ces générations.

Compatibility of the A20B-2000-0670 with a specific controller model and generation should be confirmed against the machine's hardware documentation — part number matching against the original installed board is the definitive confirmation method.
