Dans un système de commande R-J2 Mate, le plan arrière est la carte qui détermine la façon dont les modules installés s'assemblent électriquement et mécaniquement.

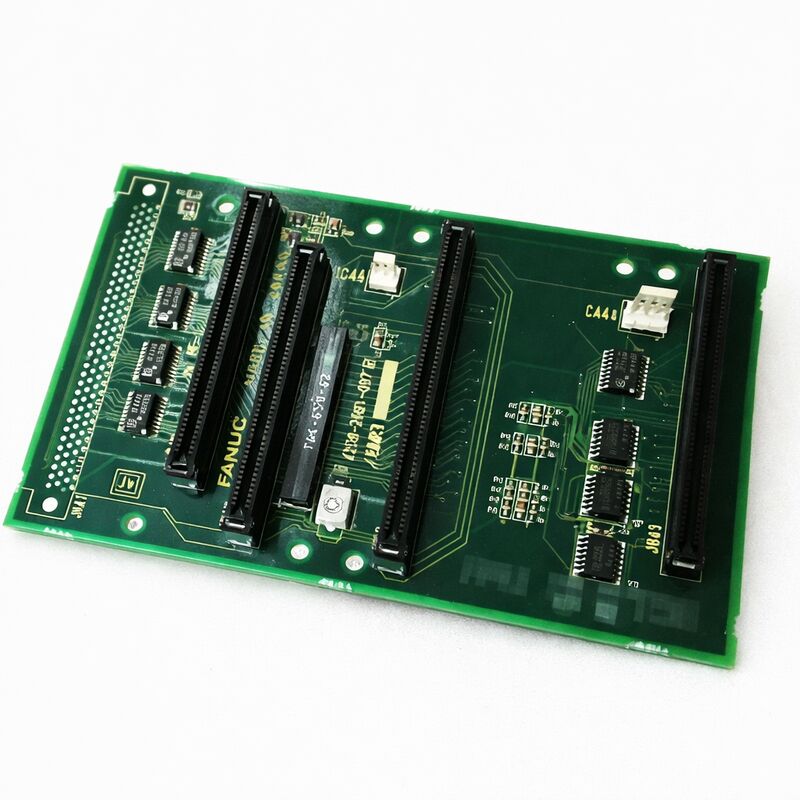

Le FANUC A20B-2001-0850 est identifié dans les annonces publiques comme unR-J2 Maté contrôle 2 fente PCB de fond, une partie de laA20B-2001série.

Cela en fait un composant structural de carte de contrôle plutôt qu'une carte d'affichage, un module de mémoire ou un PCB de puissance.

Parce que ce modèle est unPlan arrière à deux fentes, il est le plus utile dans les réparations de contrôleurs où la disposition d'origine du rack doit être préservée.

Dans le travail de service pratique, un plan arrière est généralement sélectionné par la famille exacte du contrôleur et l'arrangement de la fente en premier, car un décalage ici peut affecter l'ajustement de la carte, l'alignement des connecteurs,et la communication entre conseils.

Données relatives au produit

Applications réelles

LeA20B-2001-0850 Les États membres doivent:est utilisé dansSystèmes de commande FANUC R-J2 Mateoù aPCB de fond à 2 fentesest nécessaire pour prendre en charge la disposition de la carte de commande.

En pratique, il est généralement appliqué lors de la réparation de l'armoire de commande, du remplacement du plan arrière,ou restauration d'un contrôleur R-J2 Mate existant lorsque la structure de rack d'origine doit rester inchangée.

Cette carte est particulièrement pertinente dans les applications où le contrôle d'origine doit conserver le même format d'interconnexion de carte, commeréparation de contrôleur de robot,le contrôle FANUC hérité de rénovation, ettravaux d'entretien des systèmes R-J2 Mate installés.

Parce qu'il s'agit d'un backplane plutôt que d'une carte de processeur logique, sa valeur dans le monde réel est la plus élevée lorsque l'objectif est de préserver l'alignement des fentes et la connectivité carte à carte à l'intérieur du contrôleur.

Questions fréquentes

Q1. Quel est le type de planche A20B-2001-0850?
C'est unePCB de fond à 2 fentesPour leLe régulateur FANUC R-J2 MateLes annonces publiques l'identifient spécifiquement par cette description, qui le place dans le rack de contrôle et la section d'interconnexion plutôt que dans la section d'affichage ou de puissance.

Qu'est-ce que cette planche fait dans le système?
Une carte de fond fournit la base physique et électrique des cartes de contrôle qui y sont installées.R-J2 Maté contrôle 2 fente PCB de fond, son rôle est de soutenir et de connecter les planches qui s'intègrent dans ce dispositif de commande à deux fentes.

Qu'est-ce qui doit être vérifié lors de la sélection de l'A20B-2001-0850?
Les contrôles clés sont les suivants:numéro de pièce exact, lefamille du contrôleur, et lemise en page des emplacementsParce que cette carte est décrite spécifiquement pourR-J2 Mateet spécifiquement commeà deux fentes, la génération du contrôleur et le format du rack doivent correspondre à l'unité existante.

Q4. Comment doit être comprise la spécification 2-slot backplane?
Il doit être lu comme un détail de mise en page fonctionnelle, et non comme une étiquette générique.donc il ne suffit pas de correspondre seulement la famille de série; le nombre d'emplacements est également important lors du remplacement du plan arrière original.

Q5. Qu'est-ce qui est le plus important à confirmer avant le remplacement?
Avant le remplacement, confirmer leLe contrôleur installé est R-J2 Mate., lel'étiquette originale du panneau est A20B-2001-0850, et leLa disposition des emplacements est la mêmeIl est également utile de vérifier les planches connectées et la disposition du harnais avant de les retirer, car le remplacement du plan arrière affecte la façon dont les planches montées sur le rack se reconnectent à la base de commande.
