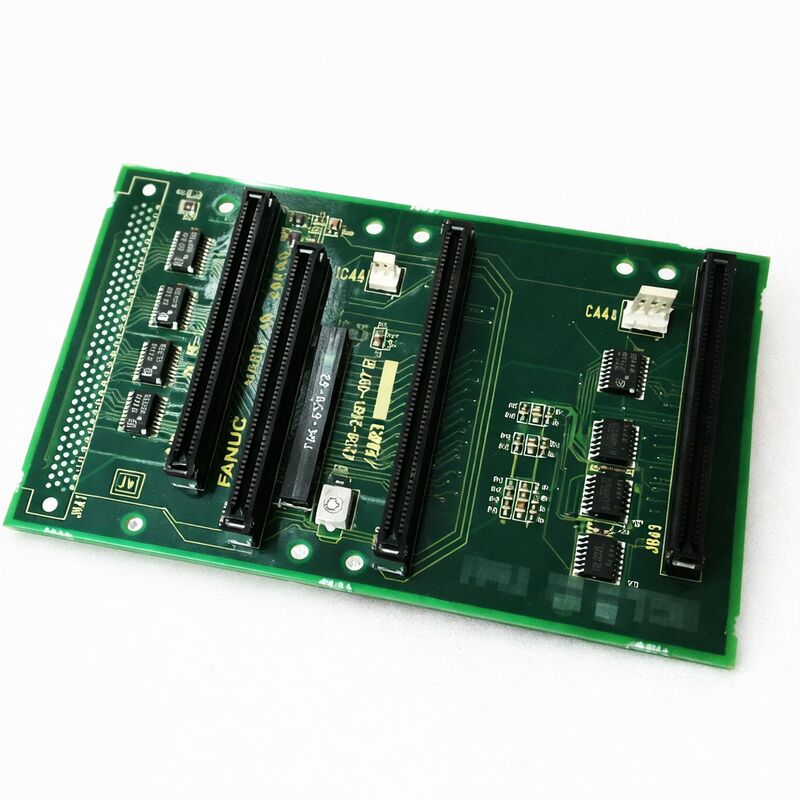

FANUC A20B-2001-0860 | Carte de commande de variateur Série Alpha — Série A20B-2001, Automatisation CNC, Origine Japon

Numéro de pièce : A20B-2001-0860

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte de circuit imprimé de commande de variateur

Série de cartes : A20B-2001

Application : Systèmes de variateurs FANUC Série Alpha — Machines-outils CNC et automatisation

Fonction : Carte de niveau de commande au sein de l'architecture des amplificateurs d'asservissement et de broche FANUC Alpha

Aperçu

L'A20B-2001-0860 est une carte de circuit imprimé de commande de la série A20B-2001 de FANUC — l'une des familles de cartes de base qui peuplent la couche de commande et d'interface des modules de variateur d'asservissement et de broche FANUC Alpha.

La série A20B-2001 couvre un large éventail d'applications au sein de l'écosystème des variateurs Alpha. Les cartes de cette famille servent de couche d'intelligence aux modules de variateur : elles traitent les commandes de vitesse et de courant d'asservissement, gèrent les algorithmes de commande en boucle fermée, traitent le retour d'encodeur et s'interfacent avec les bus de communication du contrôleur CNC.

L'A20B-2001-0860 remplit ce rôle dans sa configuration de variateur spécifique.

La plateforme de variateurs Série Alpha — comprenant les modules amplificateurs d'asservissement (SVM), les modules amplificateurs de broche (SPM) et les modules d'alimentation (PSM) — était l'architecture de variateur modulaire révolutionnaire de FANUC.

Le concept modulaire signifiait qu'un seul module d'alimentation fournissait le bus CC à tous les modules de variateur sur le bus commun, et chaque module SVM ou SPM puisait dans cette alimentation CC partagée tout en gérant son moteur individuel.

Au sein de chaque module, deux cartes partagent le travail : une carte de câblage de puissance (qui transporte les transistors, la détection de courant et les connexions à courant élevé) et une carte de commande (qui traite les signaux, exécute les algorithmes de commande et gère l'interface du variateur avec le CNC).

L'A20B-2001-0860 est la couche de la carte de commande.

La distinction physique entre la carte de commande et la carte de câblage de puissance à l'intérieur d'un module de variateur a une importance diagnostique directe. Les défauts de la carte de commande génèrent des codes d'alarme liés à la communication, à l'échec de l'algorithme d'asservissement et aux problèmes d'alimentation interne. Les défauts de la carte de puissance génèrent des alarmes de surintensité, de défaut de transistor et de perte de phase.

Cette division aide les techniciens de maintenance à isoler la carte qui nécessite un remplacement — évitant ainsi le remplacement inutile d'une carte encore fonctionnelle.

Spécifications clés

Architecture du variateur Alpha — Où cette carte s'intègre

Le système de variateur Alpha a été conçu autour d'une architecture CC à bus commun. Le PSM convertit le courant alternatif triphasé de 200V de l'alimentation de la machine en un bus CC régulé de 283–325V. Ce bus CC traverse l'armoire du variateur, se connectant à chaque module SVM et SPM du système.

Chaque module de variateur individuel tire sa puissance de sortie moteur de ce bus CC commun et la traite via ses propres transistors IGBT internes.

L'A20B-2001-0860 se situe au sommet de cette structure — le côté commande. En dessous, la carte de câblage de puissance reçoit les signaux de commande de grille de cette carte de commande et les utilise pour commuter les transistors qui pilotent le moteur.

Au-dessus de la carte de commande, dans la hiérarchie du système, se trouve le contrôleur CNC, qui envoie les commandes d'axe via le bus fibre optique FSSB ou via les câbles d'interface PWM/Type B, selon la génération du variateur.

Cette carte de commande traite les commandes arrivant du CNC, calcule le courant moteur requis pour atteindre la vitesse ou la position commandée, et génère les signaux de grille pour la carte de puissance.

Elle surveille également l'état de santé du variateur — température, tension du bus CC, retour de courant — et génère les codes d'alarme qui apparaissent sur l'affichage LED du variateur et sont renvoyés au CNC.

Maintenance des modules de variateur

Les modules de variateur de la série Alpha, y compris ceux qui contiennent l'A20B-2001-0860, disposent d'une infrastructure de service établie sur le marché de la maintenance industrielle. Les fournisseurs de services proposent l'échange de modules (remplacement d'un module testé par le module défectueux), le diagnostic au niveau de la carte (isolement du défaut à la carte de commande ou à la carte de puissance) et la réparation au niveau des composants où des dispositifs spécifiques défaillants sont identifiés et remplacés.

Le test d'une carte de commande nécessite de la faire fonctionner dans le cadre d'un module de variateur complet sous charge moteur. Les tests sur banc sans charge moteur ne peuvent pas vérifier adéquatement l'algorithme de commande de courant en boucle fermée ou le traitement du retour d'encodeur — deux éléments qui nécessitent un courant moteur réel circulant dans la section de puissance et des signaux d'encodeur réels revenant du moteur.

C'est pourquoi les fournisseurs de services fiables testent les cartes de variateur dans des ensembles de modules complets plutôt qu'isolément.

FAQ

Q1 : L'affichage LED du module de variateur Alpha affiche un code d'alarme. Comment déterminer si la carte de commande A20B-2001-0860 est défectueuse plutôt que la carte de câblage de puissance ?

Le type de code d'alarme est le principal indicateur. Les défauts de la carte de commande produisent généralement des codes d'alarme liés à la communication interne, aux erreurs de communication d'axe, aux échecs d'initialisation ou aux défauts d'alimentation interne. Les défauts de la section de puissance produisent des alarmes de surintensité, de défaut de module de transistor ou liées au bus CC.

Consultez la liste des codes d'alarme du module de variateur spécifique — chaque numéro d'alarme correspond soit à la section de commande, soit à la section de puissance.

Si l'alarme pointe vers la section de commande, l'A20B-2001-0860 est suspect.

Q2 : Après un événement de surtension, le module de variateur ne termine plus sa séquence de démarrage. L'affichage LED est vierge ou affiche une erreur qui disparaît lors du cycle d'alimentation, mais le variateur n'atteint pas l'état prêt. La carte de commande est-elle le défaut probable ?

Les événements de surtension peuvent endommager à la fois l'alimentation logique interne de la carte de commande et les transistors de la carte de puissance.

Un affichage LED vierge pointe vers une carte de commande ou sa section d'alimentation interne, car les indicateurs LED sont pilotés par la carte de commande.

Un variateur qui ne termine pas son démarrage après l'initialisation de la LED peut avoir un défaut de communication ou un auto-contrôle de démarrage défaillant.

Dans tous les cas, avec une surtension comme cause, la carte de commande est un emplacement de défaut plausible. Testez par substitution avec une carte de commande confirmée comme étant bonne dans un module de variateur compatible.

Q3 : Le module de variateur fonctionne normalement la plupart du temps, mais produit des codes d'alarme intermittents qui disparaissent lors du cycle du variateur. L'A20B-2001-0860 pourrait-il en être la cause ?

Les alarmes intermittentes qui disparaissent lors du cycle d'alimentation sont une signature classique des condensateurs électrolytiques vieillissants sur les circuits d'alimentation internes de la carte de commande. Lorsque la température augmente pendant le fonctionnement, les performances des condensateurs se dégradent davantage, provoquant la chute des rails d'alimentation en dessous du seuil logique et déclenchant des alarmes.

Les alarmes disparaissent lorsque le variateur refroidit après la mise hors tension.

Ce schéma est dépendant de la température et progressif — les intervalles entre les alarmes se raccourcissent à mesure que les condensateurs continuent de se dégrader. La remise à neuf au niveau de la carte (remplacement des condensateurs) ou l'échange de la carte de commande est le remède approprié.

Q4 : L'A20B-2001-0860 est arrêté par FANUC. Quelles options de remplacement sont disponibles pour maintenir le variateur en service ?

Trois options existent. Les fournisseurs spécialisés du marché secondaire maintiennent des stocks de cartes A20B-2001-0860 remises à neuf et testées sous charge moteur. La réparation au niveau des composants est disponible auprès de spécialistes ayant une expertise en réparation de cartes — ils identifient le composant défaillant spécifique plutôt que de remplacer la carte entière.

Pour les machines où la plateforme de variateurs Alpha devient un fardeau de maintenance récurrent, la mise à niveau vers un variateur de série αi actuelle avec l'interface CNC appropriée peut être évaluée comme une solution à plus long terme, bien que cela nécessite des modifications de paramètres côté CNC.

Q5 : Une carte de commande de remplacement provenant d'un module de variateur Alpha différent mais physiquement similaire est disponible. Peut-elle être utilisée dans ce module ?

Au sein de la famille de variateurs Alpha, les cartes de commande sont spécifiques au variateur — elles sont adaptées à la puissance nominale des transistors, à la configuration de l'axe et au type d'interface de leur module hôte.

Une carte de commande provenant d'un autre module de variateur peut sembler physiquement similaire mais utiliser des paramètres de commande de grille et une configuration d'interface différents qui ne correspondent pas à la carte de puissance avec laquelle elle serait associée.

L'utilisation d'une carte non compatible risque une commutation incorrecte des transistors et des dommages potentiels au variateur.

Toujours s'approvisionner en remplacement en faisant correspondre le numéro de pièce exact de la carte d'origine.
