Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A20B-2001-0931 |

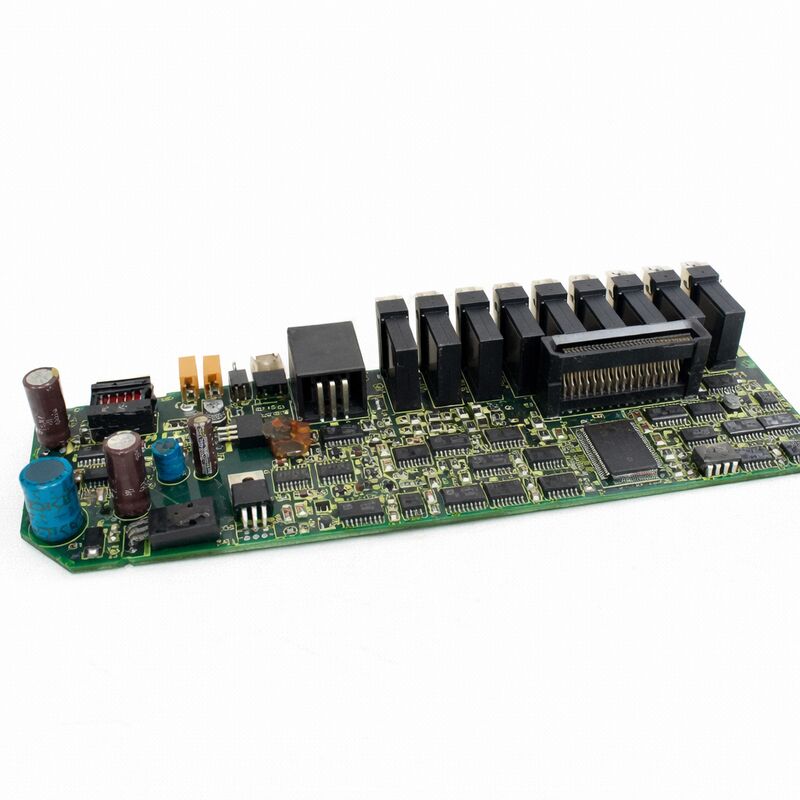

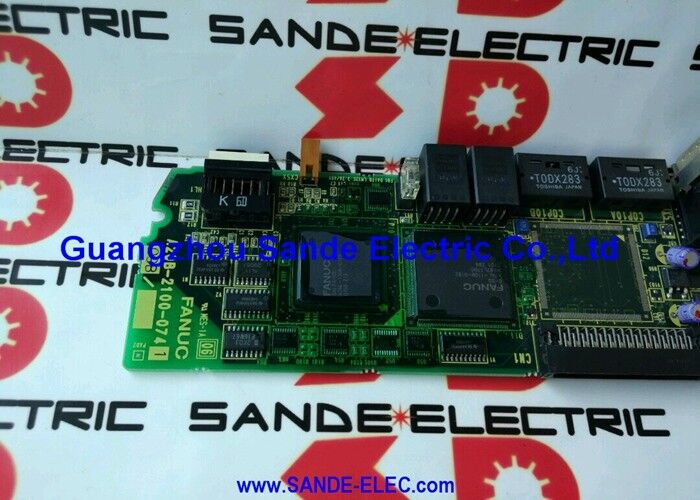

La FANUC A20B-2001-0931 est la carte de commande — communément appelée « carte supérieure » — de la famille d'amplificateurs de servomoteurs double axe SVM2 de FANUC, série Alpha.
Le SVM2 (Servo Valve Module, 2 axes) était le module d'entraînement double axe standard de FANUC dans les années 1990, largement installé sur les centres d'usinage et les centres de tournage par paires ou par triples pour contrôler les axes X, Y et Z.
Chaque module A06B-6079 contrôle deux axes de servomoteurs indépendamment à l'aide d'une étape de conversion de puissance commune, la carte supérieure A20B-2001-0931 gérant simultanément les algorithmes de contrôle des deux axes sur une seule carte.
L'interface de type A prise en charge par l'A20B-2001-0931 est le protocole de commande de servomoteur analogique de FANUC — le prédécesseur du bus numérique à fibre optique FSSB.
Dans un système de type A, l'unité centrale du système CNC envoie à chaque module d'entraînement un signal de commande de vitesse analogique de ±10V pour chaque axe, ainsi que des signaux numériques d'activation et de réinitialisation, via un câble multiconducteur conventionnel.
La carte de commande convertit ces entrées analogiques en références de boucle de courant, exécute le calcul de commande PWM et émet des signaux de commande de grille vers les IGBT de puissance.
Le retour d'encodeur des servomoteurs revient à la carte de commande via un câble de retour séparé, complétant les boucles de contrôle de position et de vitesse.
Cette génération d'interface de type A se trouve sur les machines fabriquées de la fin des années 1980 au milieu/fin des années 1990 — toujours en nombre substantiel dans de nombreux environnements de production. Lorsqu'un module d'entraînement A06B-6079 développe un défaut au niveau de la couche de contrôle, la carte supérieure A20B-2001-0931 est le remplacement ciblé pour rétablir la fonctionnalité.
| Paramètre | Valeur |
|---|---|
| Fonction | Carte de commande de servodrive double axe |
| Modules compatibles | A06B-6079-H2xx (série SVM2) |
| Interface | PWM analogique de type A |
| Axes contrôlés | 2 (simultanément) |
| Paire de cartes de puissance | A16B-2202-0772 / A16B-2203-0592 |
| Statut | Pièce de rechange discontinuée |
| Origine | Japon |
Chaque module SVM2 A06B-6079 est un entraînement double axe autonome dans un seul châssis d'environ 300 mm de haut et 80 mm de large. En interne, le module est divisé en deux cartes connectées via un connecteur de fond de panier :
La carte de base (A16B-2202-0772 ou A16B-2203-0592) est la carte de traitement de puissance — elle contient le redresseur triphasé convertissant l'alimentation CA en bus CC, les condensateurs du bus CC, les modules de puissance IGBT pour les deux axes, les circuits de détection de courant et les circuits de commande de grille.
La carte de base gère tous les éléments de haute puissance et est généralement plus résistante aux défaillances d'origine électrique (bien que susceptible au stress thermique dû à un refroidissement inadéquat ou à des événements de surintensité moteur).
La carte supérieure (A20B-2001-0931) est la couche de contrôle et d'intelligence — processeurs de signaux numériques exécutant la loi de contrôle de couple, circuits amplificateurs opérationnels lisant le retour de courant des capteurs de la carte de base, récepteurs de données d'encodeur décodant le retour moteur, circuits d'entrée analogique recevant la commande ±10V du CNC, et tous les circuits de communication et de statut.
La carte supérieure est plus exposée aux effets secondaires des défauts moteur (via les signaux de retour de courant) et aux défaillances dues au vieillissement (condensateurs électrolytiques sur ses rails d'alimentation).
Dans une installation de servodrive de type A, le câblage entre l'unité centrale du CNC et le module A06B-6079 passe par un câble multiconducteur standard D-sub 50 broches ou équivalent transportant :
Signaux de commande : Références de vitesse analogiques (±10V, une par axe), signaux de direction, signaux d'activation et signaux de sortie d'encodeur de position (si le CNC utilise le module d'entraînement comme compteur de position).
Signaux de retour : Données série de l'encodeur moteur (protocole série FANUC, série mono-câble), signaux de commande de frein moteur, signaux de sortie d'alarme d'entraînement.
La dépendance de l'architecture de type A aux signaux de commande analogiques la rend sensible à l'intégrité du câble : la corrosion des broches du connecteur, les ruptures de continuité du blindage et le couplage EMI des câbles d'alimentation adjacents apparaissent tous comme des erreurs de positionnement, des oscillations de vitesse ou des alarmes servo intermittentes.
Avant de condamner une carte A20B-2001-0931, la continuité du blindage du câble de commande, la propreté du connecteur et l'amplitude du signal au connecteur d'entraînement doivent être vérifiées.
Lorsqu'un module A06B-6079 présente des codes d'alarme, la carte responsable doit être identifiée avant de commander un remplacement.
La carte supérieure (A20B-2001-0931) est le coupable le plus probable pour :
Alarmes de type communication — le récepteur d'encodeur série de la carte, le récepteur de câble de commande et les circuits d'interface CNC sont tous situés dans l'électronique de la carte supérieure.
Alarmes de contrôle de courant (alarme servo 8, 9, A, 4, 5, 6) — lorsque la boucle de contrôle elle-même ne parvient pas à réguler correctement le courant, causé par des amplificateurs opérationnels, des ADC ou des composants DSP défectueux sur la carte supérieure.
« Les deux axes ont échoué simultanément » — puisque les deux axes partagent la même carte supérieure, une défaillance de la carte supérieure désactive simultanément les deux axes du module.
Une défaillance de la carte de base affecte généralement un seul axe (un ensemble d'IGBT) tout en laissant l'autre fonctionnel.
La carte de base est plus susceptible d'être responsable des : déclenchements de surintensité corrélés à des conditions de charge spécifiques, défauts de tension du bus CC et défaillances d'axe unique où une phase ou les IGBT d'un axe ont échoué.
Q1 : Le module A06B-6079-H206 affiche l'alarme « SV-8 » sur les axes L et M simultanément. Cela indique-t-il une défaillance de la carte supérieure ?
Une alarme simultanée sur les deux axes d'un seul module SVM2 suggère fortement la carte supérieure (A20B-2001-0931), car les deux axes partagent les circuits de réception d'encodeur et de contrôle de la carte supérieure.
Si la même alarme apparaît sur des entraînements connectés à une autre paire de câbles d'encodeur — confirmant que les câbles et les encodeurs sont fonctionnels — la carte supérieure est le principal suspect.
L'installation d'une carte supérieure A20B-2001-0931 connue pour être fonctionnelle sur le module suspect (avec l'alimentation coupée et le bus déchargé) résout définitivement le diagnostic.
Q2 : L'A20B-2001-0931 d'un module SVM2-20/20 peut-il être utilisé dans un module SVM2-40/40 ?
L'A20B-2001-0931 est la carte supérieure commune à plusieurs variantes SVM2 A06B-6079 — elle apparaît dans les H203 (SVM2-20/20) et H206 (SVM2-40/40) ainsi que dans d'autres variantes.
Les fonctions de contrôle et de communication de la carte supérieure sont identiques sur ces modèles ; le courant nominal de l'axe est déterminé par les modules IGBT sur la carte de base, et non par la carte supérieure.
Un A20B-2001-0931 d'un module 20/20 fonctionnel peut donc être utilisé pour tester ou remplacer la carte supérieure d'un module 40/40.
Confirmez en consultant le manuel de maintenance FANUC spécifique à la série A06B-6079 pour vérifier que le numéro de pièce de la carte supérieure correspond entre les variantes prévues.
Q3 : Après avoir installé une carte A20B-2001-0931 de remplacement, le servomoteur présente toujours une alarme au démarrage. Quelles sont les causes probables ?
Après le remplacement de la carte supérieure, vérifiez :
(1) que tous les connecteurs entre la carte supérieure et la carte de base sont correctement et entièrement insérés — des broches de connecteur mal alignées provoquent de fausses alarmes ;
(2) que les connexions du câble de retour d'encodeur de la carte de remplacement sont dans les prises correctes — les connecteurs d'encodeur des axes L et M doivent correspondre à l'étiquetage du câble ;
(3) que les paramètres d'axe sur le CNC peuvent nécessiter une vérification — si la carte de remplacement a une révision de firmware différente, les paramètres peuvent nécessiter une confirmation ou un rechargement à partir d'une sauvegarde ;
(4) que les rails d'alimentation de la carte de base doivent être mesurés au connecteur de la carte supérieure — si les rails +5V ou ±15V de la carte de base sont hors spécifications, les circuits de la carte supérieure ne peuvent pas fonctionner correctement même si la carte elle-même est bonne.
Q4 : Comment l'A20B-2001-0931 doit-il être emballé pour un retour à un centre de réparation, et quelles informations doivent l'accompagner ?
La carte doit être placée dans un sac antistatique ESD (pas de plastique ordinaire), puis rembourrée contre les chocs physiques à l'intérieur d'une boîte rigide.
Les informations suivantes aident les centres de réparation à tester et calibrer correctement la carte : le numéro de commande complet du module d'entraînement (A06B-6079-Hxxx), le type de machine et la série de commande CNC, les codes d'alarme spécifiques qui sont apparus avant le retrait de la carte, et si le défaut était constant ou intermittent.
Certains centres de réparation demandent également les informations de la carte de base, car le firmware et les paramètres de calibration de la carte supérieure dépendent parfois de la révision de la carte de base.
Q5 : Quelle est la durée de vie attendue d'un A20B-2001-0931 remis à neuf, et qu'est-ce qui tombe généralement en panne en premier ?
Les principaux composants limitant la durée de vie sont les condensateurs électrolytiques de la section d'alimentation interne de la carte — ceux-ci se dégradent par évaporation de l'électrolyte et cycles thermiques, montrant généralement une réduction mesurable de capacité après 10 à 15 ans de service industriel continu à des températures ambiantes élevées.
Une carte remise à neuf avec remplacement complet des condensateurs par un centre de réparation FANUC réputé devrait offrir 5 à 10 ans de service supplémentaire dans une armoire d'entraînement bien entretenue à des températures de fonctionnement normales.
Les points de défaillance secondaires comprennent les optocoupleurs du récepteur de données d'encodeur (qui peuvent se dégrader si le câble de l'encodeur a un blindage médiocre et a transporté des interférences à haute fréquence), et les amplificateurs opérationnels analogiques dans le chemin de retour de courant (susceptibles aux dommages ESD lors de l'entretien).
