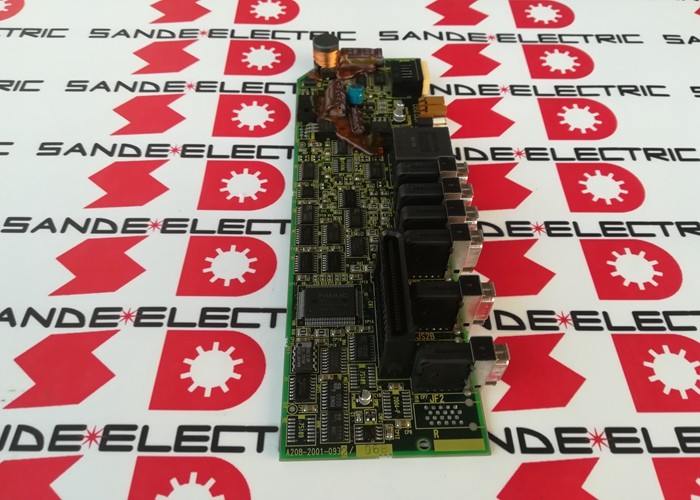

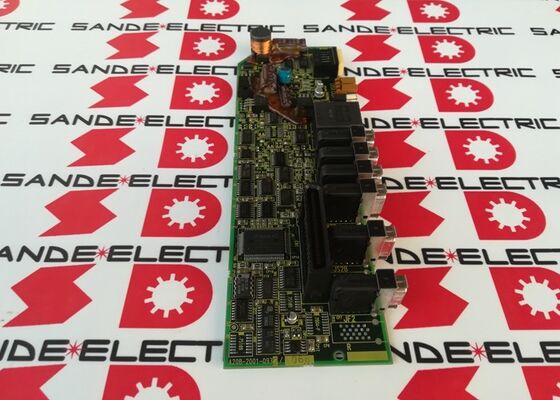

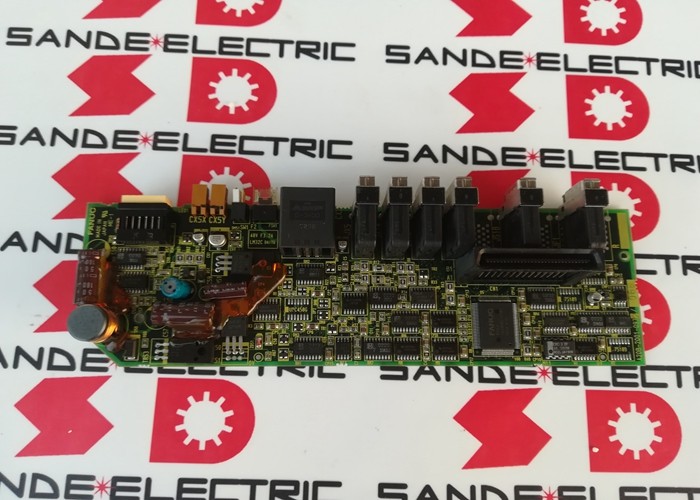

1 PC Utilisé Fanuc A20B-2001-0932 carte de PCB A20B20010932 A2OB-2OO1-O932

A20B-2001-0932 ∙ FANUC Alpha SVM1 Servo Control PCB A06B-6079-H106 / Type A / 48V / Affichage à huit segments / Supersedes A16B-2202-0790

Alpha SVM1 Le Servo-entraînement numérique de première génération

La FANUC Alpha (série α) représente la plate-forme d'amplificateur numérique à haute performance originale de FANUC, antérieure à la génération Alpha-i qui a suivi.Les modules SVM1 de la série A06B-6079 sont les servo-amplificateurs à axe unique pour cette plateforme.

La carte A20B-2001-0932 est le circuit imprimé de commande (carte frontale) pour ces modules Alpha SVM1 la carte intelligente qui:

Communique avec le CNC via l'interface de type A:L'interface de type A est antérieure à la FSSB (Fibre Optic Servo Serial Bus). Elle utilise un protocole de communication différent pour les commandes et les rétroactions d'axe, compatible avec les séries 16-A, 16-B, 18-A, 18-B, 21TA,et systèmes CNC pré-FSSB connexes.

Activer les servomoteurs ALPHA par le biais de modules SVM1:DNC Electronics confirme que les cartes de classe A20B-2001-0930 servent "des modules SVM1 de 12A à 80A, entraînant des moteurs Alpha de la taille A1/3000 à la taille A22/2000." L' A20B-2001-0932 sert la même famille A06B-6079 SVM1.

Principales spécifications

A20B-2001-093x Famille de PCB de contrôle Alpha SVM1

La famille A20B-2001-093x est le groupe de contrôle des PCB pour les modules mono-axes Alpha SVM1 (A06B-6079):

Le manuel de la série Alpha de GE Fanuc répertorie également A20B-2001-0932 associé à SVM1-240 (H107) ¢ en le notant comme faisant partie de la gamme à un axe étendue de la série Alpha.

Scénarios d'application

Erreur de la carte de commande Alpha SVM1:Un centre d'usinage de la série FANUC Alpha développe des alarmes de servocommunication sur un axe spécifique.

Maintenance des machines CNC plus anciennes:A production line running Series 16-B or 18-B CNC controls with A06B-6079 Alpha servo drives requires A20B-2001-0932 for continued operation — the Alpha generation predates Alpha-i but remains in service on many established machine tools.

Questions fréquentes

Q1: Quelle est la différence entre les interfaces de type A et de type B (FSSB) pour les lecteurs Alpha SVM1?

L'interface de type A utilise une liaison série dédiée avec des lignes de signal parallèles entre le CNC et chaque servo-amplificateur.Le FSSB (type B/FSSB) utilise une chaîne de marguerite en fibre optiqueLe A20B-2001-0932 sert les lecteurs d'interface de type A (série A06B-6079)..Il s'agit de différentes générations de matériel et les cartes ne sont pas interchangeables.

Q2: L'A20B-2001-0932 peut-il remplacer l'ancien A16B-2202-0790?

Le manuel de la série Alpha de GE Fanuc énumère A16B-2202-0790 comme ancienne spécification et A20B-2001-0932 comme spécification actuelle/nouvelle pour le même poste de carte.Pour la plupart des applications Alpha SVM1, c'est un remplacement direct. Confirmer la compatibilité à partir du manuel d'entretien de la série FANUC Alpha avant le montage.

Q3: Quels sont les servo-moteurs Alpha que le module A06B-6079-H106 SVM1 entraîne?

DNC Electronics confirme les entraînements de la classe A20B-2001-0930 (même famille) "Alpha moteurs de A1/3000 à A22/2000." Le courant spécifique du module H106 détermine la taille du châssis du moteurConfirmer les spécifications du moteur à partir de la documentation du module A06B-6079-H106.

Q4: Le remplacement de l'A20B-2001-0932 a-t-il une incidence sur les paramètres du servo?

Les paramètres de servo résident dans la mémoire principale des paramètres du CNC. Après l'installation du remplacement A20B-2001-0932, le CNC rétablit la communication de servo de type A et applique les paramètres de servo existants.Vérifier la réponse normale de l'axe à bas régime avant de reprendre la production.
