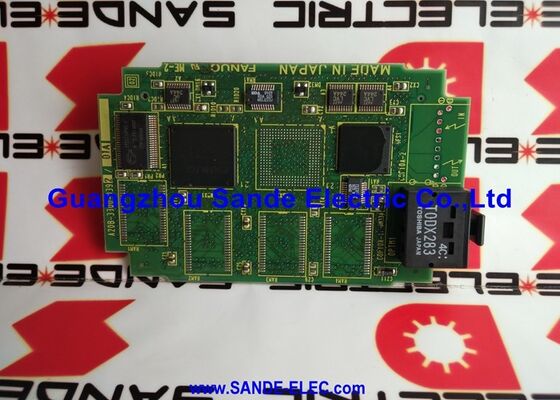

La valeur de l'échantillon est calculée en fonction de l'échantillon de la substance.

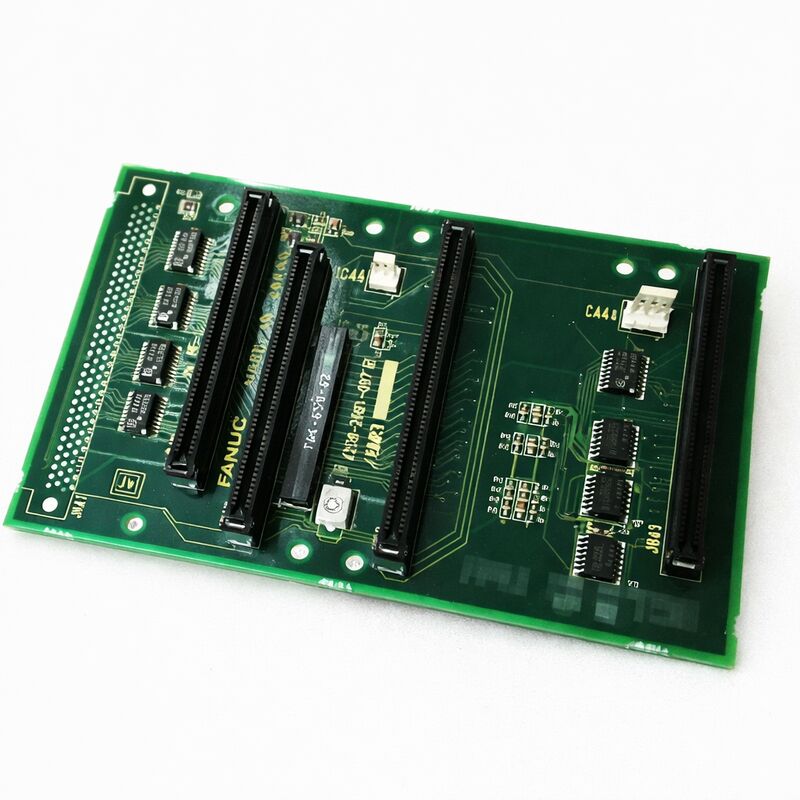

FANUC A20B-2001-0970 | Carte de commande CNC série A20B-2001 et plus — FANUC Automatisation Industrielle, Origine Japon

Numéro de pièce : A20B-2001-0970

Fabricant : FANUC Corporation (Japon)

Type de produit : Module de carte de commande CNC

Série de cartes : A20B-2001

Application : Contrôleur CNC FANUC et systèmes d'automatisation industrielle

Aperçu

L'A20B-2001-0970 est une carte de circuit imprimé de commande de la série A20B-2001 de FANUC — une famille de cartes de commande CNC qui dessert les plateformes CNC et d'automatisation industrielle de FANUC sur plusieurs générations de machines-outils et de systèmes de production.

La série A20B-2001 comprend des cartes qui remplissent des fonctions spécifiques et dédiées au sein de l'architecture du contrôleur qu'elles servent : des cartes maîtres qui agissent comme le backplane central et l'unité de traitement pour les contrôleurs CNC série 0, diverses cartes de fonction qui étendent les capacités du contrôleur, et des cartes servant des rôles spécialisés de communication, de mouvement ou d'interface au sein du plus large écosystème de contrôleurs FANUC.

La série A20B-2001 trouve ses racines dans la génération CNC FANUC série 0 — l'une des familles de contrôleurs CNC les plus réussies commercialement et les plus déployées jamais produites. Les machines construites autour des contrôleurs série 0 restent en production active dans les installations de fabrication du monde entier.

Les cartes qui maintiennent ces contrôleurs opérationnels ne sont pas interchangeables — chaque variante de la famille A20B-2001 sert la configuration spécifique du contrôleur pour laquelle elle a été conçue, et l'identification du numéro de pièce précis est le point de départ de toute stratégie de maintenance efficace.

L'A20B-2001-0970 remplit son rôle défini au sein de l'architecture du contrôleur qu'elle dessert.

Comme toutes les cartes de la série A20B-2001, elle a été conçue pour la fiabilité industrielle — fonctionnant en continu dans l'environnement de bruit électrique d'une armoire de machine-outil, soumise aux vibrations et aux cycles de température d'un environnement de production, et censée fonctionner sans intervention pendant des années.

Spécifications clés

La série A20B-2001 — couvrant les générations CNC

La série A20B-2001 est la famille de cartes de FANUC associée aux générations matures et tardives de la plateforme CNC série 0 — les variantes des modèles D et F qui représentaient l'itération la plus performante de l'architecture série 0 avant la transition vers la série i.

Ces contrôleurs ont alimenté les centres de tournage, les centres d'usinage et les machines de production qui ont constitué l'épine dorsale de l'industrie mondiale des machines-outils dans les années 1990 et au début des années 2000.

Au sein de cette série, différentes cartes servent différents objectifs. Les cartes maîtres de la famille A20B-2001 agissent comme le backplane central et le processeur sur lesquels les cartes périphériques — mémoire, axes, E/S, PMC — se connectent.

D'autres cartes de la série remplissent des rôles fonctionnels spécifiques : cartes sous-CPU pour le contrôle d'axes supplémentaire, cartes de communication pour le transfert de données DNC et série, et cartes de contrôle spécialisées pour des fonctionnalités telles que le saut à haute vitesse et le fonctionnement en tampon distant.

Chaque carte a sa place dans la hiérarchie du contrôleur.

L'A20B-2001-0970 occupe sa position spécifique dans cette hiérarchie. Sa fonction au sein de l'architecture du contrôleur détermine les alarmes qui apparaissent en cas de défaillance et les capacités du contrôleur qui sont restaurées lors de son remplacement.

Identifier la zone fonctionnelle de l'alarme est la première étape pour confirmer si cette carte est la source de la panne.

Maintenance des contrôleurs FANUC série 0 hérités

Les cartes de la série A20B-2001 sont des composants hérités. FANUC a terminé la production de ces cartes à mesure que l'industrie passait à des générations de contrôleurs plus récentes.

Les machines qui les contiennent ne sont pas héritées au sens d'obsolètes — beaucoup représentent des machines-outils de grande valeur avec des décennies de vie productive restantes dans leurs composants mécaniques et structurels. Ce sont les composants électroniques qui nécessitent une attention.

La chaîne d'approvisionnement du marché secondaire pour les cartes de la série A20B-2001 prend en charge la maintenance par plusieurs canaux : cartes de surplus testées provenant de contrôleurs mis hors service, cartes professionnellement reconditionnées avec restauration au niveau des composants, et services de réparation au niveau des cartes qui traitent les défaillances de composants spécifiques.

Ces canaux d'approvisionnement desservent une vaste base installée de machines série 0 dans le monde entier.

L'identification précise du numéro de pièce est essentielle. La série A20B-2001 contient de nombreuses variantes de cartes.

La similarité physique entre les cartes n'indique pas la compatibilité fonctionnelle.

Le bon numéro de pièce doit correspondre à l'étiquette exacte de la carte de l'unité installée. L'achat de la mauvaise carte — même une qui semble identique — peut entraîner un comportement incorrect du contrôleur ou des alarmes de compatibilité.

Diagnostic de panne et identification de la carte

La défaillance de l'A20B-2001-0970 produira des alarmes dans la zone fonctionnelle qu'elle dessert au sein du contrôleur. Le code d'alarme spécifique — visible sur l'affichage d'alarme du CNC ou sur le panneau d'indicateurs LED du contrôleur — pointe vers la zone fonctionnelle affectée.

Une défaillance de la carte maître empêche généralement le démarrage ; une défaillance de carte de fonction produit des alarmes spécifiques à la fonction fournie par cette carte.

Avant d'attribuer une alarme à une défaillance de carte, la vérification des connecteurs est essentielle.

Un connecteur de backplane partiellement désengagé produit le même symptôme d'alarme qu'une défaillance de carte.

Sur la série A20B-2001, les connecteurs peuvent se desserrer au fil des années de cycles thermiques et de vibrations.

Le réenclenchement de la carte et le nettoyage de ses contacts de connecteur résolvent une fraction significative des défaillances apparentes de carte sans aucun remplacement de composant.

FAQ

Q1 : L'alarme du contrôleur CNC pointe vers la zone fonctionnelle desservie par l'A20B-2001-0970. Le réenclenchement et le nettoyage des connecteurs n'ont pas effacé l'alarme. Quelle est la prochaine étape de diagnostic ?

Si une carte équivalente connue pour être fonctionnelle est disponible pour un test d'échange, c'est la prochaine étape la plus définitive.

Un test d'échange — remplacer la carte suspecte par une unité confirmée comme étant fonctionnelle et observer si l'alarme disparaît — identifie définitivement si la panne se situe dans la carte ou dans les circuits environnants.

Si une carte d'échange n'est pas disponible, consultez la procédure de diagnostic du manuel de maintenance pour le code d'alarme spécifique.

Le manuel identifie généralement les points de test sur la carte et les procédures de mesure qui distinguent les pannes de carte des pannes périphériques.

Q2 : Une carte de remplacement A20B-2001-0970 a été obtenue. Avant l'installation, y a-t-il des réglages sur la carte qui doivent correspondre à l'original ?

De nombreuses cartes de la série A20B-2001 ont des commutateurs de configuration ou des cavaliers qui sont réglés lors de l'installation initiale pour correspondre à la configuration matérielle du contrôleur.

Avant de retirer la carte d'origine, photographiez ou documentez toutes les positions visibles des commutateurs et des cavaliers.

Réglez la carte de remplacement de manière identique. Des réglages de commutateur incorrects peuvent produire des alarmes ou un comportement incorrect même avec une carte physiquement fonctionnelle.

Q3 : La machine a été stockée pendant trois ans. Lors de la mise sous tension, le CNC affiche des alarmes qui font référence à la zone fonctionnelle de l'A20B-2001-0970. Le stockage pourrait-il avoir causé la défaillance de la carte ?

Les cartes ne tombent généralement pas en panne simplement en étant stockées dans une machine hors tension pendant quelques années. Ce que le stockage prolongé provoque, ce sont des problèmes liés à la batterie et une dégradation des condensateurs.

Si la batterie SRAM du contrôleur (généralement sur la carte mémoire dans les contrôleurs série 0) est épuisée, la perte de paramètres crée des alarmes qui peuvent sembler impliquer diverses cartes.

Vérifiez d'abord l'état de la batterie. Si la batterie est épuisée, restaurez les paramètres à partir de la sauvegarde avant d'enquêter sur les défaillances de carte.

Q4 : Comment vérifier la bonne carte de remplacement A20B-2001-0970 avant l'achat pour s'assurer qu'elle fonctionnera dans l'installation ?

Vérifiez le numéro de pièce complet, y compris tout suffixe de révision, à partir de l'étiquette de la carte installée. Confirmez que les conditions de garantie du vendeur couvrent spécifiquement les tests fonctionnels dans un système CNC FANUC série 0.

Demandez une confirmation que la carte a été testée dans la configuration du contrôleur pertinente si possible.

Demandez si le vendeur a de l'expérience avec cette carte spécifique dans des applications sur le terrain.

Une carte provenant d'un fournisseur spécialisé réputé ayant une expérience de test pertinente est beaucoup plus susceptible d'être adaptée qu'une carte provenant d'un canal de surplus général sans vérification fonctionnelle.

Q5 : Plusieurs cartes dans le contrôleur série 0 présentent des alarmes intermittentes. Est-il plus rentable de remplacer les cartes individuelles à mesure qu'elles tombent en panne ou de remplacer le contrôleur entier ?

Plusieurs alarmes intermittentes sur plusieurs cartes dans un contrôleur vieillissant indiquent généralement un vieillissement systémique — les condensateurs électrolytiques dans tout le contrôleur approchent de la fin de leur durée de vie simultanément.

Dans cette situation, le remplacement carte par carte revient essentiellement à courir après une cible mouvante.

Une remise à neuf complète — inspection professionnelle et remplacement des condensateurs sur toutes les cartes — aborde la cause profonde plus efficacement qu'un remplacement séquentiel des cartes.

Si la valeur productive de la machine justifie un investissement important, une mise à niveau du CNC avec du matériel moderne équivalent est une autre option qui élimine complètement le problème de maintenance des cartes héritées.
