FANUC A20B-2002-0020 ∙ 3-Slot Backplane PCB ∙ Série 16 / 18 CNC, originaire du Japon

Numéro de la partie:A20B-2002-0020 Les États membres doivent:

Nom du fabricant:Société FANUC (Japon)

Type de produit:Interface de rack à 3 emplacements

Série de cartes:A20B-2002

Systèmes compatibles:FANUC Série 16 / 18 CNC et compatible

Résumé

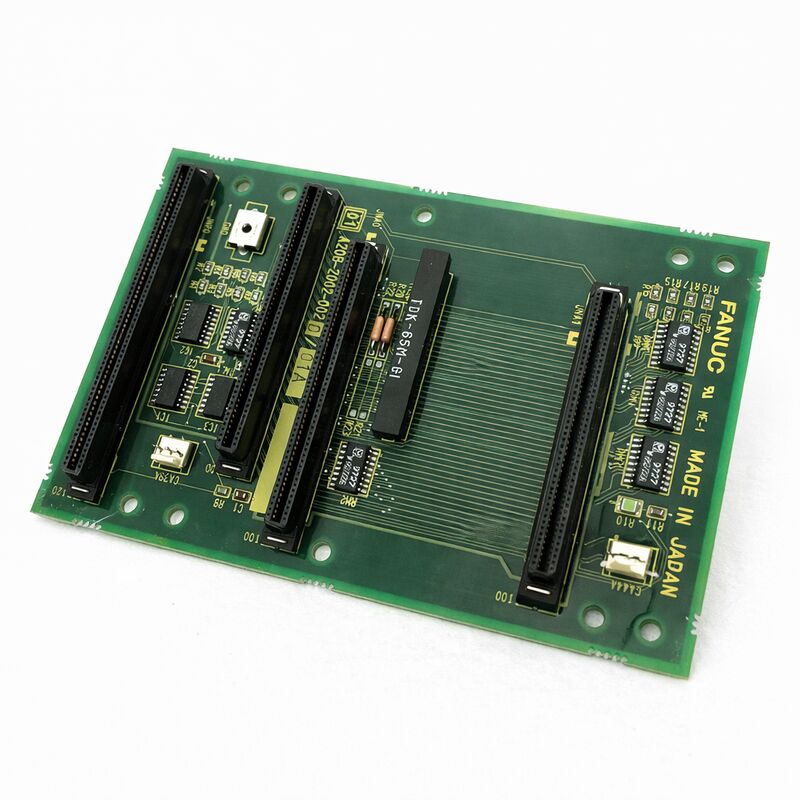

L'A20B-2002-0020 est une carte de circuit imprimé à 3 fentes pour les systèmes CNC FANUC Série 16 et 18.C'est le fondement structurel et électrique du rack de contrôle, la carte à laquelle toutes les autres cartes sont branchées..

La carte principale du processeur, l'unité d'alimentation et les cartes d'option occupent les trois emplacements fournis par ce plan arrière.Chaque connexion de signal et d'alimentation entre ces panneaux passe par le A20B-2002-0020.

Les cartes de fond sont facilement négligées dans la maintenance CNC car elles échouent rarement. Elles ne contiennent pas de composants de traitement actifs, pas de processeurs, pas de mémoire, pas de logique programmable.:transporter les signaux et l'alimentation d'une position de connecteur à une autre, monter les cartes actives en toute sécurité dans leurs emplacements et maintenir l'alignement physique de l'ensemble de rack.

Cette nature passive explique également pourquoi les défaillances sont relativement rares, mais quand elles se produisent - par des dommages physiques, l'usure des connecteurs ou la contamination - les effets sont à l'échelle du système.Toutes les planches du rack sont affectées simultanément..

L'A20B-2002-0020 est la variante spécifique à 3 fentes de la série A20B-2002 pour les contrôleurs de la série 16/18.

Les trois emplacements accueillent la carte principale du processeur, la carte d'alimentation et une position de carte d'option supplémentaire.

Cette configuration couvre la disposition standard du système de la série 16/18.

Principales spécifications

Ce qu'un arrière-plan fait

Un contrôleur CNC FANUC n'est pas une seule carte. C'est une collection de cartes montées dans un rack, chacune remplissant une fonction spécifique.La carte d'alimentation convertit les tensions entrantes aux niveaux réglementés que les cartes logiques exigentLes panneaux d'options ̇ les interfaces servo, les modules d'E/S, les panneaux de communication ̇ ajoutent des capacités spécifiques.

Ces tableaux communiquent en permanence.

Le processeur envoie des commandes à l'interface servo. L'interface servo renvoie des données de position. L'alimentation rapporte l'état.Toutes ces communications traversent les traces de cuivre et les connecteurs du plan arrière.

Le plan arrière distribue également l'énergie.

La carte d'alimentation envoie des tensions réglementées au bus de la plate-forme arrière.Cette distribution centrale d'énergie empêche les cartes individuelles d'avoir besoin de leurs propres connexions d'alimentation. Elles se connectent au plan arrière et tirent ce dont elles ont besoin..

Le soutien physique est la troisième fonction.

Le plan arrière assure la rétention mécanique de chaque planche, le maintient en position et maintient l'engagement du connecteur sous vibration.

Les machines-outils à commande numérique vibrent pendant le fonctionnement ̇ le processus d'usinage, la pompe à liquide de refroidissement, le convoyeur de puces et le mouvement de la machine contribuent tous.

Le plan arrière doit maintenir un engagement sûr de la planche par cette vibration pendant toute la durée de vie de la machine.

Échec du rétroéclairage Rares mais généralisés

La plupart des défauts de planche arrière proviennent des positions des connecteurs, les connecteurs femelles qui reçoivent le connecteur de bord de chaque planche.Ces connecteurs subissent des milliers de cycles d'insertion et de retrait au cours de la vie de la machine que les cartes sont remplacéesLes lentilles sont usées.

Ils développent des points de résistance élevés qui provoquent des pannes intermittentes, ou ils sont endommagés et produisent des pannes permanentes de connexion.

Les dommages physiques sur le PCB lui-même, les fissures causées par l'impact, les traces de dommages causés par les outils ou la corrosion due à la pénétration du liquide de refroidissement peuvent couper les chemins de signal.une trace cassée entre deux cartes affecte le chemin de communication entre ces cartes spécifiquement.

La contamination est l'autre mécanisme de défaut courant.

Le brouillard de liquide de refroidissement dans l'armoire du contrôleur s'installe sur les circuits imprimés au fil du temps.la contamination entre les contacts du connecteur peut créer des courts-circuits partiels ou augmenter la résistance de contact au point de dégradation du signal.

Considérations de remplacement

Le remplacement d'un plan arrière nécessite d'abord de retirer toutes les cartes du rack.avec leurs connecteurs suivis de sorte qu'ils sont retournés aux positions correctes.

Après le remplacement du plan arrière et la réinstallation des planches, vérifiez que toutes les planches sont bien assises avant de les allumer.

Une carte partiellement assise produit une défaillance sur le chemin de communication de cette carte.

Puisque toutes les communications sur ce backplane passent par les connecteurs de l'A20B-2002-0020, une carte qui n'est pas entièrement engagée générera des alarmes pour les signaux qui traversent le contact défectueux.

Prenez une sauvegarde complète de toutes les données du contrôleur avant de commencer tout travail sur le rack du contrôleur.

Questions fréquentes

Q1: Plusieurs alarmes non liées sont apparues simultanément après un événement de cyclisme électrique.

Plusieurs alarmes simultanées dans différentes fonctions de la carte sont compatibles avec une défaillance du plan arrière spécifiquement, un problème de distribution d'énergie ou de communication de bus.

Une défaillance d'une seule carte produit généralement des alarmes liées à la seule fonction de cette carte.

Si le processeur, l'alimentation et la carte d'options affichent toutes des alarmes à la fois, l'élément commun entre eux le plan arrière est le point de départ logique.

Vérifiez également les tensions de sortie de l'alimentation avant de conclure que le plan arrière est en cause.

Q2: Un chemin de communication spécifique entre deux cartes échoue de façon intermittente. Toutes les autres fonctions sont normales.

Une défaillance intermittente entre deux cartes spécifiques pendant que toutes les autres communiquent correctement pointe vers les connecteurs de l'arrière-plan pour ces deux cartes spécifiquement,ou à la trace qui route les signaux entre ces positions de connecteur.

Ceci est plus spécifique qu'une défaillance générale du plan arrière et peut être réparable en nettoyant et en traitant les contacts de connecteurs affectés.

Si le défaut intermittent persiste après l'entretien du connecteur, le plan arrière peut avoir besoin d'être remplacé.

Q3: Le liquide de refroidissement a été trouvé à l'intérieur de l'armoire du contrôleur. Plusieurs planches ont été nettoyées. Doit-on également inspecter et nettoyer le plan arrière?

Le plan arrière est monté dans le même placard que les autres planches et est exposé à la même contamination.

Nettoyez soigneusement les positions des connecteurs de l'arrière-plan avec un nettoyant de contact sans danger pour les appareils électroniques, en accordant une attention particulière aux zones des broches du connecteur où le liquide de refroidissement peut passer les contacts adjacents.

Après le nettoyage, inspectez visuellement sous grossissement avant de réinstaller les panneaux.

N'allumez pas avant que le plan arrière ne soit complètement sec.

Q4: En quoi l'A20B-2002-0020 à 3 fentes diffère-t-il des autres variantes de plan arrière A20B-2002?

La série A20B-2002 inclut des backplanes avec différents nombres de fentes ?? variantes à 1 fente, 2 fentes et 3 fentes ?? correspondant à différentes configurations de contrôleurs.

Le -0020 fournit spécifiquement trois emplacements pour la configuration standard de la série 16/18. L'installation d'un backplane avec un nombre d'emplacements différent peut ne pas accueillir toutes les cartes requises.

Confirmez le nombre d'emplacements de l'arrière-plan existant sur son étiquette avant de procurer un remplacement.

Q5: Après un remplacement du plan arrière, une carte montre un défaut qui n'existait pas auparavant.

Un défaut qui apparaît sur une planche qui fonctionnait auparavant après le remplacement du planche arrière indique qu'il y a un problème d'installation: soit la planche n'est pas entièrement fixée au connecteur du nouveau planche arrière,les contacts des connecteurs sont endommagés ou mal alignés dans le nouveau plan arrière, ou la carte a été endommagée par une décharge électrostatique lors de la manipulation.

Éteignez, recouvrez fermement la planche affectée et réessayez.

Si le défaut persiste, vérifiez si la position du connecteur sur le nouveau plan arrière est endommagée.
