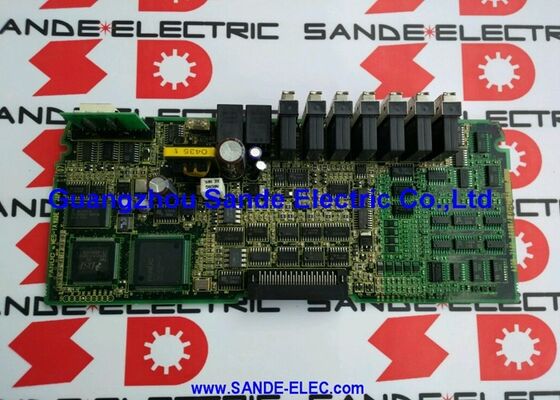

FANUC A20B-2002-0210 PowerPoint C / HSSB Interface PCB High-Speed Serial Bus CNC-to-PC Communication Board, série A20B-2002, originaire du Japon

Résumé

LeLe nombre d'heures d'attente est calculé en fonction de la fréquence de l'émission.est le PCB d'interface HSSB (High-Speed Serial Bus), le matériel qui rend possible les architectures "Power C" et "Open CNC" de FANUC.Cela aide à comprendre ce que HSSB a été conçu pour faire.

Au milieu des années 1990,FANUC a reconnu que les constructeurs de machines-outils et les utilisateurs finaux voulaient de plus en plus intégrer la capacité informatique PC standard aux côtés de la commande en temps réel du CNC pour des interfaces opérateur personnalisées, le programme DNC en streaming depuis les serveurs de l'usine, la collecte de données de production, la gestion de la durée de vie des outils et l'intégration des processus.

Le défi était que les bus d'expansion PC standard (ISA, PCI) ne pouvaient pas répondre aux exigences de latence en temps réel de l'échange de données CNC,et les ports série standard (RS-232) étaient trop lents pour les grands transferts de programmesLa réponse de FANUC a été HSSB, un bus série propriétaire spécialement conçu pour la communication déterministe et à large bande passante entre un CNC FANUC et un PC co-loqué.

L'A20B-2002-0210 est le matériel côté CNC de cette connexion HSSB.Il s'installe dans le backplane du système CNC (ou dans une fente dédiée sur un jeu de cartes d'interface FANUC) et gère le protocole de bus série du côté CNC de la liaison.

Le côté PC est desservi par une carte d'interface HSSB (généralement une carte ISA ou PCI installée dans le PC)les deux cartes créent un canal de communication dédié entre l'environnement de traitement en temps réel du CNC et le système d'exploitation général du PC.

Principales spécifications

HSSB Ce qu'il est et pourquoi il était nécessaire

Le bus série à grande vitesse était la solution de FANUC à l'écart d'intégration entre le traitement CNC en temps réel et les applications d'opérateur basées sur PC.

Contrairement aux méthodes de communication CNC standard (RS-232 à 9,6 ‰ 38,4 kbps, ou carte mémoire PCMCIA pour le transfert de programme), HSSB a fourni:

La latence déterministe:Le protocole HSSB assure que les données d'état CNC (position de la machine, vitesse de la broche, alarmes,Le compteur de programme) est transmis au PC dans un délai limité .

Large bande passante:HSSB fonctionne à des vitesses supérieures à RS-232, ce qui permet de transférer de grands programmes CNC d'un serveur DNC vers la mémoire de programme du CNC en quelques secondes plutôt qu'en quelques minutes.

Données bidirectionnelles en temps réel:Non seulement le transfert de programme HSSB permet à l'application PC de lire et d'écrire les paramètres CNC, les signaux PMC et l'état de la machine en temps quasi réel, permettant une surveillance des processus sophistiquée,contrôle adaptatif, et les applications de collecte de données par machine.

Logiciel intégré:FANUC a fourni une bibliothèque de logiciels (l'API FANUC HSSB) pour le côté PC,permettant aux constructeurs de machines-outils et aux intégrateurs de systèmes d'écrire des applications personnalisées en C ou C++ qui communiquaient directement avec le CNC via la connexion HSSB.

L'architecture Power C Contextes d'intégration

The "Power C" designation in the A20B-2002-0210's description identifies a specific FANUC system integration concept where the CNC hardware (with the A20B-2002-0210 installed) operates alongside a dedicated PC (typically an industrial computer mounted in the same cabinet or closely adjacent) running FANUC's Open CNC softwareDans cette configuration:

Le FANUC CNC gère toutes les fonctions en temps réel – l'interpolation, le contrôle servo via FSSB, l'exécution de l'échelle PMC et la gestion des entrées/sorties de la machine – au niveau du matériel,avec les garanties de performance en temps réel que cela exige.

L'ordinateur connecté gère des fonctions non en temps réel mais à forte intensité de calcul. L'interface graphique de l'opérateur avec affichage du chemin d'outil.le serveur de programmes DNC (en streaming de grands programmes depuis un réseau d'usine vers le CNC), le système d'enregistrement des données de la machine, et toute application personnalisée de fabrication de machines qui nécessite un système d'exploitation complet (Windows,Il s'agit d'un outil qui permet d'utiliser les données de l'interface de l'opérateur de la CNC..

L'A20B-2002-0210 est le matériel physique qui rend cette architecture parallèle possible – c'est la liaison de communication toujours active qui garantit que les deux environnements de traitement restent en synchronisation.

Modes et symptômes de défaillance

Lorsque l'A20B-2002-0210 échoue, les symptômes sont spécifiques à la liaison de communication HSSB:

Le logiciel du PC perd la connexion au CNC:L'application Open CNC ou Power C sur le PC affiche un message "connexion CNC perdue" ou "erreur HSSB", même si le CNC lui-même continue à fonctionner normalement via son propre panneau d'opérateur.

Le transfert du programme DNC échoue:Les programmes qui étaient auparavant transférés du PC au CNC via HSSB ne peuvent plus être envoyés ¢ le CNC ne montre aucune activité DNC ou génère une erreur de communication.

Affichage des données en temps réel:L'affichage de la position de l'axe, l'indicateur de vitesse de la broche et l'affichage de l'alarme de l'interface de l'opérateur du PC cessent de s'actualiser. Le flux de données HSSB du CNC au PC a été interrompu.

Connexion intermittente:Plus fréquemment qu'une défaillance totale, l'A20B-2002-0210 se présente comme des coupures de connexion intermittentes,en particulier après que le boîtier a fonctionné pendant plusieurs heures (ce qui suggère une défaillance des composants liée à la chaleur qui ne se produit que lorsque la carte atteint la température de fonctionnement).

Questions fréquentes

Q1: Le FANUC HSSB (A20B-2002-0210) peut-il être utilisé avec des PC modernes sous Windows 10 ou version ultérieure?

L'interface HSSB nécessite la carte HSSB du côté du PC (une carte ISA ou PCI séparée) et la bibliothèque de logiciels HSSB de FANUC.et les cartes PCI HSSB peuvent manquer de pilotes compatibles avec Windows 10/11. Most HSSB-based FANUC systems encountered today are running older industrial PCs with Windows XP or earlier operating systems — replacing the PC in an HSSB system is a significant engineering project that may require FANUC support to identify a compatible current-generation PC interface option (Ethernet-based alternatives to HSSB exist in newer FANUC CNC generations).

Q2: Est-ce que le A20B-2002-0210 est le même que les cartes HSSB standard (A20B-8001-0290, A20B-8001-0581)?

Je ne veux pas. The A20B-8001-0XXX series HSSB boards and the A20B-2002-0210 may serve similar functions (CNC-to-PC serial communication) but are different hardware generations and configurations within FANUC's product range.

La série A20B-8001 a tendance à être la carte de côté ISA-bus PC, tandis que la série A20B-2002-0210 est identifiée comme un circuit imprimé Power C / HSSB du côté CNC.Confirmer le numéro de pièce spécifique requis dans la documentation du système ou sur l'étiquette de la carte installée avant de commander un remplacement.

Q3: Le CNC peut-il continuer à fonctionner pour l'usinage si l'A20B-2002-0210 tombe en panne?

Oui, dans la plupart des configurations. La liaison HSSB sert les fonctions d'intégration du PC (interface opérateur, DNC, collecte de données)les entrées/sorties de la machine sont gérées par la carte CPU principale et le matériel de commande servo, qui fonctionnent indépendamment du HSSB.

Si l'A20B-2002-0210 tombe en panne, le PC perd sa connexion au CNC,mais la machine peut généralement continuer à exécuter des programmes déjà chargés dans la mémoire du CNC en utilisant le panneau MDI/opérateur du CNC.

La diffusion en continu des nouveaux programmes du DNC du PC vers le CNC ne serait pas disponible jusqu'à ce que la carte HSSB soit remplacée.

Q4: Quelles sont les causes les plus fréquentes de défaillance de l'A20B-2002-0210 dans les systèmes installés?

La dégradation du condensateur électrolytique sur la section d'alimentation de la carte est le mode de défaillance le plus fréquent lié à l'âge. Les circuits intégrés à interface série à grande vitesse nécessitent des tensions d'alimentation en courant continu propres et stables.et même des augmentations modestes du condensateur ESR peuvent causer des problèmes d'intégrité du signal dans la liaison HSSB.

Les composants de l'émetteur/récepteur optique HSSB (si la carte utilise des fibres optiques pour la liaison HSSB) peuvent se dégrader avec le temps,réduisant la puissance optique et provoquant éventuellement des erreurs de communication dans des conditions marginales.

Les dommages ESD lors de l'entretien des PC (si l'armoire PC et CNC sont connectées et qu'une est ouverte imprudemment) sont une cause fréquente d'événement.

Q5: Une sauvegarde des données CNC est-elle requise avant de remplacer l'A20B-2002-0210?

L'A20B-2002-0210 est une carte d'interface qui ne stocke aucune donnée utilisateur CNC (paramètres, programmes, décalage).

Toutefois, si la configuration du logiciel PC comprend des paramètres spécifiques à HSSB (numéro de canal CNC, adresse de communication ou similaire),ces paramètres dans l'application PC peuvent devoir être vérifiés ou reconfigurés après le remplacement du matériel.

Le côté CNC ne nécessite pas de restauration des données après un remplacement de la carte HSSB.
