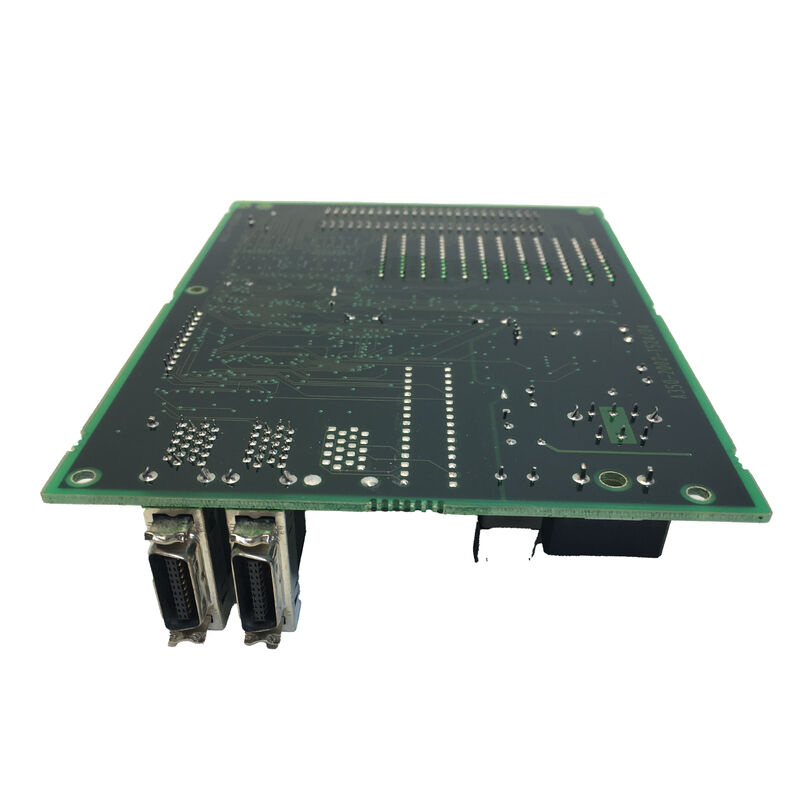

FANUC A20B-2002-0260

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.appartient à la famille des cartes de circuits imprimés A20B-2002 - une des séries de circuits imprimés les plus largement utilisées par FANUC dans ses gammes de produits de contrôleurs CNC, de servo-amplificateurs et d'interfaces opérateur.

La série A20B-2002 a couvert historiquement une large gamme de cartes fonctionnelles au sein de l'architecture de système de FANUC:depuis les interconnexions de backplane et les cartes d'entrée/sortie du panneau de l'opérateur jusqu'au contrôle du servo-amplificateur et aux cartes d'interface de communication à grande vitesse.

Chaque suffixe de la numérotation A20B-2002-XXXX correspond à une fonction spécifique et à la génération du système cible.

La famille A20B-2002 a été conçue au cours d'une période où l'architecture CNC de FANUC évoluait rapidement, la transition de la commande analogique à la commande numérique par servo.l'introduction de servo-bus FSSB à fibre optique, et l'intégration croissante des interfaces d'opérateur basées sur PC ont tous conduit à un portefeuille croissant de variantes de PCB A20B-2002.

Cette famille représente donc l'une des gammes de cartes FANUC les plus diversifiées sur le plan technique et joue un rôle essentiel dans les systèmes qui restent opérationnels dans les usines de fabrication du monde entier.

En tant qu'authentique carte fabriquée par FANUC au Japon, l'A20B-2002-0260 a été conçue et produite selon les normes de qualité de qualité industrielle de FANUCsoudage de composants SMT de haute fiabilité, et revêtus de finitions conformes, le cas échéant, pour résister à l'humidité et à la contamination atmosphérique présentes dans les environnements typiques des machines-outils.

Le facteur de forme compact de la carte est conforme à la philosophie de conception du plug-in de la série A20B-2002, permettant l'installation et le retrait sans déranger les cartes adjacentes dans le support de commande CNC.

Contextes de la série A20B-2002

La famille de cartes A20B-2002 est intégrée à l'architecture de numérotation A20B plus large de FANUC,qui couvre l'ensemble du portefeuille de produits FANUC, du matériel CNC du début des années 1980 aux robots et aux systèmes CNC des années 2000..

Au sein de la sous-série A20B-2002, des variantes voisines remplissent des fonctions bien documentées dans toute la gamme de produits de FANUC:des cartes d'interface d'entrée/sortie du panneau d'opérateur gérant l'échange de signaux entre les boutons de pression de la machine et le CNC PMC, des circuits imprimés de commande par servo-amplificateur générant des signaux de passerelle PWM pour les étapes d'entraînement IGBT, et des cartes d'interface de communication à grande vitesse permettant le transfert de données en série CNC-PC.

Le suffixe -0260 positionne cette carte au sein d'une génération de variantes A20B-2002 qui répondent aux exigences croissantes en matière de connectivité et d'E/S des systèmes CNC de l'ère de la fabrication des années 1990.

FANUC's engineering approach during this period consistently prioritised backward compatibility within product generations while extending functional capability — a philosophy reflected in the A20B-2002 series' modular, la conception des connecteurs.

Caractéristiques principales

Normes de qualité des PCB industriels

Les normes de fabrication de FANUC pour la famille de cartes A20B-2002 reflètent les exigences du fonctionnement CNC industriel 24 heures sur 24, 7 jours sur 7.Les machines-outils fonctionnant avec les commandes FANUC fonctionnent généralement en deux ou trois quarts de travail sans coupure de courant, ce qui impose des exigences thermiques et électriques soutenues sur les composants PCB de l'armoire CNC.

L'A20B-2002-0260, en tant que carte fabriquée par FANUC, a été conçue pour résister aux conditions suivantes:tolérance à l'humidité pour les environnements industriels non condensés, et l'immunité EMI appropriée pour la proximité du bruit de commutation du servo-entraînement et des câbles de moteur à courant élevé.

La sélection des composants sur les cartes de la série A20B-2002 est conforme à la norme de FANUC de privilégier les circuits intégrés de qualité industrielle avec de larges gammes de températures de fonctionnement,et condensateurs électrolytiques conçus pour les conditions thermiques à l'intérieur des armoires CNC.

Le substrat de PCB est multicouche, avec des plans de puissance internes pour une distribution de tension stable et des couches de signal à impédance contrôlée pour les signaux numériques à grande vitesse.

Procédures d'approvisionnement et vérification de la compatibilité

Lors de l'approvisionnement d'une carte A20B-2002-XXXX en vue de son remplacement, il est essentiel de confirmer le numéro de pièce exact ??, y compris le suffixe complet à quatre chiffres et toute marque de révision du micrologiciel sur l'étiquette de la carte.

Deux cartes A20B-2002 avec des numéros de suffixe différents peuvent sembler physiquement similaires (même facteur de forme, même disposition des connecteurs), mais remplir des fonctions entièrement différentes dans différents systèmes CNC.

Le manuel d'entretien du système hôte identifie sans ambiguïté la carte spécifique et sa position de fente; c'est toujours là la référence principale lors de l'achat d'un remplacement.

Questions fréquentes

Q1: Comment identifier la carte de remplacement A20B-2002-0260 correcte lorsque la carte d'origine est trop endommagée pour lire son étiquette?

Le manuel d'entretien du système CNC ou du robot hôte contient une liste de pièces identifiant chaque carte par sa position de fente ou de compartiment de module.La documentation du constructeur de la machine-outil et l'écran de configuration du système CNC peuvent également identifier les cartes d'options installées.

Si le manuel n'est pas disponible,un ingénieur de service FANUC ou un centre de réparation spécialisé peut identifier la carte à partir des connecteurs du harnais de câblage du système et de la configuration connue du contrôleur CNC ou robot.

Q2: L'A20B-2002-0260 est-il réparable ou doit-il être remplacé immédiatement?

La réparation au niveau des composants est possible par le biais de centres de réparation spécialisés FANUC équipés de plates-formes d'essai appropriées.dégradation du condensateur électrolytique liée à l'âge, les défaillances isolées des circuits intégrés résultant d'événements ESD et les broches de connecteur endommagées sont toutes réparables au niveau des composants.

Les dommages physiques des PCB causés par un incendie électrique, un court-circuit par courant continu ou une pénétration d'humidité peuvent rendre la carte hors de réparation économique.

Une évaluation par un spécialiste à la réception du panneau déterminera la voie appropriée pour la réparation, l'échange ou le remplacement.

Q3: L'A20B-2002-0260 stocke-t-il des données spécifiques à la machine qui doivent être enregistrées avant leur retrait?

La plupart des cartes d'interface et d'E/S de la série A20B-2002 sont sans état  elles ne contiennent pas de données utilisateur, de paramètres,ou stockage de programmes, et peut être remplacé sans sauvegarde de données.

Si la carte sert une fonction impliquant des données de configuration stockées (telles que l'adressage des nœuds de bus de champ ou les paramètres de communication), ces données doivent être enregistrées avant leur retrait.Confirmer la fonction de la carte dans le manuel de maintenance du système hôte permettra de clarifier si une sauvegarde des données est requise.

Q4: Quelles sont les précautions de manutention ESD requises pour l'A20B-2002-0260?

Tous les PCB FANUC de la série A20B-2002 contiennent des circuits intégrés CMOS et bipolaires sensibles à la décharge électrostatique.sur un tapis sécurisé par ESD, dans un environnement contrôlé par ESD.

Ne placez jamais le carton sur des surfaces ordinaires, du carton ou du plastique.Les dommages causés par les DSE peuvent être latents une carte qui semble fonctionnelle après un événement de DSE peut être détériorée prématurément pendant le fonctionnement.

Q5: Peut-on faire confiance à une carte A20B-2002-0260 rénovée ou excédentaire pour l'entretien des machines-outils critiques pour la production?

Une carte remise à neuf ou en surplus d'un spécialiste réputé de FANUC est une option viable et largement utilisée pour la maintenance des systèmes anciens.

Indicateurs de qualité clés: méthodologie d'essai du fournisseur (la carte doit être testée sur un système ou un appareil d'essai FANUC compatible, et non seulement visuellement inspectée),les conditions de garantie (12 mois sont la norme de l'industrie pour les cartes FANUC rénovées), et toute preuve d'un rafraîchissement systématique des composants (le remplacement du condensateur est le service le plus important lié à l'âge).

Les panneaux de machines mises hors service, dont l'historique opérationnel est documenté, testés et garantis par un spécialiste, présentent un risque acceptable pour le déploiement en production.
