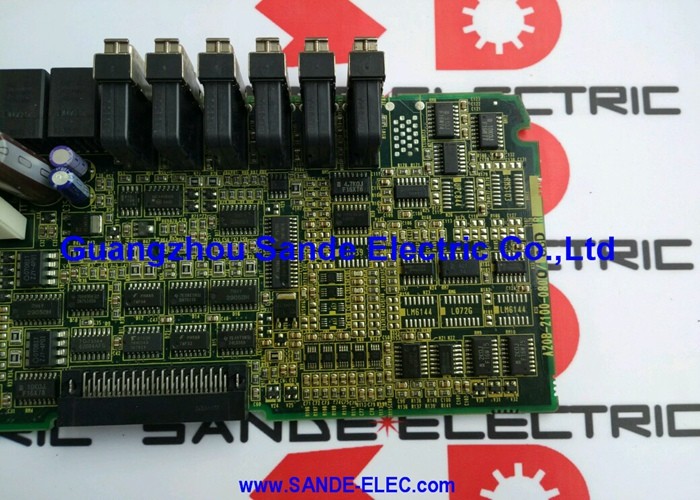

Le nouveau GE FANUC A20B-2002-0521 module PLC A20B20020521 A2OB-2OO2-O521 est utilisé pour le contrôle de la commande.

A20B-2002-0521 ∙ FANUC Panneau d'opérateur PCB I/O ∙ 48DI / 32DO / Sans interface MPG / Unité de connexion de panneau CNC

48/32 Sans MPG Le panneau compact I/O

La série FANUC A20B-2002 fournit des cartes d'entrée/sortie de connexion de panneau d'opérateur à plusieurs niveaux de capacité.l'A20B-2002-0521 est la variante compacte de 48 entrées et 32 sorties sans l'interface du générateur d'impulsions manuel (roue à main):

Les spécifications compactes de l'A20B-2002-0521 conviennent aux machines avec des panneaux d'opérateur plus simples, des panneaux qui contrôlent moins de modes et de fonctions de la machine,et lorsque le volant de main (MPG) est absent ou manipulé par une carte d'interface dédiée distincte.

Principales spécifications

48 entrées, 32 sorties couvrant un panneau standard

Le complément 48/32 DI/DO de l'A20B-2002-0521 gère les exigences de signal d'un panneau d'opérateur CNC standard sans fonctions auxiliaires avancées:

48 entrées numériques (allocation typique du signal):les contacts du sélecteur de mode (AUTO/JOG/MDI/EDIT/REF chaque position une entrée distincte), les étapes de suppression du débit d'alimentation, le démarrage du cycle, la retenue d'alimentation, l'arrêt d'urgence, l'arrêt facultatif, le bloc unique, le démarrage à sec, le verrouillage de la machine,clé de protection mémoire, étapes de déroulement de la broche et touches de fonction spécifique à la machine.

32 sorties numériques:Les feux d'indication en mode actif, les feux de cycle actifs, les feux de retenue, les alarmes, les feux de préparation, les feux d'indication de fonctionnement des broches et les sorties de lampes fonctionnelles spécifiques à la machine.

La capacité 48/32 est assortie à des panneaux où le sélecteur de mode, les commutateurs de suppression,et les touches de commande de cycle de base sont l'interface principale de l'opérateur sans touches de fonction étendues et les signaux auxiliaires du panneau qui nécessitent la carte 72/56 plus grande.

Scénarios d'application

Remplacement de panneau CNC compact:Une machine CNC FANUC avec un panneau d'opérateur standard (pas de roue à main ou d'interface de roue à main séparée) développe des alarmes d'E/S de panneau..

Panneau central de tournage CNC simple:Un tour CNC avec un panneau d'opérateur de base mode sélecteur, suppression du débit d'alimentation, démarrage/arrêt du cycle,et les feux d'état utilise l'A20B-2002-0521 pour son ensemble de signaux 48/32 sans nécessiter l'interface MPG de la carte plus grande.

Questions fréquentes

Q1: L'A20B-2002-0521 peut-il remplacer l'A20B-2002-0470 (72/56 avec MPG) lorsque la carte plus grande n'est pas disponible?

Uniquement si le programme PMC du panneau utilise 48 DI ou moins et 32 DO ou moins. Si le PMC adresse des signaux dans la plage 49 ¢ 72 DI ou 33 ¢ 56 DO,ces signaux sont absents sur A20B-2002-0521 causant des alarmes PMCEn outre, si le panneau est équipé d'un volant et que ses signaux sont affectés à l'interface MPG de l'A20B-2002-0470, le montage de l'A20B-2002-0521 laisserait le volant sans service.Ne pas remplacer sans vérifier l'utilisation de l'E/S PMC et l'affectation du MPG.

Q2: La désignation W/O MPG est-elle importante lors de la commande d'un remplacement?

Oui. Dans le numéro de pièce A20B-2002-0521, la caractéristique "W/O MPG" est définie il s'agit d'une carte sans interface MPG.Il peut y avoir un numéro de pièce correspondant avec interface MPG à la même capacité 48/32 DI/DOSi la carte d'origine a la capacité MPG, confirmez le numéro de pièce exact de l'étiquette de la carte installée avant de commander.

Q3: Le remplacement de l'A20B-2002-0521 nécessite-t-il des modifications du programme PMC?

Les programmes PMC adressent les entrées/sorties par adresse de nœud de liaison I/O et numéro de signal non identité de carte. Un remplacement similaire à la même adresse de nœud rétablit toutes les entrées/sorties du panneau sans changements PMC.Vérifiez toutes les fonctions du panneau après montage avant de reprendre la production.

Q4: Quelles sont les conséquences d'une défaillance de l'A20B-2002-0521?

Lorsque la carte de connexion du panneau d'opérateur tombe en panne, le PMC CNC perd le contact avec tous les signaux du panneau par l'intermédiaire de cette unité.et les feux indicateurs ne sont plus mis à jourLes codes d'alarme de liaison I/O indiquant l'adresse de l'unité de panneau confirment la défaillance de la carte.

Q5: Quelle est la comparaison entre l'A20B-2002-0521 et l'A16B-2203-0881 (96/64 module d'E/S)?

L'A16B-2203-0881 (96/64 DI/DO) est un module d'E/S de machine qui se connecte aux dispositifs de champ mécanique de la machine (interrupteurs de limite, capteurs, solénoïdes dans toute la structure de la machine).L'A20B-2002-0521 (48/32 DI/DO) est spécifiquement une unité de connexion de panneau d'opérateur connexion aux interrupteurs et lampes du panneau d'opérateurLes deux sont des cartes d'E/S mais servent des couches de machines différentes: corps de machine contre interface opérateur.
