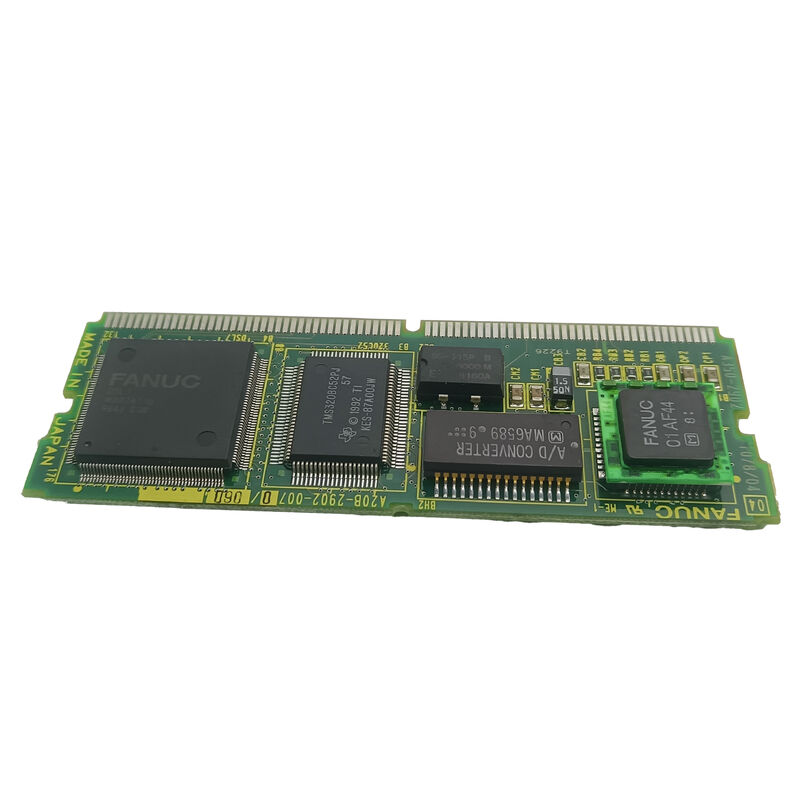

FANUC A20B-2902-0180∙ Module de contrôle servo PCB ∙ Série A20B-2902, carte d'interface servo branchable, pièces détachées industrielles CNC, origine japonaise

Résumé

LeLe nombre d'émissions de CO2 est déterminé par la méthode suivante:belongs to the A20B-2902 product family — a series of compact plug-in servo control modules that serve as the bridge between the CNC system's central processing board and the servo amplifier drive stages.

Dans l'architecture de commande CNC de FANUC de la fin des années 1980 à la fin des années 1990, les modules de la série A20B-2902 étaient généralement installés dans des emplacements dédiés sur la carte CPU principale ou une carte mère servo séparée,fournissant le conditionnement analogique ou numérique du signal de servocommande, la réception du signal de rétroaction et l'exécution de la boucle de commande d'axe pour les axes contrôlés par la CNC.

The cross-reference A350-2902-T186/01 identifies a related assembly or sub-specification for this module — a common FANUC practice where the same functional board carries both an A20B PCB number and an A350 assembly reference, dont le numéro A350 identifie un sous-ensemble intégré pouvant inclure des éléments matériels ou firmware supplémentaires au-delà du PCB nu.

L'association "Soft 9070" identifie la génération de logiciels servo pour laquelle ce module est destiné avec chaque version adaptée à des types de moteurs spécifiques, résolutions du codeur et paramètres de la boucle de commande.

La version logicielle est stockée dans le firmware du module lui-même, et la compatibilité entre la version logicielle du servo et le système de moteur/encodeur connecté est une exigence d'installation essentielle.

Comme toutes les cartes de la série A20B-2902, l'A20B-2902-0180 est un module de technologie de montage de surface (SMT) compact, dense,et géré thermiquement pour fonctionner de manière fiable dans l'environnement de l'armoire électrique fermée du CNC.

Son facteur de forme compact permet l'installation sans espace de panneau substantiel tout en fournissant le traitement servo en temps réel que le mouvement CNC moderne exige.

Principales spécifications

La famille A20B-2902 dans le contexte

The A20B-2902 series covers a wide range of servo-related PCBs in FANUC's CNC ecosystem — from two-axis digital servo control modules (like the A20B-2902-0070) to spindle interface modules (A20B-2902-0236), les modules de mémoire DRAM (A20B-2902-0630) et les modules de mémoire SRAM.

Ce qui unit la famille, c'est leur rôle de cartes filiales enfichables, des circuits imprimés compacts qui s'insèrent dans des positions définies sur les grands assemblages de cartes mères de FANUC pour ajouter ou étendre des capacités spécifiques du système..

La position de l'A20B-2902-0180 au sein de cette famille en tant que module de contrôle servo le place dans la partie critique du mouvement du système CNC.

Servo control modules in this era were responsible for taking the CNC CPU's computed axis positions (updated every interpolation cycle — typically every 1–8ms depending on the control generation) and executing the higher-frequency current and velocity control loops (at the PWM frequency, généralement 4 ¢ 8 kHz) qui traduisent les commandes de position en couple du moteur.

Cette structure hiérarchique de commande - interpolation lente dans le processeur CNC, servo-boucles rapides dans le servo-module dédié - est le fondement de l'architecture de commande servo de FANUC.

Version du logiciel de servo et compatibilité du module

La désignation "Soft 9070" associée à l'A20B-2902-0180 est significative.et ensembles de fonctionnalités adaptés à des générations particulières de servomotors et de codeurs.

Un module exécutant Soft 9070 est assorti aux servomotors, encodeurs et génération de système CNC pour lesquels il a été conçu.

L'installation d'un module de commande par servo avec une version logicielle incompatible, par exemple, le remplacement d'un module avec un numéro Soft différent lorsqu'une version spécifique est requise, peut entraîner:une mise à l'échelle incorrecte de la constante de couple (faisant courir l'axe à la mauvaise vitesse pour une erreur de position donnée), une interprétation erronée du comptage des impulsions du codeur (causant un comptage erroné de la position) ou des conditions d'alarme car les réglages de gain de la servo-boucle ne correspondent pas aux caractéristiques mécaniques du moteur.

Confirmer la compatibilité de la version du logiciel avant d'installer un A20B-2902-0180 de remplacement est aussi important que de confirmer la correspondance du numéro de pièce physique.

Signaux de diagnostic et détection des défauts

Les défaillances du module de commande servo dans les systèmes CNC FANUC se manifestent sous forme de codes d'alarme spécifiques du système servo.ou étape de puissance) comprennent:

Alarmes de servocommunication:Le module de commande s'occupe de la communication en série avec les servo-amplificateurs. Si les circuits de communication du module tombent en panne, le CNC ne peut pas recevoir l'état de servo-prêt.entraînant des alarmes de défaillance de servo-initialisation.

Alertes de déviation de position:If the servo module's position error register accumulates faster than the control loop can respond — caused by a failed gain stage or a corrupted control parameter set in the module's firmware — the CNC trips on excessive following error.

Les défauts simultanés sur plusieurs axes:Étant donné qu'un module de commande peut desservir plusieurs axes (en fonction de la configuration CNC), une défaillance du module se présente souvent sous la forme d'alarmes simultanées sur tous les axes qu'il contrôle,plutôt qu'une faute d'un seul axe qui est plus susceptible d'être un problème de moteur ou de câble.

Questions fréquentes

Q1: Comment identifier la version correcte du logiciel servo (numéro Soft) pour un remplacement A20B-2902-0180?

La version du logiciel servo est imprimée sur l'étiquette du module d'origine installé ou peut être consultée sur l'écran d'information du système du CNC (accessible via la touche SYSTEM du panneau MDI).La documentation du constructeur de la machine-outil spécifie également la version du logiciel de servo requis.

Lors de l'approvisionnement d'un A20B-2902-0180 de remplacement, le suffixe de révision du micrologiciel sur la carte (par exemple, /02A) doit être identique à l'original dans la mesure du possible.Les versions du logiciel de servo qui ne correspondent pas peuvent provoquer des alarmes de servo ou un comportement incorrect de l'axe.

Q2: L'A20B-2902-0180 peut-il être réparé au niveau des composants, ou le remplacement est-il la seule option?

La réparation au niveau des composants est possible pour les centres de réparation FANUC expérimentés disposant d'un accès à des plates-formes d'essai et à l'équipement approprié d'essai de la charge du servo-moteur.Les articles de réparation courants des modules de la série A20B-2902 comprennent les condensateurs électrolytiques SMD (dépendants de l'âge), des circuits intégrés de surface endommagés par des événements ESD, et des régulateurs de tension défectueux.

La construction SMT compacte nécessite des outils de retraitement SMD de précision et des techniciens qualifiés.la réparation au niveau des composants est l'option la plus économique à long terme pour les installations ayant une capacité de réparation.

Q3: L'A20B-2902-0180 doit-il être assorti à la carte principale CNC spécifique sur laquelle il sera installé?

Oui, dans le sens où la carte principale CNC doit avoir le protocole d'interface compatible pour le A20B-2902-0180.Nombre de broches de connecteur, et le protocole de signal sur ces broches doit correspondre.

En outre, le logiciel système du CNC doit reconnaître et initialiser la version matérielle spécifique du module.

Avant d'installer un remplacement, confirmer le numéro de pièce de la carte principale de la CNC cible et l'emplacement du module par rapport au manuel de maintenance de la CNC.

Q4: Quelles sont les précautions ESD nécessaires lors de la manipulation de l'A20B-2902-0180?

L'A20B-2902-0180 contient des circuits intégrés CMOS et bipolaires sensibles aux décharges électrostatiques.à l'exclusion des tissus synthétiques, tapis et autres matériaux générateurs de statique.

Ne transportez et ne conservez le module que dans des sacs antistatiques et ne le placez jamais sur des surfaces de carton ou de plastique ordinaires.

Les dommages causés par une DSE sont souvent latents ̇ la carte peut sembler fonctionner après un événement de DSE, mais elle tombe en panne prématurément en quelques jours ou semaines dans des conditions opérationnelles.

Q5: Le module porte l'étiquette A350-2902-T186/01. Est-ce la même pièce que le A20B-2902-0180?

Oui, FANUC utilise une double numérotation pour de nombreux composants: le numéro A20B-XXXX-XXXX identifie la carte de circuit imprimé (PCB) nue,alors que le numéro A350-XXXX-XXXXX identifie le même composant dans un contexte de sous-assemblage ou d'emballage d'accessoires, il peut inclure la carte nue plus tout firmware installé en usinePour les besoins de l'approvisionnement et du remplacement, les deux numéros se réfèrent au même article fonctionnel, et l'un ou l'autre numéro peut être utilisé pour trouver le remplacement correct.

Confirmez les deux numéros lorsque vous communiquez avec les fournisseurs pour éviter toute confusion.
