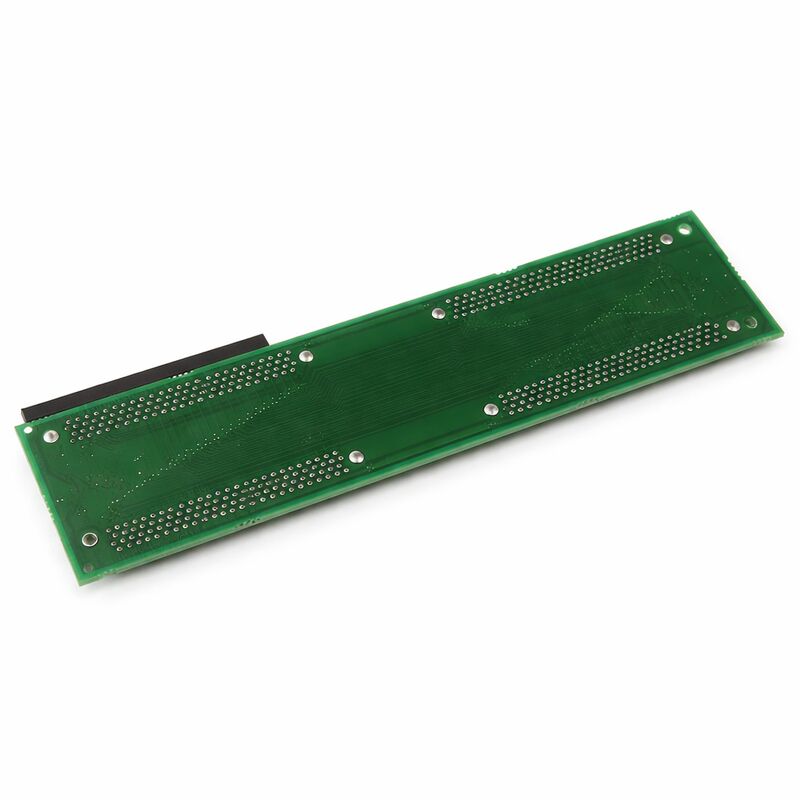

FANUC A20B-2002-0850 A20B-2002 Série 1-Slot PCB arrière plan

Une seule fente, conception passive

L'A20B-2002-0850 est une carte à fond à fente unique de la série A20B-2002 de FANUC la famille des circuits imprimés d'infrastructure de rack utilisés dans l'architecture de commande CNC modulaire de FANUC.Le backplane lui-même ne contient aucun firmware et n'exécute aucun traitementIl est le fondement physique et électrique d'une fente de module de commande: il oriente les tensions d'alimentation vers le module,porte les signaux de communication du bus entre le module et le plan arrière principal du rack, et fournit l'interface mécanique du connecteur dans laquelle le module plug-in se trouve.

L'architecture CNC modulaire de FANUC utilise des cartes de fond de différents numéros de fentes: un, deux, trois, quatre, cinq, six, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huit, huitet trois emplacements combinés dans un support de commande pour créer la configuration spécifique requise par un constructeur de machines. L'A20B-2002-0850 gère exactement un emplacement. Lorsque la configuration de l'appareil nécessite d'accueillir une seule option ou un module d'expansion, une carte I/O supplémentaire, une interface de communication,une carte serveur de données le backplane à 1 fente fournit cette position sans laisser de fentes vides dans le rack.

Comment identifier un défaut de fond

Les défaillances du plan arrière sont souvent identifiées à tort comme des défaillances de module parce que les symptômes semblent identiques.suggérant que le module lui-même a échoué. L'étape de diagnostic qui sépare les deux: déplacer le module suspect à une fente bien connue du même type.Le plan arrière de la fente d'origine est la source de défaut.

Causes courantes de défaillance:

• Usure des connecteursen raison de l'enlèvement et de la réinsertion répétés de modules, la tension du ressort de contact se détériore, ce qui entraîne des pannes de connexion intermittentes
• Traces de fissures sur les PCBà cause d'un choc mécanique ou de vis de montage surchargées
• Contaminationde brouillard de liquide de refroidissement ou de particules métalliques fines couvrant les lacunes d'isolation, provoquant un courant de fuite qui déclenche des arrêt thermiques ou des alarmes de puissance

Le remplacement du backplane ne nécessite pas de sauvegarde de données, la carte ne stocke rien.

Principales spécifications

Questions fréquentes

Q1: Comment puis-je confirmer que le plan arrière plutôt que le module est défectueux?

Si le module fonctionne correctement dans la fente alternative, le plan arrière de la fente d'origine est la source de défaut.Si le module tombe en panne dans les deux emplacementsUne vérification de la continuité des traces de puissance et de signal du backplane à l'aide du manuel de connexion matérielle CNC peut également confirmer l'intégrité des traces sans avoir besoin d'un module de rechange.

Q2: Le remplacement de l'A20B-2002-0850 nécessite-t-il des modifications de paramètres?

Après le remplacement physique, réinstallez le module, allumez et vérifiez que le module communique correctement.Aucun changement de logiciel ou de paramètre n'est nécessaire à moins que le module lui-même n'ait été remplacé simultanément.

Q3: Est-il possible d'utiliser un arrière-plan à 2 fentes au lieu de l'A20B-2002-0850 à 1 fente?

Aucun nombre de fentes différentes n'est interchangeable sans modification physique du châssis du rack.Le plan arrière à 1 fente s'adapte à l'espace physique et aux positions des connecteurs alloués pour une position à fente uniqueUne planche à deux fentes créerait une incompatibilité dimensionnelle avec le châssis et les planches adjacentes.

Q4: Y a-t-il un risque d'ESD lors de la manipulation d'un arrière-plan passif?

Les traces de cuivre et les composants passifs sur le fond sont toujours à risque de décharge électrostatique.poignée par les bords de la planche, et éviter de faire glisser la planche sur des surfaces non antistatiques.

Q5: Le connecteur de l'A20B-2002-0850 est physiquement endommagé mais les traces semblent intactes.

Si les dommages sont limités au connecteur ̇ broches courbées, boîtier fissuré, défaillance de contact individuel ̇ la réparation au niveau du connecteur peut être viable avec des outils de retraitement SMD appropriés.vérifier qu'aucun cuivre de plaquette de PCB n'a été soulevé lors de l'événement de défaillanceSi les plaquettes sont endommagées, le remplacement des connecteurs devient impraticable et le remplacement de la carte complète est le bon chemin.
