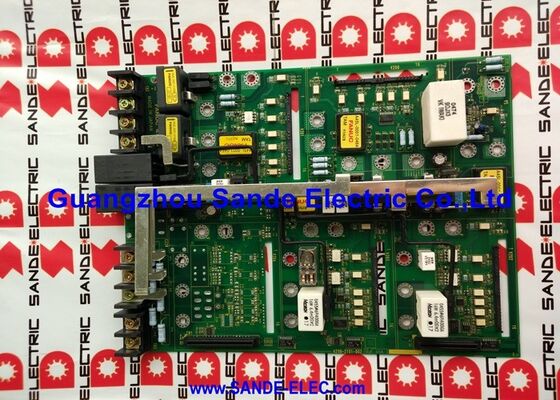

1 PC Nouveau Fanuc A20B-2002-0960 Carte réseau A20B20020960 A2OB-2OO2-O96O

A20B-2002-0960 | Carte d'extension ATA pour serveur de données FANUC — A02B-0281-J146 Serveur de données rapide / CNC i-Series / Interface Flash ATA

Fast Data Server — Stockage de programmes CNC à la capacité du disque dur

Le FANUC Fast Data Server est une fonction CNC en option qui connecte la CNC à un périphérique de mémoire flash ATA — fournissant à la machine un grand volume de stockage de programme dédié accessible directement depuis le répertoire des programmes de la CNC.

Sans serveur de données, le stockage des programmes CNC FANUC est limité à la mémoire SRAM intégrée de la CNC. Pour les ateliers exécutant un grand nombre de programmes (des centaines ou des milliers de fichiers de pièces), la SRAM est restrictive. La CNC doit soit fonctionner en mode DNC (diffusion de programmes depuis un PC), soit limiter le nombre de programmes stockés.

Avec le serveur Fast Data :

• La mémoire flash ATA de grande capacité (jusqu'à 128 Mo dans les configurations confirmées) se connecte directement à la CNC
• Les fichiers de programme résident sur la carte flash - accessible depuis le répertoire de programme de la CNC sans ordinateur DNC séparé
• Les programmes se chargent plus rapidement que le streaming DNC pour les programmes longs
• La machine peut fonctionner indépendamment d'une connexion réseau pour sa bibliothèque de programmes stockée

Spécifications clés

Architecture à deux cartes — A20B-2002-0960 et A20B-8100-0770

L'assemblage FANUC Fast Data Server (A02B-0281-J146) se compose de deux PCB fonctionnant ensemble :

A20B-8100-0770 :La carte principale Fast Data Server — installée dans l'emplacement d'option de la CNC. Fournit l’interface de communication entre le bus interne de la CNC et la fonction Data Server. Cette carte gère toute la communication côté CNC.

A20B-2002-0960 (cette carte) :La carte complémentaire ATA — se fixe au A20B-8100-0770 via le câble plat A660-2040-T010. L'A20B-2002-0960 fournit le connecteur ATA et la logique d'interface pour la carte mémoire flash. La carte flash se branche sur le connecteur CNH6 de cette carte.

CNC-Shopping confirme : "Les 2 cartes Fanuc sont reliées par un câble plat A660-2040-T010." L'A20B-2002-0960 est la couche d'interface ATA — ce n'est pas la carte serveur principale, mais sans elle, la carte principale n'a pas de connexion de stockage flash.

Mémoire flash ATA — Support de stockage du serveur de données

L'A20B-2002-0960 fournit le connecteur physique et le conditionnement du signal pour la carte mémoire flash ATA. ATA (AT Attachment, également connu sous le nom d'IDE) était l'interface de disque dur PC standard de son époque. Les cartes mémoire Flash au format ATA fournissent un stockage SSD sans pièces mobiles, ce qui est essentiel pour l'environnement CNC où les disques durs mécaniques seraient vulnérables aux vibrations et aux chocs.

Les cartes Flash ATA confirmées pour le serveur Fast Data incluent une capacité de 128 Mo (liste eBay : "A20B-2002-0960 DATA SERVER ATA ADD ON CARD + 128 MB FLASH MEMORY"). La carte doit être connectée au CNH6 avant d'installer le Fast Data Server dans l'emplacement d'option CNC — elle ne peut pas être fixée ou retirée pendant que l'ensemble est installé.

Scénarios d'application

Extension de la bibliothèque de programmes CNC :La CNC FANUC 16i d'un atelier de production dispose d'un stockage de programmes limité. Le serveur Fast Data A02B-0281-J146 est installé à l'aide des modèles A20B-8100-0770 et A20B-2002-0960, avec une carte flash de 128 Mo. La capacité de la bibliothèque de programmes de la CNC augmente considérablement.

Remplacement de la carte d'interface de la carte ATA :L'A20B-2002-0960 d'un serveur Fast Data fonctionnel développe un défaut : la CNC ne peut plus accéder aux programmes sur la carte flash ATA. Le remplacement de la carte complémentaire A20B-2002-0960 restaure l'interface de stockage flash.

FAQ

Q1 : L'A20B-2002-0960 peut-elle fonctionner avec n'importe quelle carte flash ATA, ou doit-il s'agir d'une carte spécifiée par FANUC ?

La documentation du serveur de données FANUC spécifie les capacités et les types de cartes ATA approuvés. L'utilisation de cartes flash ATA non approuvées peut entraîner des problèmes de compatibilité avec le système de fichiers de la CNC. Confirmez les spécifications de la carte ATA dans le manuel du matériel FANUC Fast Data Server avant d'acheter un support flash.

Q2 : Dans quels emplacements d'options CNC l'ensemble Fast Data Server peut-il être installé ?

L'assemblage "doit être installé dans un emplacement d'option approprié" et indique explicitement que "le serveur de données rapide ne peut pas être installé dans les emplacements suivants" — faisant référence aux emplacements restreints spécifiques documentés dans le manuel du matériel FANUC. Les emplacements restreints sont définis dans le manuel de connexion matérielle de la série i pour le modèle de CNC spécifique. Confirmez les positions autorisées des emplacements avant l'installation.

Q3 : Le remplacement de A20B-2002-0960 affecte-t-il les programmes stockés sur la carte flash ?

Non. Les données de la carte flash sont stockées sur la carte ATA elle-même, et non sur le PCB A20B-2002-0960. Le remplacement de la carte d'extension tout en laissant la carte flash intacte préserve tous les fichiers programme stockés sur le support flash.

Q4 : Quelle est la relation entre le Fast Data Server (A02B-0281-J146) et l'option Data Server ?

Le serveur de données est une option logicielle de la CNC FANUC qui permet à la CNC de communiquer avec un périphérique de stockage de grande capacité. Le Fast Data Server (A02B-0281-J146) est l'implémentation matérielle de cette option pour la carte flash ATA. Il est « rapide » par rapport au serveur de données standard (qui utilisait un disque dur en rotation) : la carte flash offre des temps d'accès plus rapides. Le matériel (A20B-8100-0770 + A20B-2002-0960) et l'option logicielle CNC doivent être actifs pour que le serveur de données fonctionne.
