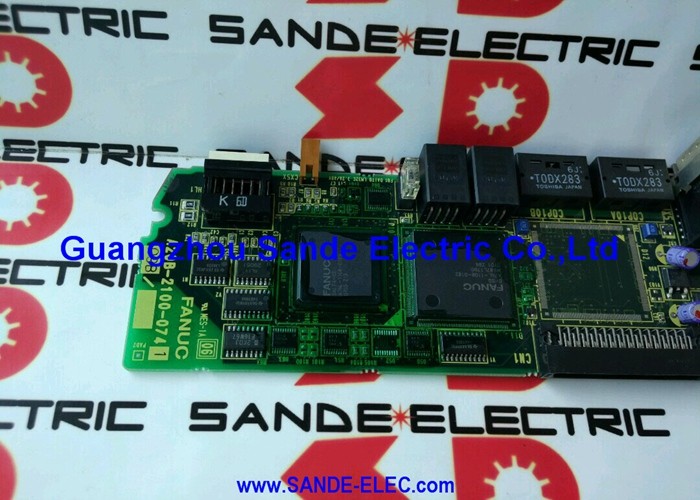

Le tableau de contrôle des PCB A20B20030420 A2OB-2OO3-O42O utilisé

A20B-2003-0420 | PCB de pilote FANUC αi PS HV — A06B-6150-H75 / A06B-6150-H100 / Carte de commande d'alimentation haute tension

αi PS HV — Série d'alimentations de variateur haute tension de FANUC

La série FANUC αi PS HV (Alpha-i Power Supply, High Voltage) fournit l'alimentation du bus CC pour les systèmes d'entraînement de servo et de broche de la série Alpha-i de FANUC dans les environnements électriques à haute tension. La désignation « HV » distingue ces modules des modules PS αi standard de classe 200 V — les variantes HV sont conçues pour les architectures d'alimentation à haute tension courantes sur certains marchés et configurations de machines-outils.

L'A20B-2003-0420 est le « PCB pilote » dédié installé dans les deux modèles les plus puissants de la série αi PS HV :

Les plus petits modèles αi PS HV (18HV à 60HV) ne portent pas la carte pilote A20B-2003-0420 — cette carte est spécifique aux modèles 75HV et 100HV où un circuit de commande supplémentaire est nécessaire pour une puissance de sortie plus élevée.

Spécifications clés

Fonction du circuit imprimé du pilote dans le αi PS HV

L'alimentation αi PS HV contient plusieurs PCB fonctionnant ensemble. Le PCB pilote A20B-2003-0420 gère les fonctions de commande de grille pour les dispositifs de commutation du module d'alimentation :

Signaux de commande de porte :Le PCB pilote amplifie les commandes de commutation du PCB de contrôle (A20B-2100-0390) en impulsions de commande de grille à courant élevé nécessaires pour commuter l'IGBT du module d'alimentation ou des transistors de puissance similaires.

Isolement:Les circuits de commande de grille nécessitent une isolation électrique entre les signaux de niveau de commande et les circuits de commutation de puissance haute tension. L'A20B-2003-0420 fournit cette fonction d'isolation, garantissant que les circuits de commande et d'alimentation sont correctement séparés.

Intégration des protections :Le PCB du pilote surveille les dispositifs de commutation de puissance pour déceler les conditions de défaut, en détectant les courts-circuits, les saturations ou les événements de surchauffe et en générant des arrêts de protection rapides pour éviter d'endommager les composants.

L'A20B-2003-0420 est spécifique aux modèles 75HV et 100HV, car ces variantes à puissance plus élevée nécessitent un circuit de commande de grille dédié de plus grande capacité que l'architecture PCB des modèles à faible puissance gère en interne.

Scénarios d'application

Défaut de la carte PCB du pilote αi PS 75HV :Un module d'alimentation FANUC αi PS 75HV développe des défauts au niveau du contrôle ou du pilotage de grille. Après avoir vérifié les transistors de puissance et le PCB de commande (A20B-2100-0390), le PCB du pilote A20B-2003-0420 est identifié. Le remplacement rétablit la fonction du module d'alimentation.

Maintenance de l'alimentation haute tension αi PS 100HV :Le plus grand système de servocommande d'une installation de production, alimenté par un module d'alimentation de 100 HV, fait l'objet d'une maintenance complète. Le PCB de pilote A20B-2003-0420 est remplacé aux côtés du PCB de contrôle A20B-2100-0390 dans le cadre du renouvellement de la carte interne.

FAQ

Q1 : Qu'est-ce qui distingue les modules PS αi 75HV et 100HV qui nécessitent l'A20B-2003-0420 ?

La série αi PS HV s'étend de 18HV à 100HV en puissance de sortie nominale. Les modèles 18HV à 60HV intègrent toutes les fonctions de commande de portail sur leur PCB de commande unique (A20B-2100-0390 uniquement). Les modèles 75HV et 100HV gèrent des courants de commutation nettement plus élevés, nécessitant un circuit imprimé de commande dédié (A20B-2003-0420) doté de circuits de commande de grille plus robustes pour commuter les modules de puissance les plus grands à la vitesse et à la fiabilité requises.

Q2 : A20B-2003-0420 peut-il être remplacé indépendamment de A20B-2100-0390 dans le même module ?

Oui. Le PCB de pilote (A20B-2003-0420) et le PCB de contrôle (A20B-2100-0390) sont des composants distincts au sein du module αi PS 75HV/100HV — chacun est remplaçable indépendamment. Si les tests de diagnostic identifient une carte comme étant défectueuse, seule cette carte doit être remplacée. Cependant, si la condition de défaut (comme un court-circuit du transistor de puissance) aurait pu provoquer une surcharge sur les deux cartes, les deux doivent être inspectées avant de remettre le module en service.

Q3 : Quelles alarmes ou symptômes indiquent un défaut du circuit imprimé du pilote A20B-2003-0420 ?

Les défauts du circuit imprimé de commande dans les modules αi PS se manifestent généralement par : des alarmes du module d'alimentation immédiatement lors de l'activation du bus CC, un échec de mise sous tension de l'étage de commutation de puissance malgré un circuit imprimé de commande sain, ou un comportement oscillatoire ou erratique du bus CC suggérant une commande de grille incomplète ou asymétrique. Il faut les distinguer des défauts des modules transistors (qui produisent des alarmes de surintensité) et des défauts du PCB de commande (qui produisent des erreurs de communication ou de paramètres). L'afficheur à 7 segments du module αi PS affiche les codes d'alarme qui aident à identifier le niveau de défaut.

Q4 : Quelles précautions de sécurité s'appliquent avant d'accéder à l'A20B-2003-0420 à l'intérieur de l'αi PS 75HV ou 100HV ?

Éteignez et verrouillez l’alimentation secteur. Les modules αi PS HV fonctionnent à des tensions de bus CC élevées — nettement supérieures aux alimentations standard de classe 200 V — et ces tensions persistent dans les condensateurs du bus après la coupure du secteur. Respectez le temps d'attente de décharge spécifié dans le manuel de maintenance du servoamplificateur FANUC αi avant d'ouvrir le module. Vérifiez que la tension du bus CC est inférieure à 30 V à l'aide d'un voltmètre calibré. Poignée A20B-2003-0420 avec un bracelet antistatique sur une surface sécurisée ESD.
