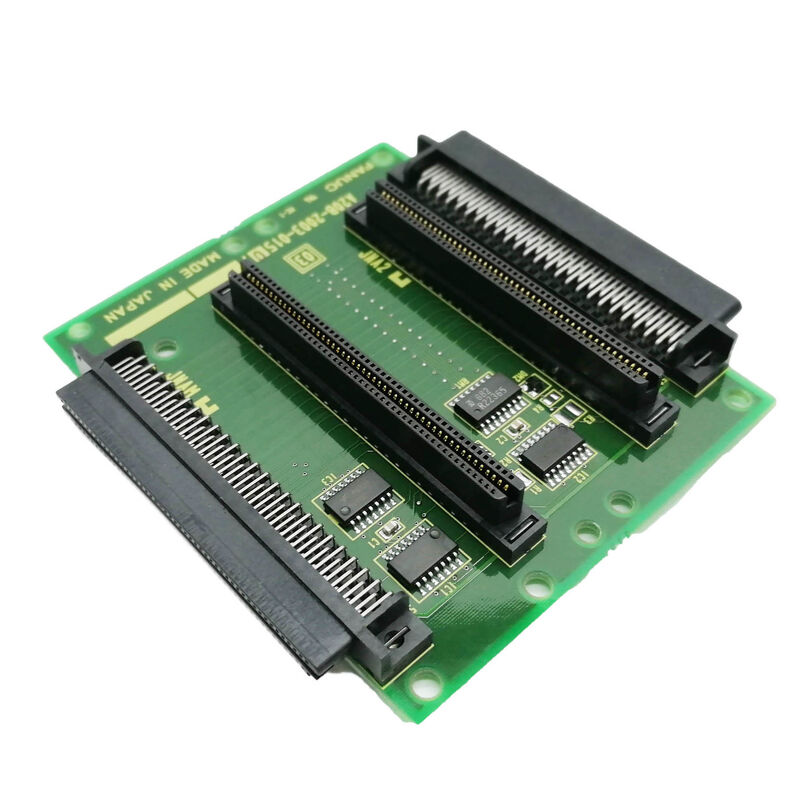

FANUC A20B-2003-0810 | Panneau arrière à 1 emplacement — Pour CNC FANUC Series 30i-A / 31i-A / 32i-A, carte mère d'extension unique, série A20B-2003, origine Japon

Numéro de pièce : A20B-2003-0810

Fabricant : FANUC Corporation (Japon)

Catégorie de produit : PCB — Panneau arrière / Carte de fond de panier

Série : A20B-2003

Aperçu

Le FANUC A20B-2003-0810 est le panneau arrière à emplacement unique pour l'unité de base du système de contrôle CNC FANUC 30i-A / 31i-A / 32i-A — et son rôle est précisément défini dans l'architecture matérielle de FANUC pour ces contrôleurs haut de gamme.

L'unité de base 30i/31i/32i-A est un ensemble électronique de contrôle autonome, distinct du panneau opérateur.

Il abrite la carte mère du processeur, l'alimentation et un panneau arrière. Le panneau arrière détermine le nombre d'emplacements d'options disponibles dans cet ensemble. Avec l'A20B-2003-0810, ce nombre est de un. Avec le panneau sans emplacement (A20B-2003-0600), il est de zéro. Avec le panneau à deux emplacements (A20B-2003-0610), il est de deux.

L'emplacement unique fourni par l'A20B-2003-0810 est suffisant pour de nombreuses installations 30i/31i/32i-A.

Une machine qui a besoin d'une connectivité de bus de terrain utilise l'emplacement unique pour une carte maître Profibus ou DeviceNet.

Une machine qui a besoin d'une connectivité réseau d'usine l'utilise pour la carte Fast Ethernet.

Une carte d'option est une configuration courante sur les machines où l'interface servo FSSB intégrée, le spindle série, I/O Link et Ethernet embarqué sur la carte mère couvrent déjà toutes les exigences de connectivité, à l'exception d'un protocole supplémentaire.

Spécifications clés

Architecture de l'unité de base 30i/31i/32i-A

Les contrôleurs FANUC Series 30i/31i/32i-A utilisent une architecture modulaire où l'unité de base est un rack de contrôle autonome.

Le panneau arrière est l'épine dorsale structurelle et électrique de cette unité.

À l'intérieur du châssis de l'unité de base :

• La carte mère du processeur (telle que la famille A20B-8101-0400/0401 pour le type monté sur LCD) se branche sur la position de la carte mère du panneau arrière
• Le module d'alimentation (A20B-8101-0010) occupe la position de l'alimentation
• Les cartes d'option s'installent dans les positions d'emplacement d'extension du panneau arrière

L'emplacement d'extension unique de l'A20B-2003-0810 accepte les cartes de la famille d'options A20B-8101 — maître Profibus (A20B-8101-0050), esclave Profibus (A20B-8101-0100), maître DeviceNet (A20B-8101-0220), esclave DeviceNet (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031), et autres.

Chacune se branche dans l'emplacement d'extension et se connecte électriquement à la carte mère du CNC via les pistes du bus du panneau arrière.

Choisir la bonne configuration de panneau arrière

Lors du remplacement de l'A20B-2003-0810 ou de la construction d'une unité de base 30i/31i/32i-A pour une mise à niveau, la sélection du panneau arrière dépend du nombre de cartes d'option requises par l'application :

Aucune carte d'option nécessaire : Utiliser A20B-2003-0600 (aucun emplacement). La machine utilise uniquement la connectivité intégrée à la carte mère — FSSB, spindle série, I/O Link, Ethernet embarqué — et aucune option de bus de terrain ou de communication supplémentaire.

Une carte d'option nécessaire : Utiliser A20B-2003-0810 (1 emplacement — cette carte).

La machine nécessite exactement une option de communication supplémentaire telle que Profibus, DeviceNet, FL-net ou Fast Ethernet.

Deux cartes d'option nécessaires : Utiliser A20B-2003-0610 (2 emplacements). La machine nécessite deux options de communication supplémentaires simultanément.

L'utilisation d'un panneau arrière avec moins d'emplacements que nécessaire ne laisse pas de place pour les cartes d'option requises.

L'utilisation d'un panneau avec plus d'emplacements que nécessaire ne pose aucun problème fonctionnel — l'emplacement vide reste simplement inutilisé.

Les dimensions physiques du boîtier de l'unité de base déterminent quel panneau arrière s'adapte physiquement, alors confirmez toujours la configuration du boîtier avant de commander.

FAQ

Q1 : L'unité de base 30i-A fonctionnait avec une carte d'option installée. Le panneau arrière était endommagé. Dois-je utiliser le même A20B-2003-0810, ou puis-je utiliser l'A20B-2003-0610 (2 emplacements) ?

Physiquement, l'A20B-2003-0610 (2 emplacements) peut remplacer l'A20B-2003-0810 (1 emplacement) si le boîtier de l'unité de base accepte le facteur de forme différent du panneau arrière.

Le panneau arrière doit s'adapter physiquement au châssis — les variantes de boîtier de FANUC sont conçues autour de nombres d'emplacements spécifiques.

Confirmez que le numéro de pièce du boîtier accepte un panneau arrière à 2 emplacements avant de substituer.

Fonctionnellement, avoir un deuxième emplacement vide ne pose aucun problème — la carte d'option reste dans l'emplacement utilisé et l'emplacement vide est simplement inutilisé.

Q2 : Le contrôleur 30i-A a une carte maître Profibus dans l'emplacement d'extension. Le panneau arrière peut-il être remplacé sans retirer la carte Profibus ?

Retirez la carte d'option de l'emplacement avant de retirer le panneau arrière du châssis.

Le panneau arrière et la carte d'option sont des composants séparés — le panneau arrière est retiré en désengageant sa quincaillerie de montage sur châssis tandis que la carte d'option est débranchée séparément du connecteur de l'emplacement.

Réinstallez dans l'ordre inverse : le panneau arrière d'abord, puis la carte d'option dans l'emplacement d'extension accessible.

Q3 : Après avoir remplacé l'A20B-2003-0810, la carte d'option Profibus génère une alarme qui n'était pas présente auparavant. Que faut-il investiguer ?

Les erreurs de réinstallation sont la cause la plus fréquente des alarmes de carte d'option après un remplacement de panneau arrière.

La carte peut être partiellement insérée dans le connecteur de l'emplacement — un connecteur de bord qui semble branché mais qui est mal aligné ou partiellement engagé produit exactement ce symptôme.

Réinsérez la carte fermement et uniformément. Vérifiez également que tous les câbles externes vers la carte d'option (câble réseau Profibus, etc.) ont été correctement reconnectés après l'échange.

Q4 : Quelle est la différence entre le "panneau arrière" utilisé dans la série 30i/31i/32i-A et les cartes mères utilisées dans les contrôleurs FANUC Series 16/18 plus anciens ?

L'unité de base 30i/31i/32i-A utilise un panneau arrière compact conçu spécifiquement pour l'architecture physique et électrique du contrôleur i-series haut de gamme.

Les contrôleurs Series 16/18 plus anciens utilisaient des conceptions de cartes mères de rack différentes avec des nombres d'emplacements, des types de connecteurs et des architectures de bus différents.

L'A20B-2003-0810 n'est pas interchangeable avec les cartes mères des contrôleurs des séries 16/18. Utilisez toujours le panneau arrière spécifié pour la génération et le châssis CNC spécifiques.

Q5 : Le remplacement du panneau arrière A20B-2003-0810 nécessite-t-il une sauvegarde de données ou des modifications de paramètres ?

Non. Le panneau arrière est une carte d'interconnexion passive — il ne stocke aucune donnée.

Après le remplacement, tous les paramètres et programmes restent dans les modules FROM/SRAM sur la carte mère, qui n'ont pas été perturbés.

Réinstallez la carte mère, l'alimentation et les cartes d'option dans le nouveau panneau arrière, allumez normalement et vérifiez le fonctionnement du système. Aucune saisie de données n'est requise, sauf si d'autres cartes ont également été remplacées lors du même événement de maintenance.
