Résumé

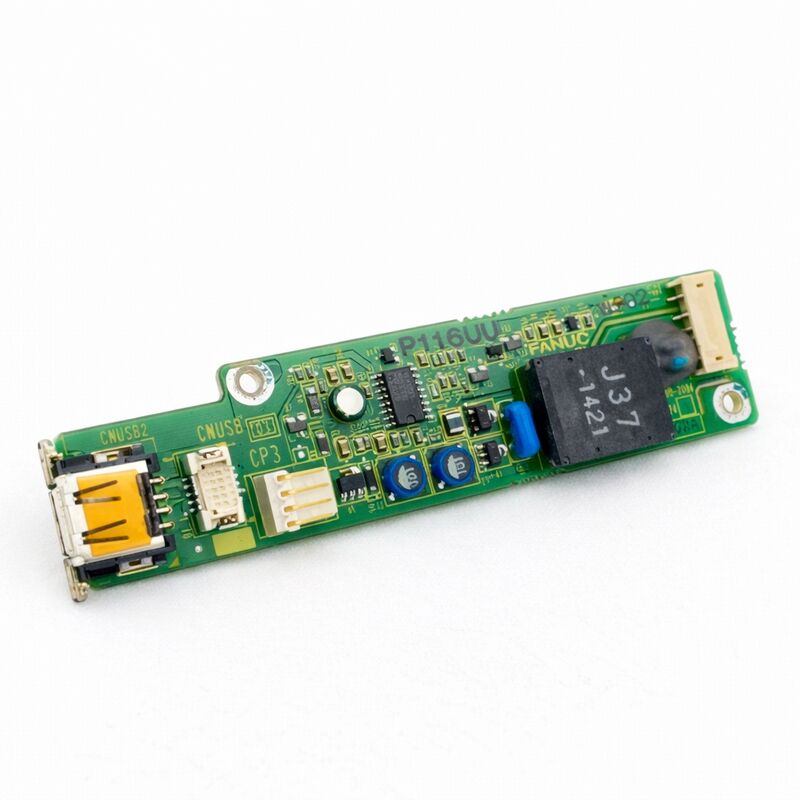

LeLe nombre d'émissions de CO2 est déterminé par la méthode suivante:appartient à la famille des cartes A20B-2004 une série de circuits imprimés FANUC occupant la couche d'entrée/sortie du panneau d'opérateur et de l'interface de commande dans l'architecture CNC de FANUC.

La famille A20B-2004 est étroitement associée à l'unité de connexion du panneau d'opérateur et à la fonction d'interface E/S dans plusieurs générations de FANUC CNC:les cartes de cette série gèrent le pont électrique entre les boutons physiques, commutateurs, voyants, roues à main et circuits d'arrêt d'urgence sur la console de l'opérateur de la machine-outil et le système d'E/S numérique interne de la CNC.

La famille A20B-2004 comprend plusieurs variantes fonctionnelles distinctes.

Le -0740 et les variantes connexes sont d'autres configurations d'E/S du panneau de l'opérateur.

The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.

Dans le contexte plus large de la maintenance CNC de FANUC, les cartes de la série A20B-2004 représentent une catégorie importante, car elles se trouvent à l'interface directe entre l'homme et la machine.

Un panneau d'entrée/sortie défaillant n'arrête pas le fonctionnement des moteurs et des servos de la machine, mais empêche l'opérateur de contrôler la machine de façon normale ajustement des taux d'alimentation, des haches de jogging, une réponse aux alarmes ou, dans les cas les plus graves, l'actionnement de l'arrêt d'urgence à travers le panneau.

Cette combinaison de fonctions non critiques mais critiques pour l'utilisabilité fait de ces cartes une cible commune de maintenance.

Principales spécifications

La famille A20B-2004

Les systèmes CNC de la série i de FANUC (série 16i, 18i, 21i, 0i,et connexes) utilisent le bus série I/O Link pour communiquer entre l'unité de commande principale de la CNC et les dispositifs externes d'E/S, y compris l'unité de connexion du panneau de l'opérateur.

Cette approche de bus série a remplacé l'ancien câblage parallèle utilisé dans les générations antérieures de FANUC, où chaque signal d'E/S nécessitait son propre fil individuel du CNC au panneau de l'opérateur.

La liaison I/O transporte tous les signaux d'entrée et de sortie du panneau sur un petit nombre de fils,simplifier considérablement le câblage tout en ajoutant l'exigence selon laquelle le panneau d'opérateur contient des cartes d'E/S capables de traduire entre les données sérielles du lien E/S et les signaux physiques du bouton/lampe.

Les cartes de la série A20B-2004 sont conçues pour fonctionner à l'intérieur de cette architecture, en recevant des données en série I/O Link du CNC, en les décodant pour activer les signaux de sortie appropriés (lampes d'indicateur,les sorties de relais), et encode les signaux d'entrée physiques (états des boutons, positions des interrupteurs, impulsions MPG) à renvoyer au CNC via le lien E/S.

Cette fonction de traduction bidirectionnelle est fondamentale pour le fonctionnement du panneau de l'opérateur dans l'environnement CNC de la série i.

Qu'est-ce qui ne va pas avec les cartes de la série A20B-2004? et pourquoi

Les modèles de défaillance des cartes d'entrée/sortie du panneau d'opérateur sont déterminés par leur emplacement dans l'environnement de la machine.

La console de l'opérateur est la partie de la machine la plus accessible pour l'homme ­ elle est ouverte pour l'entretien, sous réserve de la contamination par le liquide de refroidissement provenant de l'espace de travail de la machine,exposés aux vibrations des axes mobiles de la machine, et dans certaines installations, dans des zones à température ambiante relativement élevée.

Ces facteurs environnementaux produisent des modes de défaillance spécifiques:

Les défaillances causées par la contamination:La brume du liquide de refroidissement et la poussière métallique qui pénètrent dans le boîtier du panneau d'opération se déposent sur la surface du PCB pendant des années de fonctionnement.

Ces dépôts créent des voies de fuite entre les traces de signal d'entrée, provoquant des états de bouton fantôme ou des entrées bloquées.ou ne reçoit pas les signaux des boutons qui sont pressés.

Le nettoyage du panneau avec un solvant de qualité électronique résout les cas légers; une contamination grave peut nécessiter le remplacement du panneau.

Usure et corrosion des connecteurs:Les connecteurs de câbles à ruban et les connecteurs de bord de carte sur les cartes d'entrée/sortie du panneau d'opérateur subissent plus de cycles d'insertion/suppression que la plupart des autres cartes CNC,parce que le panneau est accédé plus fréquemment pour l'entretien.

Les contacts de connecteurs usés ou corrosifs produisent des signaux d'E/S intermittents, la classe de défaut la plus difficile à diagnostiquer car les symptômes apparaissent et disparaissent sans motif.

Échec du circuit intégré du pilote de sortie:Chaque lampe ou circuit de sortie sur la carte est entraîné par un circuit intégré qui fournit la tension et le courant corrects pour la lampe indicateur.

Ces conducteurs peuvent s'éteindre ouverts (la lampe ne s'allume jamais) ou fermés (la lampe est toujours allumée), et ils peuvent également s'éteindre de manière à endommager la lampe elle-même.

Lorsque les LED ont commencé à remplacer les lampes à incandescence dans les panneaux d'opérateurs FANUC,les exigences actuelles du conducteur modifiées .

Les dommages causés par les DSE:Les boutons et les interrupteurs sur la face du panneau d'opération sont des points d'entrée potentiels pour l'électricité statique des opérateurs qui ont accumulé une charge en marchant sur certains matériaux de sol.

Si la trajectoire de protection statique du panneau est incomplète, l'ESD peut atteindre les circuits d'entrée de la carte A20B-2004 causant soit une défaillance immédiate soit des dommages latents qui se dégradent avec le temps.

Considérations relatives à l'entretien et au remplacement

Lorsque le A20B-2004-0241 est identifié comme source de défaut lors d'une enquête d'E/S sur le panneau d'opérateur,le processus de remplacement est généralement simple car ce type de carte ne stocke aucune donnée de machine CNC:

Aucune sauvegarde de données n' est nécessaire:Contrairement aux cartes de processeur principales ou aux modules de mémoire, les cartes d'E/S du panneau d'opérateur ne stockent pas de paramètres de machine, de programmes ou de données de configuration.

Vérifiez la bonne variante:La série A20B-2004 contient plusieurs variantes (-0241, -0690, -0691, -0740, et autres) qui desservent différentes configurations de panneau et le nombre de points d'E/S.

Le remplacement exact doit correspondre au numéro de pièce de la carte installée.Les cartes de cette famille ne sont pas fonctionnellement interchangeables une carte conçue pour une configuration de panneau ne sera pas correctement interface avec le câblage d'un panneau différent, même si elle s'adapte physiquement au même espace.

Vérification après installation:Après l'installation du dispositif de remplacement A20B-2004-0241, vérifier individuellement toutes les fonctions du panneau: chaque bouton produit le signal d'entrée PMC correct (visible sur l'écran de diagnostic PMC),chaque voyant d'indication s'allume correctement sur commande, le volant MPG (s'il est connecté à cette carte) produit un mouvement de l'axe dans la direction et l'incrément corrects, et la fonction d'arrêt d'urgence fonctionne correctement à travers son circuit de sécurité.

Questions fréquentes

Q1: Les boutons du panneau d'opération ont cessé de répondre mais le cycle automatique de la machine continue.

Oui, ce schéma de symptômes fonctionnement automatique continue normalement tandis que les entrées manuelles du panneau ne répondent plus est caractéristique d'une défaillance de la carte d'E/S du panneau de l'opérateur.

Les fonctions servo et PMC du CNC qui entraînent le fonctionnement automatique ne dépendent pas de la carte d'E/S du panneau; elles fonctionnent indépendamment.

Seules les fonctions qui nécessitent la carte d'E/S du panneau comme voie de communication (courir manuellement, commutateurs de suppression, boutons de démarrage/d'alimentation, commutateurs de mode) sont concernées.

Confirmer en vérifiant l'écran de diagnostic du PMC (entrée d'adresse G) si l'état du bouton ne change pas lorsque les boutons sont appuyés, la faute est dans le chemin de signal du bouton vers le PMC,qui comprend le numéro A20B-2004-0241.

Q2: Un A20B-2004-0241 contaminé peut-il être nettoyé au lieu d'être remplacé?

Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.

Cela vaut la peine d'essayer avant de s'engager à remplacer une planche.

Contamination importante par des dépôts épais, liquide de refroidissement avec des additifs de coupe hydrosolubles, or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.

Q3: Après le remplacement de l'A20B-2004-0241, un voyant demeure toujours allumé et un autre ne s'allume jamais.

Ces symptômes suggèrent des problèmes de câblage plutôt qu'une carte de remplacement défectueuse.

Éclairage permanent: vérifier s'il y a un court-circuit sur le câblage de sortie (câbles de lampe se touchant, mise à la terre défectueuse du luminaire ou court-circuit d'un connecteur de broche à broche).

Ne jamais allumer: vérifier si le câblage de sortie ne présente pas un circuit ouvert (câble cassé, connecteur débranché, besoin de remplacer la lampe).

En outre, vérifiez que le type de pilote de sortie de la carte de remplacement (sortie versus sortie de plongée, LED versus pilote à incandescence) correspond à la carte d'origine et aux lampes installées dans le panneau.Si le type de pilote n'est pas correspondant, certains feux peuvent se comporter de façon inattendue.

Q4: Comment identifier l'A20B-2004-0241 comme nécessitant un remplacement par rapport à l'unité de connexion du panneau d'opérateur avec laquelle il est connecté?

L'isolement de la défaillance entre la carte d'entrée/sortie du panneau d'opérateur et l'unité de connexion à laquelle il se connecte nécessite une approche systématique de suivi du signal.tester la continuité du bouton avec un multimètre (confirme que le bouton fonctionne lui-même).

Ensuite, testez le signal à la broche de connexion de l'A20B-2004-0241 (confirme que le câblage du bouton à la carte est intact).

Ensuite, vérifiez si le signal atteint le CNC.

Si la continuité est confirmée au connecteur mais que le signal n'atteint pas le PMC, la faute est dans la carte ou son chemin de communication avec le CNC.

Si la continuité échoue au connecteur, la faute est dans le câblage ou le bouton.

Q5: Quelle est la procédure de protection ESD correcte lors de la manipulation et de l'installation de l'A20B-2004-0241?

Ne manipulez la carte que si vous portez une sangle de poignet ESD mise à la terre et connectée à un point de mise à la terre vérifié dans l'armoire électrique de la machine.Conserver la carte dans son emballage antistatique jusqu'au moment de l'installation.

Ne placez jamais le tableau sur des surfaces de carton, de plastique ou de bois ordinaires.

Évitez de toucher le côté des composants de la carte ̇ tenez-la par les bords du PCB. Lors de l'insertion de la carte dans son connecteur, appliquez une pression uniforme sur toute la longueur de la carte plutôt qu'une force à une extrémité.Éteignez complètement la machine avant toute installation ou le retrait du panneau.

Ces précautions sont essentielles pour les panneaux d'opérateur, car ils disposent de nombreuses interfaces de connecteurs qui sont des points d'entrée potentiels de l'ESD.
