La couche de contrôle à l'intérieur d'un module d'entraînement Alpha

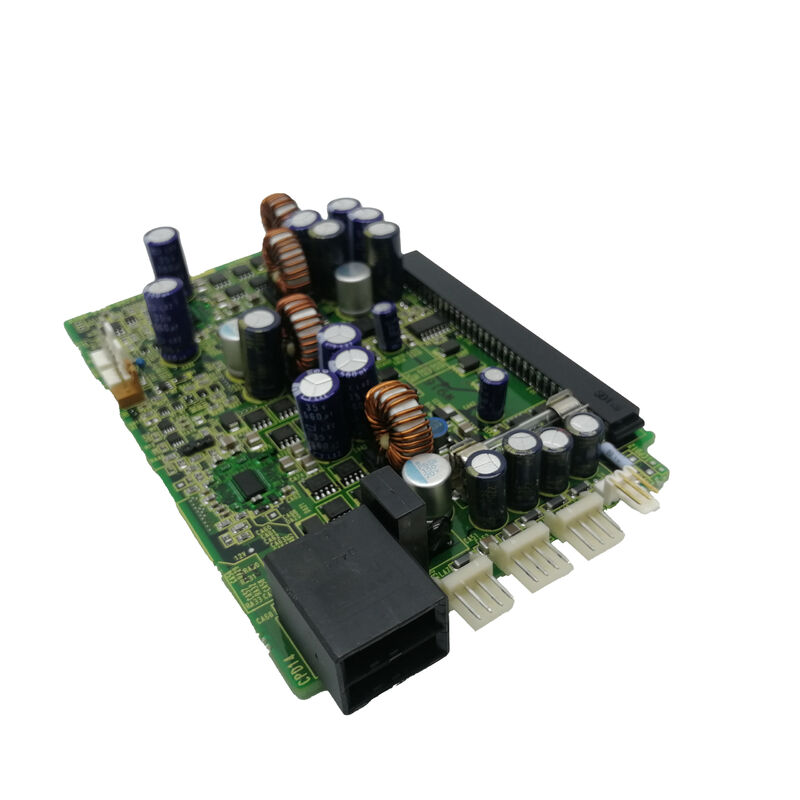

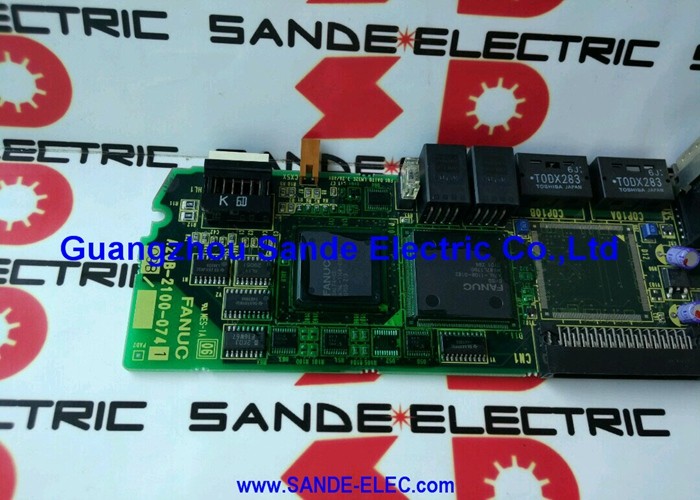

La A20B-2100-0030 est la carte de contrôle de la série A20B-2100 de FANUC — la carte avant qui fournit l'intelligence de contrôle dans un module amplificateur de servomoteur ou de broche série Alpha. Comprendre ce que fait cette carte, et ce qu'elle ne fait pas, est essentiel pour un diagnostic de panne correct.

Un module d'entraînement FANUC Alpha est un assemblage à deux couches. La carte d'alimentation de base gère tout ce qui est haute tension : pont redresseur, condensateurs de bus DC, modules IGBT, pilotes de grille et détection de courant. La carte de contrôle avant gère tout ce qui est numérique : réception des commandes de position d'axe du CNC via la liaison fibre optique FSSB (ou l'interface analogique Type-A), calcul du courant de référence à partir de l'erreur de position, exécution de l'algorithme de contrôle de courant pour générer des cycles de service PWM, et transmission des données de statut et d'alarme au CNC.

Ces deux couches tombent en panne par des mécanismes différents. Les modules IGBT sur la carte d'alimentation se dégradent par cycles thermiques et contraintes de surintensité. La carte de contrôle tombe en panne par vieillissement des condensateurs électrolytiques (affectant l'alimentation interne de la carte), dommages ESD lors de l'entretien, ou défaillances de circuits intégrés individuels. Parce qu'ils tombent en panne indépendamment, une carte d'alimentation peut être entièrement saine tandis que la carte de contrôle est défectueuse — et vice versa. Identifier quelle couche est tombée en panne avant de commander des pièces évite de remplacer du matériel en bon état.

Codes d'alarme qui indiquent la carte de contrôle

Trois catégories d'alarmes impliquent spécifiquement la carte de contrôle de la série A20B-2100 plutôt que le moteur ou la carte d'alimentation :

Alarmes de communication FSSB (SV200/SV400) : La carte de contrôle contient le circuit intégré de l'émetteur-récepteur optique FSSB qui relie le variateur au CNC. Un émetteur-récepteur défectueux produit des défauts de communication FSSB même avec un câble fibre intact.

Alarmes d'encodeur (alarme servo 8) : La carte de contrôle décode les données série de l'encodeur du servomoteur. Si le circuit récepteur d'encodeur de la carte tombe en panne, le CNC ne reçoit aucun retour de position et génère des alarmes de défaut d'encodeur — souvent attribuées à tort à l'encodeur ou au câble avant que la carte ne soit prise en compte.

Erreur de suivi excessive (alarme servo 9/A) : Un amplificateur opérationnel défectueux, un CAN cassé, ou une alimentation perdue sur la carte de contrôle perturbe la boucle de contrôle de courant. Le variateur délivre un courant incorrect ou nul, l'erreur de position s'accumule, et le CNC se déclenche sur une erreur de suivi excessive.

Série A20B-2100 — La correspondance du suffixe est critique

La famille A20B-2100 couvre une large gamme de configurations de modules d'entraînement — les amplificateurs mono-axe, bi-axe et broche à différentes puissances nominales utilisent tous des cartes de cette série. Les quatre derniers chiffres identifient la variante spécifique. Différents suffixes correspondent à différents types de variateurs, différents types d'interfaces et différents paramètres de série de moteurs.

L'installation d'une carte avec un suffixe incorrect provoque une alarme immédiate ou un comportement moteur incorrect. Si l'étiquette de la carte d'origine est illisible, identifiez la carte appropriée en recoupant la spécification de commande du module d'entraînement (A06B-6096-Hxxx ou A06B-6079-Hxxx) avec le manuel de maintenance de la série FANUC Alpha.

Spécifications clés

FAQ

Q1 : Comment confirmer que la carte de contrôle est défectueuse plutôt que la carte d'alimentation ou le moteur ?

Le schéma des codes d'alarme est le premier indicateur. Les alarmes de communication FSSB qui persistent après le remplacement du câble fibre pointent vers l'émetteur-récepteur de la carte. Les alarmes d'encodeur qui persistent après avoir vérifié l'intégrité du câble et testé avec un moteur connu pour être bon impliquent le récepteur d'encodeur de la carte. Le diagnostic définitif est le test par échange de cartes : installez une A20B-2100-0030 connue pour être bonne sur le variateur suspect — si le variateur fonctionne correctement, la carte d'origine est confirmée défectueuse.

Q2 : Les différentes variantes de suffixe A20B-2100 (par exemple, -0030 vs -0031) peuvent-elles être utilisées de manière interchangeable ?

Non. Différentes variantes des quatre derniers chiffres correspondent à différents types de modules d'entraînement, protocoles d'interface et paramètres moteur. Le remplacement doit correspondre exactement au numéro de pièce d'origine. Si la carte d'origine est illisible, utilisez le numéro de spécification de commande du module d'entraînement pour identifier la carte appropriée dans la documentation de maintenance de la série FANUC Alpha.

Q3 : La réparation au niveau des composants de la A20B-2100-0030 est-elle viable ?

Oui, par l'intermédiaire de centres de réparation spécialisés FANUC équipés de bancs d'essai au niveau des composants. Les éléments de réparation courants sont les condensateurs électrolytiques, les optocoupleurs, les cristaux d'oscillateur d'horloge et les circuits intégrés de régulateur de tension. Une réparation complète de la carte par un centre expérimenté restaure généralement la carte aux spécifications fonctionnelles. Pour les machines de grande valeur où les temps d'arrêt sont coûteux, la réparation est presque toujours plus rentable que l'approvisionnement en stock neuf ancien, qui peut être indisponible ou proposé à un prix élevé.

Q4 : Quelle est la procédure correcte pour remplacer la A20B-2100-0030 ?

Mettez la machine hors tension et attendez que le bus DC du module d'entraînement se décharge — observez le voyant indicateur de charge. Installez le remplacement en respectant les précautions ESD et assurez-vous que tous les connecteurs et les connexions fibre optique sont bien en place. Mettez sous tension et observez l'affichage LED au démarrage ; un affichage normal "0" ou "-" indique une initialisation réussie. Vérifiez l'alarme 9001 (paramètres servo non définis) — si elle est présente, rechargez les paramètres d'axe à partir de la sauvegarde avant de déplacer l'axe.
