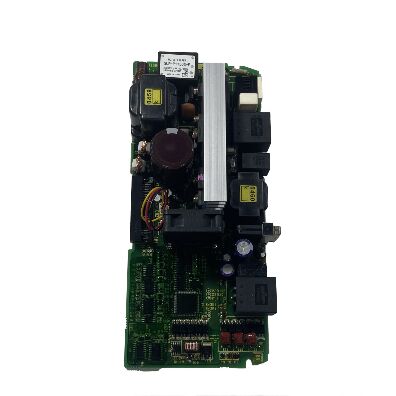

A20B-2100-0740 | PCB de commande FANUC série αis SVM1-160i — 160 A monoaxe/A06B-6114-H106/carte de câblage A16B-2203-0662

Série αis — Servo Alpha amélioré pour CNC hautes performances

La série FANUC αis (Alpha iS) représente une évolution de la plate-forme de servomoteur Alpha-i, spécifiquement optimisée pour l'usinage à grande vitesse et de haute précision. La désignation « iS » (i = i-génération, S = haute vitesse ou spécification améliorée) positionne cette série au-dessus des variateurs Alpha-i standard dans les applications où les performances de contour maximales sont la priorité.

Les modules SVM1 de la série αis (série A06B-6114) sont les modules de servoamplificateurs à axe unique pour cette plate-forme, couvrant une gamme de courants nominaux de crête pour les différentes exigences des moteurs d'axe :

L'A20B-2100-0740 est le PCB de contrôle pour leSVM1-160i— la variante de courant de crête de 160 A, qui convient aux applications mono-axe les plus exigeantes de la gamme de produits αis.

Spécifications clés

PCB de commande et carte de câblage - Fonctions complémentaires

Le SVM1-160i contient deux PCB principaux :

A20B-2100-0740 (carte de commande) :La couche intelligente. Communique avec la CNC via FSSB, exécute l'algorithme de contrôle de courant HRV, traite le retour de l'encodeur et génère des signaux de commande de grille pour les dispositifs IGBT.

A16B-2203-0662 (carte de câblage) :La couche de connecteur physique. Fournit des connexions de bornes de bus CC, des connexions de sortie de moteur triphasé, des connecteurs de câble d'encodeur et l'interface mécanique avec le câblage de l'armoire de variateur. Transporte les conducteurs classés 160A.

Un défaut dans l'A20B-2100-0740 se manifeste généralement par des erreurs de communication FSSB ou des pannes de servocommande. Un défaut dans la carte de câblage A16B-2203-0662 se manifeste par une puissance de sortie ou des symptômes liés à la connexion.

Scénarios d'application

Défaut de la carte de contrôle SVM1-160i :Un FANUC αis SVM1-160i (A06B-6114-H106) développe une alarme de communication FSSB. Le tableau de câblage et les dispositifs d’alimentation sont testés correctement. L'A20B-2100-0740 est identifié comme étant le défaut. Le remplacement rétablit la communication et le contrôle du servo.

Maintenance lourde des axes du centre d'usinage :Un grand centre d'usinage horizontal doté d'une table d'indexation lourde utilise le SVM1-160i pour son axe rotatif. Lors de la maintenance programmée, l'A20B-2100-0740 est remplacé de manière proactive pour éviter toute défaillance de la carte de contrôle en production.

FAQ

Q1 : Qu'est-ce que la série αis et en quoi diffère-t-elle de la série Alpha-i (αi) standard ?

La série αis (Alpha iS) (numéros de commande A06B-6114) est une version améliorée de la plate-forme d'entraînement Alpha-i, optimisée pour les exigences d'usinage à grande vitesse et de haute précision des applications d'usinage de matrices et de moules, de l'aérospatiale et de précision. La série αis utilise une conception de moteur et d'entraînement révisée par rapport à la série standard A06B-6096 (Alpha-i FSSB). L'A20B-2100-0740 est spécifique à la série αis A06B-6114 et n'est pas interchangeable avec l'A20B-2100-0540 utilisé dans la série standard A06B-6096.

Q2 : Le remplacement de l'A20B-2100-0740 nécessite-t-il des modifications des paramètres du servo ?

Les paramètres du servo (ID du moteur, type d'encodeur, valeurs de gain, limites de courant) sont stockés dans la mémoire des paramètres principale de la CNC. Le remplacement du PCB de contrôle n'affecte pas ces valeurs stockées. Après avoir installé le remplacement A20B-2100-0740, la CNC rétablit la communication FSSB et applique les paramètres existants à la nouvelle carte.

Q3 : Quelle sécurité de décharge s'applique avant de manipuler l'A20B-2100-0740 à l'intérieur du SVM1-160i ?

Le SVM1-160i dispose d'une batterie de condensateurs de bus CC nettement plus grande que les variantes SVM1 plus petites, en raison de sa puissance nominale de 160 A. Plus d'énergie stockée signifie un temps de décharge plus long après la coupure de l'alimentation secteur. Suivez toujours le temps d'attente spécifié dans le manuel de maintenance de la série αis avant d'ouvrir le module. Vérifiez la décharge avec un voltmètre CC calibré.

Q4 : Le A20B-2100-0741 (panneau arrière) est-il le même que le A16B-2203-0662 ?

L'A20B-2100-0741 est répertorié comme « Carte de circuit imprimé de panneau arrière de servomoteur » – un composant de câblage/de panneau arrière associé dans la famille de variateurs αis SVM1. Le manuel de maintenance FANUC αis identifie spécifiquement l'A16B-2203-0662 comme étant la carte de câblage du SVM1-160i (A06B-6114-H106). Les deux servent au connecteur physique et à la fonction de connexion à courant élevé, mais confirment dans la documentation du variateur quelle carte spécifique s'applique au module installé.

Q5 : A20B-2100-0740 peut-il être utilisé dans le SVM1-360i (A06B-6114-H109) ?

Non. Le SVM1-360i utilise un PCB de contrôle différent (A20B-2100-0830) et un tableau de câblage différent (A16B-2203-0625). Le courant nominal de crête de 360 ​​A nécessite une mise à l'échelle du retour de courant et un matériel d'interface de commande de grille différents par rapport au SVM1-160i de 160 A. Ces cartes de commande servent des valeurs nominales de courant spécifiques au sein de la famille αis SVM1 et ne peuvent pas être échangées entre les modèles.
