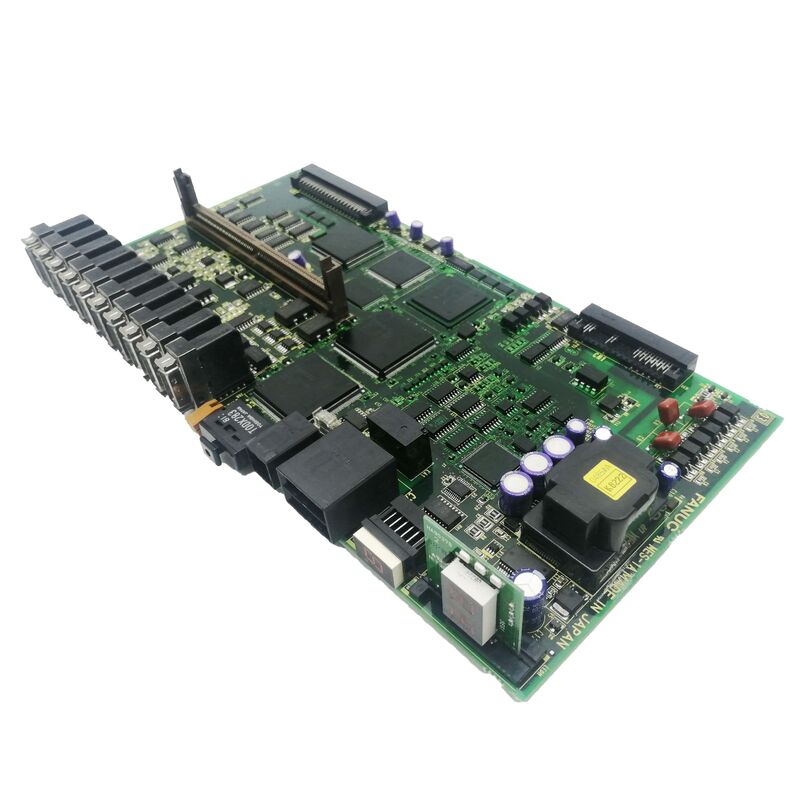

Le module A20B-2101-0012 du Fanuc doit être équipé d'un module A20B21010012 A2OB-21O1-OO12.

A20B-2101-0012 FANUC Beta βiSVPM2 Servo/Spindle Drive Board Série A06B-6134 / à double axe + 15 kW SVSP / 0i-MC et 18/21i-B CNC

A06B-6134 Une unité, trois fonctions de conduite

L'unité Beta SVSP (Servo/Spindle Power) de la série FANUC A06B-6134 est un entraînement intégré conçu pour les petites machines-outils CNC où l'espace et l'efficacité des coûts sont importants.Trois fonctions qui occuperaient autrement trois modules séparés sont combinées dans un seul boîtier:

Appareil de commande électrique à courant continu:L'unité comprend sa propre étape de conversion de puissance sans PSM externe (module d'alimentation électrique).Le courant alternatif se connecte directement à l'unité et le redresseur interne génère le bus CC pour les étapes de sortie du servo et de la broche.

Pour les appareils à commande numérique:Deux servo-axes (X et Z sur un tour CNC, ou X et Y sur un petit centre d'usinage) sont entraînés par la même unité.

Commande de la broche de 15 kW:Un troisième canal entraîne le moteur à fuseau à fuseaux

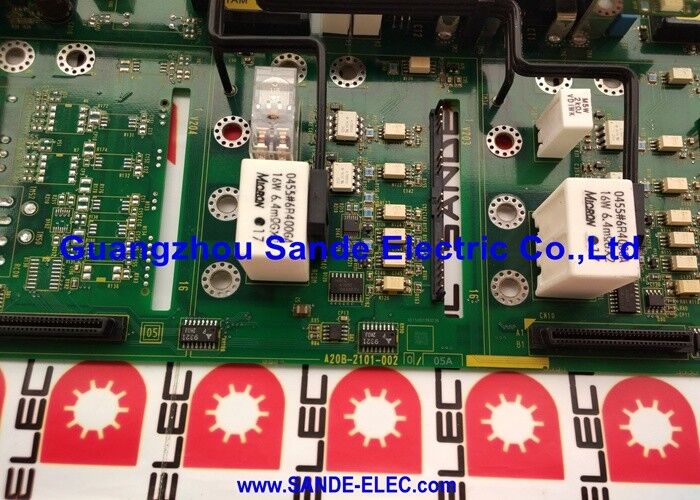

L'A20B-2101-0012 est la carte d'entraînement servo/fuseau située à l'intérieur de cette unité intégrée, l'un des principaux PCB confirmés dans l'assemblage A06B-6134-H203#A aux côtés de la carte de puissance A20B-2101-002x.

Informations clés sur le produit

Contextes de la machine-outil Où se trouve cette unité

L'A06B-6134 SVSP est généralement utilisé sur les "machines-outils CNC moins exigeantes"et machines d'entraînement pour lesquelles le matériel complet de l'armoire Alpha-i (PSM + SVM + SPM séparé) serait physiquement et économiquement disproportionné.

Cette unité "est normalement livrée avec des commandes 18/21i-B tardives ou plus que probable avec le système de contrôle 0i-MC populaire comme alternative moins chère" aux configurations haut de gamme.

• Un centre d'usinage CNC compact à trois axes utilise deux des servo-canaux pour X et Y; Z est manipulé séparément ou par un entraînement dédié.
• Un tour CNC utilise les deux canaux X (slide croisé) et Z (carriage), le canal de fuseau entraînant la fuseau de tournage principal.

La carte d'entraînement A20B-2101-0012 à l'intérieur de cette unité gère le servo et la commutation de broche pour ces canaux.

Scénarios d'application

Erreur de la carte de conduite SVSP:Un centre d'usinage CNC compact avec une unité SVSP A06B-6134-H203#A développe une alarme de servo ou de broche.Le remplacement au niveau de la carte rétablit la fonction de conduite complète.

Maintenance de l'intégration CNC:Un atelier de maintenance qui répare un centre d'usinage CNC 0i-MC remplace l'A20B-2101-0012 dans le cadre d'une réparation complète de l'unité SVSP.

Questions fréquentes

Q1: L'A20B-2101-0012 est-il la carte électrique (A20B-2101-002x) ou une carte distincte dans l'A06B-6134-H203?

"Contient A20B-2101-002x & A20B-2101-0012" dans le numéro A06B-6134-H203#A.Les deux panneaux remplissent des fonctions distinctes A20B-2101-002x (décrit comme A20B-2101-0022 ailleurs) est la carte de câblage d'alimentation transportant des chemins de courant élevé; A20B-2101-0012 est la carte d'entraînement servo/fuseau fournissant une logique de commande.

Q2: Pour quels servomoteurs le A06B-6134-H203 est-il classé avec A20B-2101-0012?

La capacité de 13 A par canal des axes A06B-6134-H203#A correspond aux servo-moteurs FANUC Beta de classe bi8 et bi12.Confirmer le modèle du servo moteur à partir de la plaque d'immatriculation de la machine avant de remplacer ou de mettre à niveau le matériel de servo-entraînement.

Q3: Le remplacement de l'A20B-2101-0012 nécessite-t-il des modifications des paramètres du servo ou de la broche?

Le remplacement de la carte d'entraînement A20B-2101-0012 n'affecte aucune valeur de paramètre stockée.Après l'installation du remplacement et le rétablissement de la puissance, l'unité SVSP rétablit ses fonctions d'entraînement selon l'ensemble de paramètres CNC existant.

Q4: Quelles précautions de sécurité s'appliquent avant d'accéder à A20B-2101-0012 à l'intérieur de l'unité SVSP?

L'unité A06B-6134 SVSP est équipée d'une banque de condensateurs de bus CC intégrée.Suivez la procédure de décharge de l'unité A06B-6134 dans le manuel de maintenance FANUC de la série Beta i, et vérifier la décharge du bus avec un voltmètre CC avant d'accéder aux cartes internes.

Q5: Que signifie "biSVPM2" dans la description du produit?

La désignation "biSVPM2" identifie le module fonctionnel de l'unité A06B-6134 SVSP auquel appartient la carte A20B-2101-0012.Il se réfère à la section Beta i Servo/Spindle Power Module de l'unité SVSP, distinguant ce module interne de la section d'alimentation de l'unité et d'autres ensembles internes..
