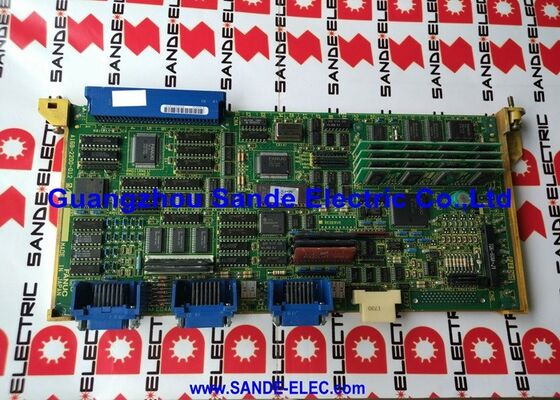

FANUC A20B-2101-0040 | PCB de lecteur Alpha i SVM1 — Série A06B-6117 / 6 ports / connexion à montage latéral en ruban

Intelligence côté variateur pour le servoamplificateur A06B-6117

L'A20B-2101-0040 est le circuit imprimé de commande à l'intérieur du servoamplificateur Alpha i SVM série A06B-6117 de FANUC — un module à axe unique utilisé dans les systèmes de machines-outils CNC FANUC. À l'intérieur de tout Alpha i SVM, le matériel est divisé entre deux cartes principales : une carte de contrôle qui traite les commandes d'asservissement de la CNC et ferme la boucle de contrôle, et la carte de commande - l'A20B-2101-0040 - qui convertit ces signaux de commande en commandes de grille à transistor qui commutent le courant du moteur.

La carte d'entraînement se trouve la plus proche de l'étage de puissance. Il génère les signaux de porte PWM qui activent les transistors de sortie IGBT précisément aux bons moments pour produire la forme d'onde de courant moteur commandée. Il gère également la mesure du retour de courant en temps réel dont la boucle d'asservissement a besoin pour réguler le couple moteur. Si cette carte tombe en panne, les signaux de porte deviennent incorrects ou disparaissent complètement — le courant du moteur devient incontrôlé, produisant des déclenchements par surintensité, des alarmes de phase ou une défaillance complète de la sortie.

La connexion latérale à 6 ports de type ruban est une caractéristique physique de cette génération de carte de lecteur. Six points d'interface de signal se trouvent le long du bord de la carte sous forme de ruban, accessibles depuis le côté de l'amplificateur pendant la maintenance. La disposition latérale permet à la carte d'être partiellement entretenue dans le boîtier de l'amplificateur sans démontage complet du module.

Spécifications clés

Distinguer les défauts de la carte de lecteur des défauts de la carte de contrôle

Les codes d'alarme de l'étage de puissance sur le servoamplificateur FANUC — surintensité (alarme 6), tension du circuit intermédiaire (alarme 5 ou 9), alarme de défaut IPM ou de perte de phase — pendant le fonctionnement du moteur pointent vers la carte variateur. Ce sont des alarmes de chemin de courant : la carte se trouve dans le chemin direct du courant de phase du moteur.

Les alarmes de communication FSSB, les échecs d'initialisation du servo ou les alarmes apparaissant avant que le mouvement ne soit commandé indiquent des défauts de la carte de contrôle ou du chemin de communication plutôt que la carte de commande. L'interprétation correcte du code d'alarme avant de commander des cartes de remplacement élimine les coûts inutiles liés au remplacement du matériel fonctionnel.

FAQ

Q1 : L'A20B-2101-0040 fonctionne-t-il avec A06B-6114 ou d'autres variantes Alpha i SVM ?

Non. L'A20B-2101-0040 est spécifiquement adapté à l'architecture d'interface, aux niveaux de signal et à la disposition physique des connecteurs de la série A06B-6117. A06B-6114 utilise une série de circuits imprimés de lecteur différente (gamme A20B-2100-xxxx) et A06B-6096 utilise toujours des variantes antérieures. L'installation d'une carte de commande d'une mauvaise génération d'amplificateur produit une synchronisation de commande de grille inadaptée, une incompatibilité des connecteurs ou des conflits de circuits de protection. Confirmez la propre étiquette de l'amplificateur avant de spécifier un remplacement.

Q2 : L'A20B-2101-0040 peut-elle être testée en tant que carte autonome ?

Les tests au banc autonomes de ce PCB de variateur ne sont pas concluants : la vérification fonctionnelle du variateur de grille nécessite que le module amplificateur complet fonctionne sous la charge du moteur, où la pleine tension du bus CC, le retour de courant et les conditions thermiques sont présents. Les tests d'échange avec un A20B-2101-0040 confirmé dans le module amplificateur complet constituent l'approche de vérification valide.

Q3 : L'alarme SVM apparaît uniquement lorsque l'axe est sous charge. Cela suggère-t-il un défaut de la carte de lecteur ?

Les défauts dépendants de la charge (alarmes de surintensité ou thermiques qui apparaissent uniquement sous la charge du moteur mais disparaissent au ralenti) sont cohérents avec une défaillance limite dans le chemin de commutation de courant de la carte variateur. Un transistor ou un pilote de grille aux performances marginales peut gérer des conditions de ralenti à basse vitesse mais échouer aux niveaux de courant commandés sous charge. Un échange de carte de lecteur dans des conditions de test supervisées (charge augmentant progressivement) constitue le diagnostic approprié.

Q4 : Comment l'A20B-2101-0040 est-il identifié à partir d'un pool de cartes de lecteur Alpha i similaires ?

Lisez directement l'étiquette du numéro de pièce sur la carte : la désignation complète A20B-2101-0040 est imprimée sur la carte. N'essayez pas d'identifier les cartes de disques Alpha i par simple comparaison visuelle. Les variantes adjacentes (A20B-2101-0041 à -0045) peuvent sembler physiquement identiques tout en servant différentes configurations SVM. L'étiquette du panneau est la seule source d'identification fiable.

Q5 : La réparation est-elle viable pour l'A20B-2101-0040, ou le remplacement est-il la seule option ?

La réparation est disponible auprès des spécialistes des circuits imprimés FANUC Alpha i drive. Les pannes réparables courantes incluent la défaillance du circuit intégré du pilote de grille, les composants de protection côté IGBT et les dommages au circuit de détection de courant. Les centres de réparation équipés de dispositifs de test A06B-6117 peuvent vérifier la carte réparée au courant nominal maximum avant le retour. Pour une carte ayant subi de graves dommages dus à une surintensité (composants visiblement brûlés), le remplacement est plus économique que la réparation.
