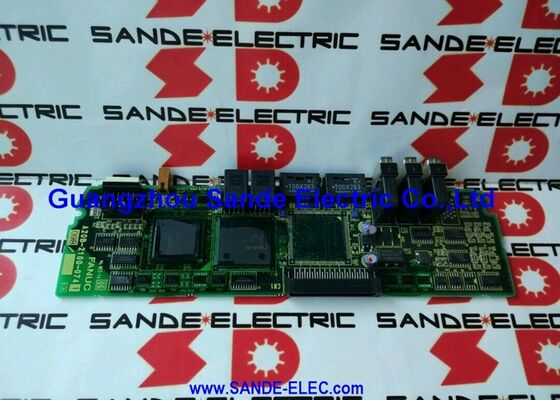

1 PC Utilisé Fanuc A20B-2101-0350 carte de PCB en bon état A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 FANUC Alpha iSP PCB de commande de broche A06B-6141 / type A / série 6141

A06B-6141 L'amplificateur à fuseau Alpha iSP

L'A20B-2101-0350 est le circuit imprimé de commande de type A monté à l'intérieur de l'amplificateur à broche de la série Alpha iSP (i Spindle) de la série FANUC A06B-6141.L'A06B-6141 est l'amplificateur à fuseau intégré de la série Alpha i de FANUC combinant le redresseur, le freinage régénératif et les fonctions de l'onduleur en une seule unité compacte.

Le circuit imprimé de commande (A20B-2101-0350) est la couche d'intelligence du lecteur.

Régulation de la vitesse de la broche:Réception des commandes de vitesse du CNC via l'interface de broche en série et calcul de la fréquence et de la tension de sortie de l'onduleur requises pour atteindre la vitesse de broche commandée.

Contrôle de l'orientationGestion de la fonction d'orientation de la broche: arrêt de la broche à une position angulaire précise pour le changement d'outil, la synchronisation de l'appui rigide et le contournement de l'axe Cs.

Communication en série:Gestion de la communication entre le CNC et l'entraînement de broche par le protocole de broche en série FANUCla commande de commande de commande de commande de commande de commande de commande de commande de commande, mode, activer).

Fonctions de protection:Surveillance de la température du lecteur, du sur courant, de la surtension et de l'intégrité de la rétroaction de l'encodeur, générant les codes d'alarme appropriés sur l'affichage du lecteur lorsqu'un problème est détecté.

Principales spécifications

Fonctions du connecteur

L'A20B-2101-0350 est équipé de plusieurs connecteurs définis qui interagissent avec le reste du système d'entraînement:

Le code de référence doit être le suivant:Les connecteurs de communication de broche en série connectent l'entraînement de broche à l'interface de broche en série du CNC. Ils transportent les commandes bidirectionnelles et les données de rétroaction entre le CNC et l'entraînement.

Je vous en prie.Les connecteurs de rétroaction du codeur de position du moteur de broche (spindle motor position encoder feedback connectors) ‡ qui reçoivent les données de vitesse et de position du moteur du codeur monté sur le moteur de broche.

JYA2 / JYA3:Connecteurs de rétroaction supplémentaires typiquement pour les signaux du codeur de position ou des capteurs d'orientation utilisés dans les fonctions d'orientation des broches et de l'axe Cs.

JX4 / JY1:Connecteurs d'interface pour des signaux supplémentaires

Scénarios d'application

A06B-6141 alarme à entraînement de broche ‡ défaillance du PCB de commande:Un amplificateur de broche FANUC Alpha iSP produit une alarme de niveau de contrôle (pas une panne d'alimentation).Le PCB de commande A20B-2101-0350 est identifié comme étant le défautLe remplacement rétablit la fonction de l'entraînement de broche.

Échec de l'orientation de la broche:Un centre d'usinage CNC développe des défauts d'orientation de la broche ∙ la broche ne s'arrête pas à la position correcte pour le changement d'outil.A20B-2101-0350 est identifié comme défaut de commande.

Questions fréquentes

Q1: Comment puis-je confirmer que A20B-2101-0350 est le bon PCB de commande pour mon entraînement à broche?

Identifiez le numéro de modèle de l'amplificateur à broche sur la plaque d'immatriculation de l'entraînement, si elle indique A06B-6141, alors A20B-2101-0350 est le bon PCB de commande de type A.Vérifiez également la désignation "Type A" sur l'étiquette de la carte installéeLa "série 6141" dans la description du produit s'aligne directement sur l'amplificateur à broche A06B-6141.

Q2: Qu'est-ce que le "type A" dans le contexte de la carte de commande de broche A06B-6141?

Les amplificateurs à fuseaux FANUC peuvent utiliser différentes configurations de circuits imprimés de commande..L'installation du mauvais type (type B dans une position de type A) entraînera des pannes de communication ou des erreurs de contrôle.

Q3: Quelles alarmes de broche indiquent spécifiquement une défaillance A20B-2101-0350?

Les défauts de circuits imprimés de commande produisent généralement des alarmes dans le groupe de communication série de la broche ou des codes de défaut de niveau de commande tels que l'alarme 9 (erreur de communication série), l'alarme 24 (erreur de commande moteur),ou alarme 73 (erreur de carte de commande) comme indiqué sur la LED de l'entraînementLes alarmes de niveau d'alimentation (sur courant, surtension) pointent généralement vers le circuit imprimé de puissance ou les IGBT plutôt que vers la carte de commande.

Q4: Le remplacement de l'A20B-2101-0350 nécessite-t-il une réentrée des paramètres de la broche?

Les paramètres de la broche se trouvent dans la mémoire de paramètres de la broche du CNC, et non dans le circuit imprimé de commande de l'entraînement.le CNC télécharge à nouveau les paramètres de la broche vers l'entraînement via l'interface de la broche en série pendant la séquence d'initialisation de mise en marche- Vérifier le fonctionnement normal de la broche sur toute la plage de vitesses avant de reprendre la production.

Q5: Quelles sont les précautions ESD et de sécurité applicables lors du remplacement de l'A20B-2101-0350?

Éteignez complètement le CNC et le moteur à broche.Vérifiez que les condensateurs du bus CC de l'entraînement sont entièrement déchargés à l'aide d'un voltmètre CC calibré avant d'ouvrir le boîtier d'entraînement. Manipuler l'A20B-2101-0350 à l'aide d'une sangle de poignet antistatique mise à la terre sur une surface protégée contre les ESD.
