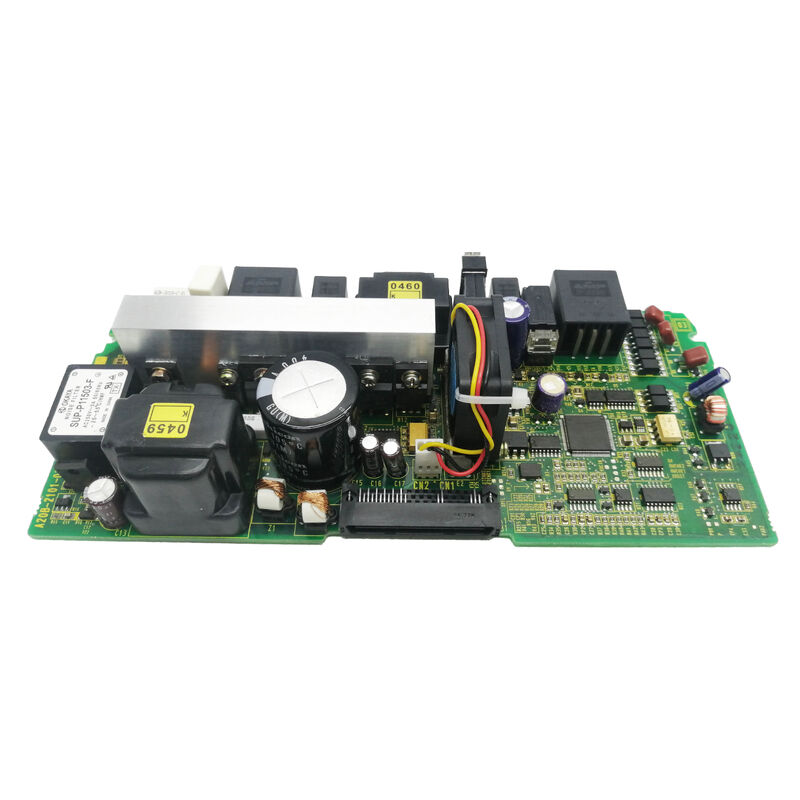

1 PC Utilisé Fanuc A20B-2101-0390 carte de PCB A20B21010390 A2OB-21O1-O39O

A20B-2101-0390 ∙ FANUC Alpha I Series PCB d'alimentation ∙ LED à 7 segments / filtre au bruit embarqué / carte de circuit imprimé PSM

Module d'alimentation Alpha I Fondation énergétique du système d'entraînement

L'A20B-2101-0390 est la carte d'alimentation en circuit imprimé pour le système d'entraînement de la série Alpha I de FANUC.le module d'alimentation (PSM) sert d'unité centrale de conversion d'énergie pour l'ensemble du système d'entraînement, y compris les servo-amplificateurs et les amplificateurs à broche qui lui sont connectés sur le bus CC partagé.

Le PCB A20B-2101-0390 est la carte de contrôle et de surveillance au sein du MPS, gérant:

Contrôle de la rectification:Le PSM convertit l'alimentation électrique du réseau AC triphasé entrant en une tension de bus CC régulée.

Gestion de l'énergie régénératrice:Lorsque le servo ou les axes de broche ralentissent, ils génèrent de l'énergie régénératrice.Le PSM gère cette énergie en la renvoyant au réseau CA (dans les configurations PSM régénératives) ou en la dissipant par une résistance régénérativeL'A20B-2101-0390 contrôle le régénérateur.

Surveillance du bus en courant continu:Le circuit imprimé d'alimentation surveille la tension du bus CC en temps réel, détectant les conditions de surtension et de sous-tension et déclenchant des arrêt de protection avant que l'électronique de puissance ne soit endommagée.

Affichage du statut:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.

Principales spécifications

Filtre du bruit embarqué

La spécification "filtre du bruit à bord" identifie le filtrage EMI (interférence électromagnétique) intégré à l'A20B-2101-0390. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.

Le filtre acoustique intégré sur A20B-2101-0390:

Suppression de l'IME réalisée:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.

Conformité:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.

Scénarios d'application

Faute de circuit imprimé de l'alimentation PSM:Un système d'entraînement FANUC Alpha I élabore des alarmes au niveau PSM lorsque le bus CC ne peut pas être établi ou que le système démarre immédiatement à l'alimentation.le PCB d'alimentation A20B-2101-0390 est identifié comme étant le défautLe remplacement rétablit l'établissement du bus CC et le fonctionnement normal de l'entraînement.

Maintenance du système d'entraînement Alpha I:Le système d'entraînement Alpha I d'une usine de production subit une maintenance planifiée complète.L'A20B-2101-0390 est remplacé dans le cadre du renouvellement de l'électronique du PSM afin d'assurer un fonctionnement fiable de l'alimentation électrique..

Questions fréquentes

Q1: Quel est le rôle du circuit imprimé d'alimentation PSM dans le système d'entraînement Alpha I?

Dans l'architecture Alpha I de FANUC, le PSM est l'unité centrale de conversion d'énergie, il rectifie l'alimentation du réseau CA en trois phases vers le bus CC utilisé par tous les servo-amplificateurs connectés.Le A20B-2101-0390 est le PCB de contrôle au sein du PSMSans un PSM fonctionnel, aucun servo ou entraînement de broche dans le système ne peut fonctionner.

Q2: Que signifient les codes LED à 7 segments figurant sur A20B-2101-0390?

L'affichage en 7 segments affiche deux types d'informations: les codes d'état pendant le fonctionnement normal (confirmant que le PSM est actif et que le bus CC est prêt) et les codes d'alarme pendant les conditions de défaillance.Les codes d'alarme sont numériques, chaque numéro correspond à un type de défaut spécifique documenté dans le manuel d'entretien du servoamplificateur FANUC Alpha I.La lecture du code affiché est le point de départ de tout diagnostic de défaut de PSM.

Q3: Quelles précautions de sécurité sont requises avant de remplacer A20B-2101-0390?

Le PSM contient de grands condensateurs filtrants qui stockent de l'énergie CC haute tension (généralement un bus CC de 300 à 600 V) après le retrait de l'alimentation électrique.Éteignez et verrouillez l' alimentation, puis attendez le temps de décharge spécifié dans le manuel d'entretien (généralement 5 à 10 minutes). Vérifiez que la tension du bus CC est inférieure à 30 V à l'aide d'un voltmètre calibré avant de manipuler les cartes internes.

Q4: Le remplacement de l'A20B-2101-0390 nécessite-t-il une reconfiguration du système d'entraînement?

Le circuit imprimé d'alimentation PSM ne contient pas de stockage de paramètres configurable par l'utilisateur. Tous les paramètres de servo et de broche résident dans la mémoire de paramètres du CNC.Après l'installation du remplacement A20B-2101-0390 et le rétablissement de l'alimentationVérifiez que l'affichage en 7 segments montre le bon état de préparation avant d'activer le CNC et de tester les entraînements de servo et de broche.

Q5: Quelles sont les différences entre le PSM Alpha I (A20B-2101-0390) et les précédents PSM de la série Alpha?

La désignation "Alpha I" indique la génération de la série i du système d'entraînement Alpha de FANUC, une évolution de la série Alpha antérieure avec des performances améliorées, une meilleure intégration,et les protocoles de communication mis à jour. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
