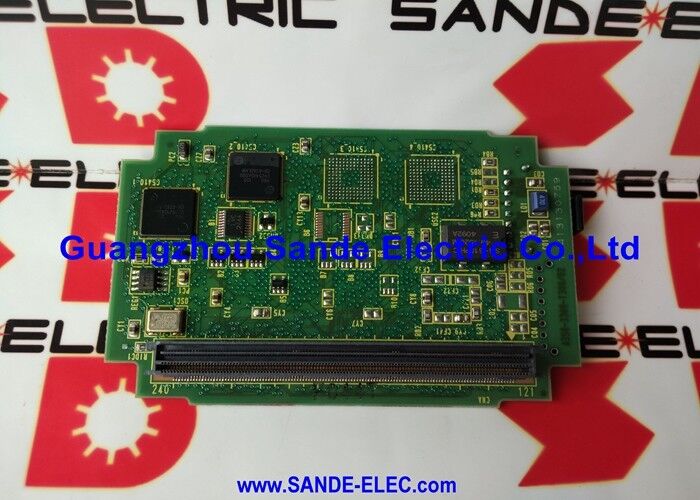

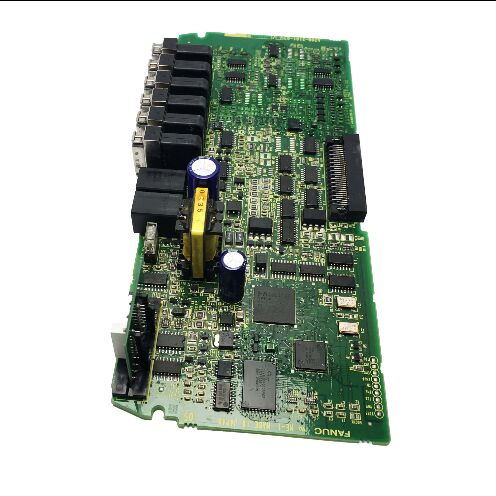

1PC Utilisé FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 ∙ FANUC A20B-2101 série carte d'alimentation ∙ Système d'entraînement CNC PCB / A20B-2101-063x Famille / Pièce de rechange pour l'automatisation industrielle

A20B-2101-063x Une famille de cartes de puissance d'entraînement

L'A20B-2101-0631 appartient à un ensemble étroitement apparenté de circuits électriques de la série A20B-2101 ¢ le groupe 063x, comprenant A20B-2101-0630, 0631, 0632, et 0633.Ces cartes sont répertoriées ensemble sous le nom de "FANUC power boards"," indiquant qu'ils remplissent des fonctions parallèles au sein de la même famille d'entraînement ou couvrent des variantes progressives de la même application de carte de puissance.

Au sein de la série A20B-2101 en général, les cartes de puissance apparaissent dans divers contextes d'entraînement et d'alimentation:

à haute résistance à l'usureY compris les cartes pour les entraînements SVM1 Beta-i (comme A20B-2101-0090 et 0091 pour les variantes 4A et 20A) et les cartes d'alimentation de la série Alpha-i plus grandes pour les modules à un seul axe à courant plus élevé.

Plaques de modules d'alimentation électriquey compris la famille A20B-2101-0390 (plaques Alpha-i PSM haute puissance avec affichage LED à 7 segments) qui fournissent l'alimentation en courant continu du bus pour l'ensemble du servo-cabine.

Les panneaux d'alimentation des robots par servo:y compris les cartes de puissance à entraînement servo à 6 axes (A20B-2101-0221, A20B-2101-0511) pour les ensembles d'entraînement conjoint des robots FANUC.

L'A20B-2101-0631 fonctionne dans ce contexte de panneau d'alimentation, fournissant la fonction de couche d'alimentation pour le module d'entraînement ou d'amplificateur spécifique dans lequel il est installé.

Informations clés sur le produit

Les cartes de puissance dans l'architecture des modules de conduite

Dans les modules d'amplificateur à servo et à fuseau de FANUC, les cartes de puissance remplissent les fonctions de couche à courant élevé que les cartes de commande ne peuvent pas:

Interface de bus à courant continu:Les cartes électriques transportent les conducteurs de cuivre lourds et les connecteurs à courant élevé qui relient le module au bus CC.Le potentiel de bus 200 ′′ 300VDC et les courants de pointe qui circulent pendant l'accélération du moteur rendent ce matériel fondamentalement différent des signaux au niveau logique de la carte de contrôle.

Interface de la phase de sortie du moteur:Les circuits électriques acheminent la sortie en trois phases de l'étape de commutation IGBT vers les connecteurs du câble du moteur, transportant le courant nominal complet du moteur.

Détection de courant:Des capteurs à effet Hall ou des shunts résistifs sur la carte de puissance mesurent les courants de phase du moteur en temps réel.

Gestion thermique:Les circuits électriques sont physiquement plus proches du dissipateur thermique IGBT que les circuits de commande, et leur disposition doit tenir compte des exigences d'interface thermique de la dissipation d'énergie dans l'entraînement.

Scénarios d'application

Erreur de la carte d'alimentation:Un module d'entraînement FANUC développe des alarmes de surcourant ou de protection matérielle. La carte de commande est confirmée intacte. La carte d'alimentation A20B-2101-0631 est identifiée comme la faute.Le remplacement rétablit la fonction de sortie de puissance de l'entraînement.

Réservoir de maintenance du moteur:Une usine de production maintient l'A20B-2101-0631 comme une pièce de rechange de la carte d'alimentation locale pour permettre une réparation rapide de l'entraînement.

Questions fréquentes

Q1: Quels modules d'entraînement spécifiques utilisent A20B-2101-0631?

L'A20B-2101-0631 appartient au groupe 063x des cartes de puissance A20B-2101. Le module d'entraînement spécifique qui l'utilise est identifié à partir de l'étiquette de la carte à l'intérieur du module applicable.Contrôler le numéro de pièce avec la liste des pièces de rechange du manuel de maintenance FANUC pour le module d'entraînement installé afin de confirmer le rôle fonctionnel exact de la carte.

Q2: Les A20B-2101-0630, 0631, 0632, et 0633 sont-ils interchangeables les uns avec les autres?

Les cartes 063x de la série A20B-2101 sont probablement des variantes de la même famille d'entraînement ̇ éventuellement des capacités de courant ou des configurations d'interface différentes.Ils sont répertoriés ensemble en tant que famille par les fournisseurs de pièces détachéesConfirmez quelle variante spécifique (0630, 0631, 0632, ou 0633) est installée à partir de l'étiquette de la carte avant de commander un remplacement.

Q3: Quelles précautions de sécurité s'appliquent avant d'accéder à l'A20B-2101-0631?

Assurez-vous que la banque de condensateurs du module d'entraînement est complètement déchargée avant tout accès interne.Suivre la procédure d'attente de décharge du manuel de maintenance FANUC pour le module applicable, et vérifier avec un voltmètre CC calibré avant de manipuler les cartes internes.

Q4: Le remplacement de l'A20B-2101-0631 a-t-il une incidence sur les paramètres de l'entraînement?

Non. Les paramètres du lecteur sont stockés dans la mémoire principale des paramètres du CNC, et non dans la carte d'alimentation.Après l'installation du remplacement et le rétablissement de la puissance, le CNC applique les paramètres existants à l'entraînement par l'intermédiaire de son interface de communication servo.

Q5: L'A20B-2101-0631 peut-il être réparé au niveau des composants?

La réparation au niveau des composants des circuits imprimés de la série A20B-2101 est assurée par des centres de service spécialisés FANUC.et dispositifs de protectionPour les machines critiques pour la production, le remplacement direct des cartes est généralement plus rapide que la réparation.
