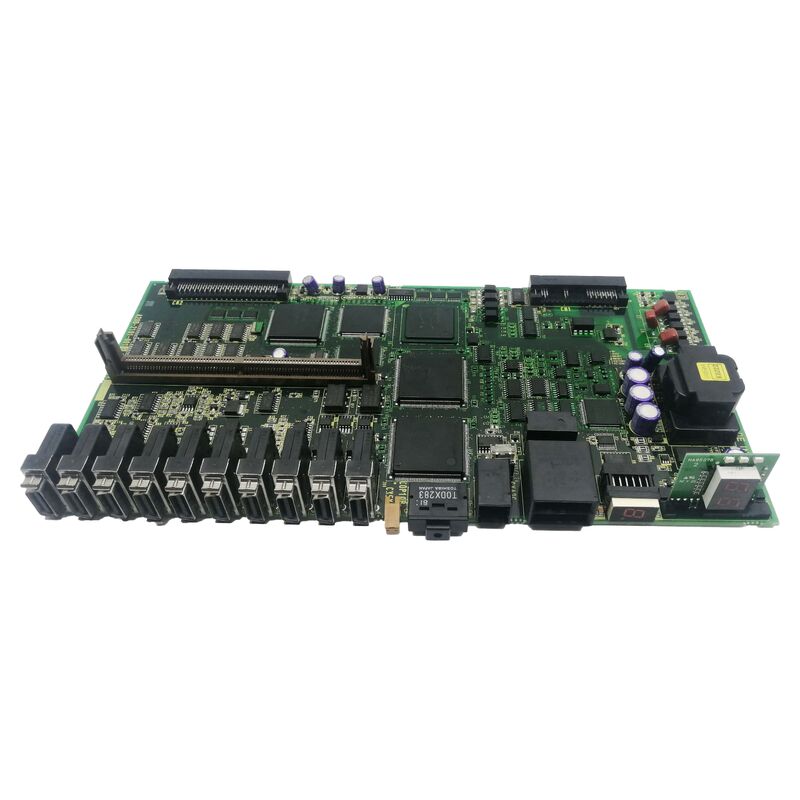

1PC Utilisé FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681 | Carte d'alimentation FANUC série A20B-2101 - Système d'entraînement CNC / Automatisation industrielle / PCB d'origine japonaise

Cartes d'alimentation de la série A20B-2101

La série A20B-2101 couvre une large gamme de cartes d'entraînement et de puissance pour les systèmes CNC et d'automatisation FANUC. Au sein de cette série, les cartes classées comme « cartes d'alimentation » remplissent la fonction essentielle de fournir des tensions d'alimentation régulées et stables aux circuits électroniques des modules de commande et des assemblages matériels CNC.

La gamme de cartes d'alimentation série A20B-2101 couvre plusieurs applications fonctionnelles connues :

Cartes d'alimentation Alpha-i PSM :La famille A20B-2101-0390 (y compris /08A et autres révisions) est confirmée comme « CARTE D'ALIMENTATION AVEC FILTRE DE BRUIT » pour la série haute puissance Alpha-i PSM (Module d'alimentation) — fournissant l'affichage d'état LED à 7 segments et le filtre de bruit intégré pour les unités PSM. Cette carte bien documentée de la même série définit le contexte pour les autres cartes d'alimentation A20B-2101.

Cartes d'alimentation internes du module variateur :D'autres cartes d'alimentation A20B-2101 alimentent les rails d'alimentation logiques internes de 5 V, 15 V et 24 V dans les modules d'amplificateur de servo et de broche — en convertissant le bus CC disponible ou la tension d'alimentation de contrôle en tensions précises nécessaires aux circuits logiques et d'interface du module.

Cartes des séries Beta-i et αis :Les cartes d'alimentation pour les variateurs compacts Beta-i SVM1 et les modules de la série αis apparaissent également dans la numérotation A20B-2101, prenant en charge les besoins de distribution d'énergie du système de variateur complet.

Informations clés sur le produit

Stabilité de l'alimentation électrique : pourquoi c'est important pour le système d'entraînement

Dans une armoire de variateur CNC FANUC, la qualité et la stabilité des tensions d'alimentation internes affectent directement la fiabilité du système :

Stabilité de l'alimentation logique :L'électronique de commande du servoamplificateur (microprocesseurs, pilotes de grille, interfaces d'encodeur) nécessite des alimentations stables de 5 V et 3,3 V dans des tolérances strictes. Les ondulations de tension ou les transitoires sur ces rails provoquent des erreurs logiques, des alarmes intermittentes ou un comportement erratique des servos.

Alimentation motorisation de portail :Les circuits de commande de grille IGBT nécessitent une alimentation bipolaire (généralement +15 V/-15 V ou +15 V) pour allumer et éteindre complètement l'IGBT. Une alimentation de commande de grille inadéquate entraîne le fonctionnement de l'IGBT en saturation partielle, ce qui augmente la dissipation thermique et conduit finalement à une défaillance de l'IGBT.

Isolation de l'alimentation de contrôle :Les cartes d'alimentation internes assurent souvent une isolation entre le côté bus haute tension et le côté logique basse tension du variateur. Cette isolation protège l'électronique de commande des transitoires côté bus et constitue une barrière galvanique sûre.

Lorsque la carte d'alimentation A20B-2101-0681 tombe en panne, les rails d'alimentation internes du module de disque sont perturbés, ce qui entraîne généralement l'échec de l'auto-test de mise sous tension du disque ou la génération de codes d'alarme d'alimentation.

Scénarios d'application

Défaut d’alimentation du module variateur :Un module de disque FANUC échoue dans sa séquence de mise sous tension. Les indicateurs LED confirment l'absence d'alimentation logique interne. L'entrée CA et le bus CC du système d'entraînement sont confirmés comme étant corrects. La carte d'alimentation A20B-2101-0681 est identifiée comme étant à l'origine du défaut : la conversion DC-DC interne a échoué. Le remplacement rétablit l'alimentation logique et le fonctionnement normal du module.

Enquête sur les alarmes de conduite intermittentes :Un axe CNC développe des alarmes aléatoires qui ne peuvent pas être corrélées à des événements de mouvement ou à un câblage externe. Les tests montrent que l'alarme est en corrélation avec la puissance de sortie de l'A20B-2101-0681 entrant dans de brefs états transitoires sous charge thermique. Le remplacement résout le défaut intermittent.

FAQ

Q1 : Comment puis-je identifier que l'A20B-2101-0681 est le composant défectueux lorsqu'un module variateur n'a pas d'alimentation interne ?

Vérifiez d'abord que les alimentations externes du module sont correctes — vérifiez la tension d'entrée du secteur CA et le niveau du bus CC du PSM. Si les alimentations externes sont confirmées et que le module n'affiche toujours aucune alimentation logique, la carte d'alimentation interne est le défaut le plus probable. Dans le module, l'A20B-2101-0681 est identifié en lisant son étiquette de numéro de pièce. Comparez avec la liste des pièces de rechange du module variateur pour confirmer qu'il s'agit bien de la carte d'alimentation de ce module spécifique.

Q2 : Quelle est la différence entre une « carte d'alimentation » et une « carte d'alimentation » dans la terminologie des variateurs FANUC ?

Dans le langage du module variateur de FANUC : uncarte d'alimentation(ou tableau de câblage) transporte la sortie du moteur à courant élevé et les connexions du bus CC — il fonctionne à pleine tension du bus avec les courants du moteur. UNcarte d'alimentationconvertit les tensions aux niveaux inférieurs requis par l'électronique de commande - il fonctionne à des niveaux de tension logiques comme sortie, bien que son entrée puisse provenir du bus CC. L'A20B-2101-0681 est la carte d'alimentation (convertisseur d'alimentation interne basse tension), et non la carte d'alimentation à courant élevé.

Q3 : L'A20B-2101-0681 est-il utilisé dans les modules de servoamplificateurs, les modules de broche ou les modules PSM ?

La série A20B-2101 couvre les trois types de variateurs : servoamplificateurs, amplificateurs à broche et modules d'alimentation (PSM). Le type de module hôte spécifique du A20B-2101-0681 est confirmé par l'étiquette du numéro de pièce à l'intérieur du module installé. Référence croisée avec la liste des pièces de rechange du module hôte dans le manuel de maintenance FANUC.

Q4 : Le remplacement de l'A20B-2101-0681 affecte-t-il les paramètres stockés du variateur ou de la CNC ?

Non. Les cartes d’alimentation internes ne stockent pas les paramètres du système. Le remplacement de l'A20B-2101-0681 n'affecte pas les réglages des paramètres du servo ou de la broche de la CNC. Après le remplacement et le rétablissement de l'alimentation, l'électronique de commande du module d'entraînement redémarre en utilisant les paramètres CNC existants stockés dans la mémoire principale de la CNC.

Q5 : Existe-t-il des variantes de révision de l'A20B-2101-0681 ?

De nombreuses cartes de la série A20B-2101 portent des suffixes de révision, tels que /01A, /02B, indiquant les itérations de mise à jour matérielle. Si l'étiquette de la carte installée indique une révision spécifique (par exemple, A20B-2101-0681/01A), notez-la lors de la recherche du remplacement. Les révisions ultérieures sont généralement rétrocompatibles avec les versions antérieures du même emplacement. Si aucune révision spécifique n'est documentée comme obligatoire dans les notes de maintenance du module variateur, la dernière révision disponible constitue le choix de remplacement approprié.
