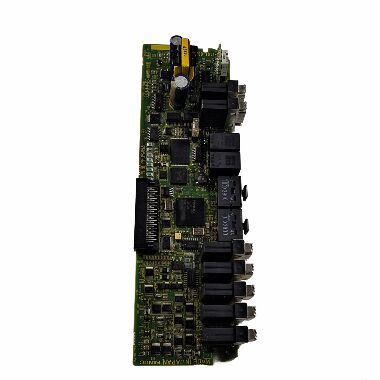

A20B-2101-0840 | Carte de connexion d'alimentation FANUC — Série A20B-2101 / Origine du Japon / Systèmes d'entraînement CNC

Carte de connexion d'alimentation - La couche de routage actuelle

Dans l'architecture des modules de pilotage de FANUC, différents types de cartes occupent des couches physiques et électriques distinctes. L'A20B-2101-0840 est classé comme uncarte de connexion électrique— une carte qui fournit les connexions physiques et électriques pour les circuits de puissance au sein de l'ensemble d'entraînement.

Les cartes de connexion d'alimentation servent d'interface entre les chemins d'alimentation à courant élevé et les différentes cartes fonctionnelles du système d'entraînement. Leur rôle diffère des cartes de commande (qui gèrent le traitement du signal et la communication numérique) et des cartes de câblage (qui portent le câble moteur externe et les connexions du bus DC). Une carte de connexion électrique typiquement :

Achemine les rails d’alimentation internes :Distribuer les différentes tensions CC (5 V, 15 V, 24 V) de la section d'alimentation aux cartes logiques au sein de l'ensemble variateur.

Fournit des connexions inter-cartes :Servir de point de connexion où plusieurs cartes du module d'entraînement échangent des signaux d'alimentation et de contrôle via des connecteurs définis.

Gère les interfaces de séquencement d’alimentation :Transporter les signaux et les connexions d'alimentation qui prennent en charge la séquence contrôlée de mise sous tension et de mise hors tension au sein du système d'entraînement.

Informations clés sur le produit

Fabrication au Japon

Toutes les cartes de la série A20B-2101 sont fabriquées au Japon selon les normes de production FANUC. La fabrication d'origine japonaise pour les circuits imprimés de variateur FANUC garantit :

• Les spécifications des composants correspondent à l'intention de conception originale
• La qualité de fabrication des PCB répond aux tolérances de production de FANUC
• Les processus d'assemblage suivent les protocoles de fiabilité de FANUC pour le matériel d'automatisation industrielle

Pour les cartes de connexion d'alimentation du variateur, qui assurent la distribution d'énergie interne et doivent maintenir un contact fiable sous les vibrations et les cycles thermiques dans une armoire de variateur, la fabrication d'origine japonaise garantit la qualité des matériaux et des processus.

Scénarios d'application

Défaut de connexion puissance du groupe variateur :Un système d'entraînement CNC FANUC développe un défaut imputable à la carte de connexion d'alimentation interne. L'A20B-2101-0840 est identifié à partir de l'étiquette de sa carte. Le remplacement rétablit la distribution d'énergie interne de l'ensemble d'entraînement.

Réparation du module variateur :Un atelier de service remplaçant l'A20B-2101-0840 dans le cadre d'un renouvellement complet d'un jeu de cartes d'entraînement.

FAQ

Q1 : Comment puis-je confirmer que la A20B-2101-0840 est la bonne carte pour mon ensemble variateur FANUC ?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur du module de lecteur spécifique. Si l'étiquette indique A20B-2101-0840, il s'agit du remplacement correct.

Q2 : Le remplacement de l'A20B-2101-0840 affecte-t-il les paramètres CNC ?

Les cartes de connexion d'alimentation ne stockent pas les paramètres du servo CNC ou de la broche. Le remplacement de A20B-2101-0840 n'affecte aucune valeur de paramètre stockée. Après avoir installé la carte de remplacement, le système d'entraînement rétablit la distribution normale de la puissance et la CNC applique les paramètres existants via son interface servo.

Q3 : Quelles précautions ESD s'appliquent à l'A20B-2101-0840 ?

Poignée avec un bracelet antistatique mis à la terre sur une surface sécurisée ESD. Transporter et stocker dans un emballage antistatique. Les PCB de variateur de la série A20B-2101 contiennent des dispositifs sensibles aux ESD. Évitez de toucher les surfaces et les coussinets des composants. Mettez toujours complètement le système hors tension avant d'accéder aux cartes de lecteur internes.

Q4 : Quelle procédure de sécurité s'applique avant d'accéder à l'A20B-2101-0840 à l'intérieur d'un module variateur ?

Les modules de variateur conservent la tension du bus CC dans leurs condensateurs après la coupure de l'alimentation CA. Suivez le temps d'attente de décharge spécifié dans le manuel de maintenance FANUC pour le module concerné. Vérifiez la décharge du bus CC avec un voltmètre calibré avant d'ouvrir le boîtier du module ou de manipuler une carte interne.

Q5 : A20B-2101-0840 est-il utilisé à la fois dans les applications de machines-outils CNC et d'entraînement de robot ?

La série A20B-2101 est utilisée dans les entraînements de machines-outils CNC et le matériel de servocommande de robot de FANUC. L'application spécifique de l'A20B-2101-0840 dépend de l'ensemble de disques hôte dans lequel il est installé. Confirmez le type de système hôte dans la documentation du module installé avant de commander.
