Utilisé FANUC tableau de commande PLC A20B2102-0050 A20B-2102-0050 A20B21020050

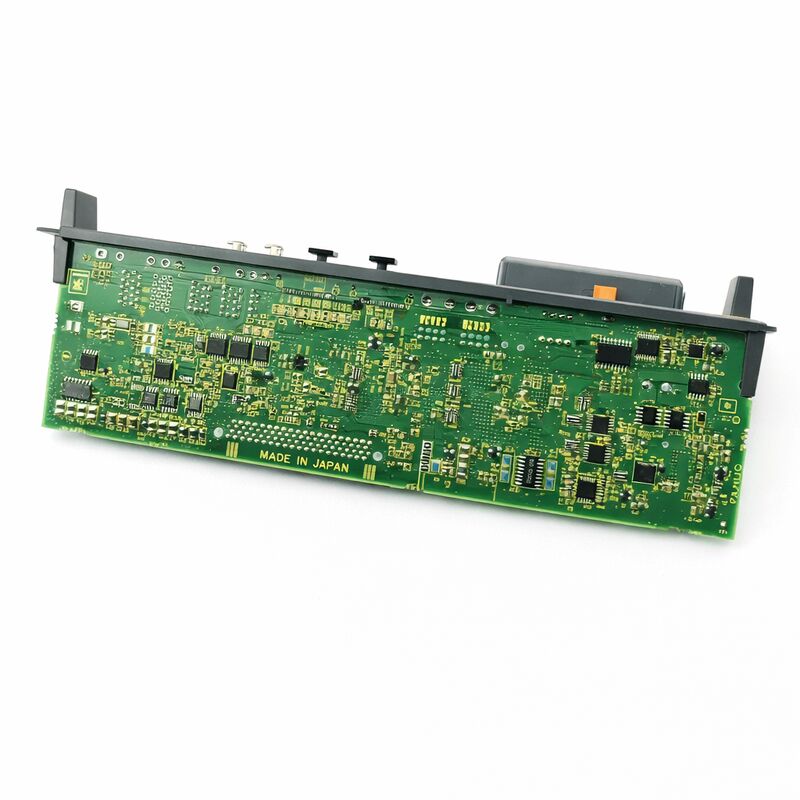

FANUC A20B-2102-0050 | Carte PCB d'arrêt d'urgence — Carte de contrôle d'arrêt d'urgence de robot, origine Japon

Numéro de pièce : A20B-2102-0050

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte PCB d'arrêt d'urgence (Carte de contrôle d'arrêt d'urgence)

Série de cartes : A20B-2102

Application : Contrôleur de robot FANUC

Aperçu

L'A20B-2102-0050 est une carte PCB d'arrêt d'urgence pour les systèmes de contrôle de robots FANUC.

C'est la carte responsable de la gestion de la fonction d'arrêt d'urgence au niveau matériel — le circuit qui amène le robot à un arrêt sûr et contrôlé lorsqu'un signal d'arrêt d'urgence est activé.

Dans les contrôleurs de robots FANUC, cette carte se situe à l'intersection de la logique de sécurité et du contrôle des variateurs servo. Ce n'est pas une fonction périphérique. C'est un composant de sécurité essentiel.

L'arrêt d'urgence ne consiste pas simplement à couper l'alimentation des variateurs.

Une coupure d'alimentation brutale d'un robot en mouvement à grande vitesse peut endommager les composants mécaniques, laisser le robot dans une position dangereuse et ne pas arrêter le robot dans le temps ou la distance requis.

La carte PCB d'arrêt d'urgence gère une séquence de décélération contrôlée — commandant aux variateurs servo d'exécuter un arrêt rapide mais contrôlé avant que l'alimentation du variateur ne soit coupée.

Cette distinction entre un arrêt sûr et une coupure brutale définit ce que fait cette carte.

L'A20B-2102-0050 est utilisée dans les contrôleurs de robots FANUC et fait partie de la série de cartes A20B-2102. Lorsque cette carte tombe en panne, la fonction d'arrêt d'urgence est compromise.

Le contrôleur de robot signalera des défauts de circuit de sécurité.

Le robot ne peut pas être utilisé en toute sécurité sans que cette carte fonctionne correctement.

Spécifications clés

Arrêt d'urgence — Ce que fait réellement la carte

La carte PCB d'arrêt d'urgence surveille les canaux d'entrée d'arrêt d'urgence de tous les dispositifs de sécurité connectés : boutons d'arrêt d'urgence de l'opérateur, portes de sécurité, moniteurs de clôture, arrêt d'urgence du pupitre de commande, et toute autre entrée de sécurité câblée dans la cellule robotisée. Lorsque l'un de ceux-ci s'active, la carte initie la séquence d'arrêt.

La séquence est importante.

Les axes servo du robot sont commandés pour décélérer — ils ne coupent pas simplement l'alimentation.

La catégorie d'arrêt implémentée dépend de la configuration du robot et de la conception du système de sécurité, mais dans tous les cas, la carte PCB d'arrêt d'urgence est le matériel qui gère ce processus.

Elle garantit que les circuits des variateurs servo reçoivent la commande d'arrêt et confirme l'exécution avant que l'alimentation du variateur ne soit coupée.

La détection de défaut est continue. La carte surveille ses propres circuits et les canaux d'entrée de sécurité pendant le fonctionnement normal.

Un fil de circuit de sécurité cassé, un défaut de contact dans un bouton d'arrêt d'urgence, ou une défaillance dans la chaîne de relais de surveillance sera détecté et signalé comme une alarme de sécurité.

Le contrôleur de robot n'autorisera pas le mouvement lorsque des défauts de sécurité sont actifs.

Cette fonction de surveillance est aussi importante que la fonction d'arrêt elle-même — elle empêche le système de sécurité de tomber en panne silencieusement.

Architecture du circuit de sécurité dans les systèmes de robots FANUC

Les contrôleurs de robots FANUC utilisent une architecture de circuit de sécurité à double canal. Les entrées de sécurité sont lues via des chemins de signaux redondants.

La carte PCB d'arrêt d'urgence traite les deux canaux et n'autorise le mouvement que lorsque les deux canaux confirment que l'état de sécurité est clair. Un défaut sur un seul canal — l'un des deux chemins lisant différemment de l'autre — est détecté et signalé immédiatement.

Cette approche à double canal est une exigence fondamentale des normes de sécurité industrielles.

Un système de sécurité qui repose sur un seul point de détection ne peut pas garantir la détection de sa propre défaillance.

L'architecture redondante signifie que même si un chemin de signal développe un défaut, le système de sécurité le détecte plutôt que de transmettre silencieusement un état incorrect aux variateurs servo.

L'A20B-2102-0050 implémente cette architecture matériellement. Son bon fonctionnement est le fondement du système de sécurité du robot.

Identification des défauts — Carte PCB d'arrêt d'urgence vs. défauts de câblage

Lorsqu'une alarme d'arrêt d'urgence apparaît sur le contrôleur de robot, le défaut n'est pas nécessairement la carte PCB d'arrêt d'urgence elle-même.

Les alarmes de circuit de sécurité proviennent plus souvent de défauts de câblage, de contacts de sécurité défectueux, de contacts de relais détériorés, ou de connexions de câbles cassées que d'une carte PCB défaillante.

La carte devrait être le dernier suspect à enquêter, pas le premier.

Commencez par le câblage de sécurité : vérifiez la continuité de tous les contacts des boutons d'arrêt d'urgence, vérifiez les bobines et les contacts des relais de surveillance de clôture, vérifiez le câble et le connecteur du pupitre de commande, et vérifiez toutes les connexions des bornes dans le circuit de sécurité.

Si le câblage est confirmé comme étant bon et que l'alarme de sécurité persiste, la carte devient le candidat au défaut.

Une carte qui est remplacée sans résoudre un défaut de câblage sous-jacent se déclenchera à nouveau pour la même raison.

Diagnostiquez la cause profonde avant de changer le matériel.

FAQ

Q1 : Le robot affiche une alarme de chaîne de sécurité. Les boutons d'arrêt d'urgence et la porte de sécurité sont confirmés comme fonctionnels. Que faut-il vérifier ensuite ?

Vérifiez les contacts des relais sur les relais de surveillance de sécurité à l'intérieur de l'armoire du contrôleur — ces contacts s'usent avec le nombre de cycles et peuvent développer des défauts intermittents qui apparaissent comme des alarmes de chaîne de sécurité.

Vérifiez également le bouton d'arrêt d'urgence du pupitre de commande et la continuité de son câble.

Si tous les dispositifs sur le terrain sont vérifiés, inspectez le connecteur d'entrée de sécurité sur l'A20B-2102-0050 elle-même pour la corrosion ou des broches endommagées.

Q2 : Après avoir remplacé l'A20B-2102-0050, le robot s'allume mais l'alarme d'arrêt d'urgence persiste. Quelle en est la cause ?

Une alarme persistante après le remplacement de la carte indique presque toujours que le défaut d'origine se trouvait dans le câblage ou un dispositif de sécurité connecté, et non dans la carte.

La nouvelle carte lit le même défaut que l'original.

Testez méthodiquement chaque canal d'entrée de sécurité — utilisez l'écran de diagnostic du circuit de sécurité du contrôleur si disponible pour voir quel canal spécifique est en défaut.

Q3 : L'A20B-2102-0050 peut-elle être réparée si elle présente un défaut spécifique plutôt que remplacée ?

La réparation au niveau des composants est viable pour les modes de défaillance connus : les contacts de relais défaillants, les diodes de protection endommagées et les connecteurs de carte détériorés sont tous réparables par des techniciens expérimentés.

Les cartes avec des modes de défaillance impliquant des circuits intégrés de surveillance de sécurité propriétaires peuvent ne pas être réparables si ces composants ne peuvent pas être sourcés.

Une source de réparation ayant une expérience spécifique des cartes de sécurité pour robots FANUC est requise.

Q4 : Le robot a été heurté par une collision externe. Après l'incident, des alarmes d'arrêt d'urgence sont persistantes. La carte PCB est-elle susceptible d'être endommagée ?

Un impact mécanique sur le robot peut provoquer le desserrage des connecteurs dans l'armoire en raison des vibrations et des chocs, ce qui entraîne des alarmes de circuit de sécurité.

Avant de remplacer la carte, réinsérez tous les connecteurs dans le chemin du circuit de sécurité et dans le fond de panier de l'armoire.

Une défaillance réelle de la carte PCB d'arrêt d'urgence due à un impact de collision est possible mais moins fréquente qu'un connecteur perturbé par le choc.

Q5 : Le robot date d'une période de production plus ancienne. L'A20B-2102-0050 est-elle toujours disponible ?

Cette carte reste en approvisionnement actif en tant que composant neuf, reconditionné et réparé par des fournisseurs spécialisés de pièces FANUC.

Les anciens contrôleurs de robots FANUC de cette famille ont une large base installée mondiale, et la chaîne d'approvisionnement de leurs composants clés reflète cette demande.

Confirmez le numéro de pièce exact sur l'étiquette de la carte installée avant de commander.
