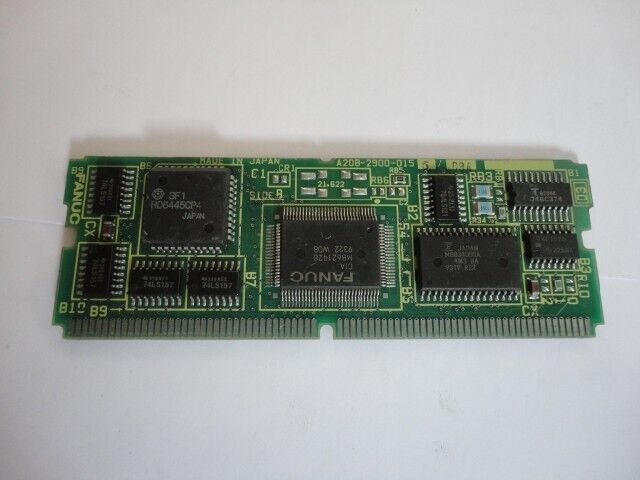

A20B-2900-0155 | Module de commande CRT monochrome FANUC série 16/18/21 9 pouces — Option 1A / Modèle B et C / Remplace A02B-0130-H040

CRT monochrome de 9 pouces – Une technologie d'affichage fondamentale

Avant que les écrans plats LCD couleur ne deviennent la norme sur les machines-outils CNC, le CRT monochrome de 9 pouces était l'écran d'interface opérateur CNC dominant pendant plus de deux décennies. Les systèmes CNC FANUC des séries 16, 18 et 21 des générations modèles B et C utilisaient ce type d'affichage comme interface opérateur standard.

Le CRT de 9 pouces présente à l'opérateur un affichage textuel : contenu du programme, positions des axes, décalages d'outils, tableaux de paramètres et messages d'alarme, le tout rendu en caractères phosphorescents verts ou orange sur fond sombre. La taille compacte de l'écran de 9 pouces s'adapte aux dimensions standard du panneau de commande des machines de cette époque.

L'A20B-2900-0155 est le module SMD qui pilote cet écran, générant les signaux de déviation, les impulsions de synchronisation vidéo et la sortie de rendu de caractères dont le CRT de 9 pouces a besoin pour produire une image lisible.

Informations clés sur le produit

Compatibilité modèle B et modèle C

L'A20B-2900-0155 dessert deux générations de matériel de la série 16/18/21 :

Modèle B :La deuxième génération matérielle de la plateforme Série 16/18. Le modèle B a introduit une architecture de carte principale mise à jour et une capacité de mémoire étendue tout en conservant la même interface d'affichage que le modèle A.

Modèle C :La dernière génération de la Série 16/18 avant la i-génération (16i/18i). Le modèle C a encore affiné le matériel. L'interface de la carte OPT 1 pour le module CRT de 9 pouces est restée cohérente, permettant à l'A20B-2900-0155 de fonctionner sur le matériel des générations B et C.

Pour la série 21, la même interface d'affichage s'applique : le CRT monochrome de 9 pouces a été utilisé dans la famille 16/18/21 dans ces générations matérielles.

Scénarios d'application

Panne d'affichage CNC sur la commande 16-B :L'écran monochrome de 9 pouces d'une CNC FANUC série 16-B devient vide. La CNC continue de fonctionner normalement — aucune alarme d'axe ou de programme — confirmant que le défaut est dans la section d'affichage. Le module A20B-2900-0155 est identifié comme le composant défaillant sur la carte OPT 1. Le remplacement restaure l'affichage de l'opérateur.

Remplacement A02B-0130-H040 :Une CNC série 18-C possède une carte CRT A02B-0130-H040 qui commence à montrer des irrégularités d'affichage. Plutôt que de rechercher la carte d'origine de plus en plus rare, l'A20B-2900-0155 est installée en remplacement direct. L’affichage fonctionne normalement sans qu’aucune modification de configuration ne soit nécessaire.

Modernisation de la série 21-C :Une CNC série 21-C subit un entretien d'unité de contrôle. Le module de commande CRT est remplacé de manière proactive par l'A20B-2900-0155 dans le cadre d'un programme de rafraîchissement de la carte.

FAQ

Q1 : Quelle est la différence entre le A20B-2900-0155 et le A20B-2902-0270 dans la même famille de modules CRT ?

Ces deux modules servent des configurations d'affichage fondamentalement différentes :

• A20B-2900-0155 : 9 poucesmonochromeCRT, pour les séries 16/18/21, modèle B/C — l'affichage le plus simple et le plus ancien
• A20B-2902-0270 : 14 poucescouleurCRT, pour les séries 16/18 modèle B — l'option d'affichage couleur plus grande

Ils ne sont pas interchangeables. La sélection dépend de la taille et du type du moniteur physique installé sur la machine.

Q2 : L'A20B-2900-0155 peut-il piloter un moniteur LCD en remplacement direct du CRT de 9 pouces ?

L'A20B-2900-0155 génère des signaux compatibles avec les exigences de déviation et de synchronisation du tube cathodique : il ne produit pas de signaux VGA standard ou LCD numériques. Le remplacement du CRT par un écran LCD nécessite soit un convertisseur vidéo CRT vers LCD, soit une mise à niveau complète de l'interface d'affichage. L'A20B-2900-0155 lui-même doit être présent et fonctionnel pour piloter un moniteur CRT ; il n'est pas compatible avec la connexion directe de l'écran LCD.

Q3 : Qu'est-ce que « l'option 1A » et en quoi diffère-t-elle de « l'option 1 » ?

« Option 1A » fait référence à la configuration spécifique de la carte Option 1 qui accepte le module A20B-2900-0155. Le suffixe « A » le distingue des autres variantes de carte Option 1 qui acceptent différents modules d'affichage (comme l'option 1B pour les écrans couleur ou les modules de différentes tailles). Lors de la commande de l'A20B-2900-0155, vérifiez que la variante de carte Option 1 de la CNC correspond à la désignation « 1A ».

Q4 : Le remplacement de l'A20B-2900-0155 nécessite-t-il des modifications des paramètres CNC ?

Non. Le module de commande CRT est un composant matériel d'affichage et ne contient pas de paramètres CNC. Après avoir installé le remplacement A20B-2900-0155 sur la carte OPT 1 et mis le système sous tension, l'écran devrait immédiatement rétablir un fonctionnement normal. Si l'écran affiche une taille de caractère incorrecte ou des problèmes de synchronisation, les paramètres liés à l'affichage de la CNC (s'il en existe pour la configuration spécifique du système) doivent être vérifiés, mais la nouvelle saisie des paramètres n'est normalement pas nécessaire pour un remplacement de module à l'identique.

Q5 : Comment le A20B-2900-0155 se compare-t-il en termes de disponibilité à l'ancien A02B-0130-H040 qu'il remplace ?

L'A20B-2900-0155 a été spécialement conçu pour prolonger la durée de vie des systèmes qui étaient auparavant limités à la carte A02B-0130-H040. Comme l'A02B-0130-H040 est devenu de plus en plus difficile à trouver en raison de son âge, l'A20B-2900-0155 constitue une alternative de production actuelle ou largement stockée qui remplit la même fonction sur le même matériel. Se procurer l’A20B-2900-0155 est généralement plus simple que de trouver un A02B-0130-H040 fiable.
