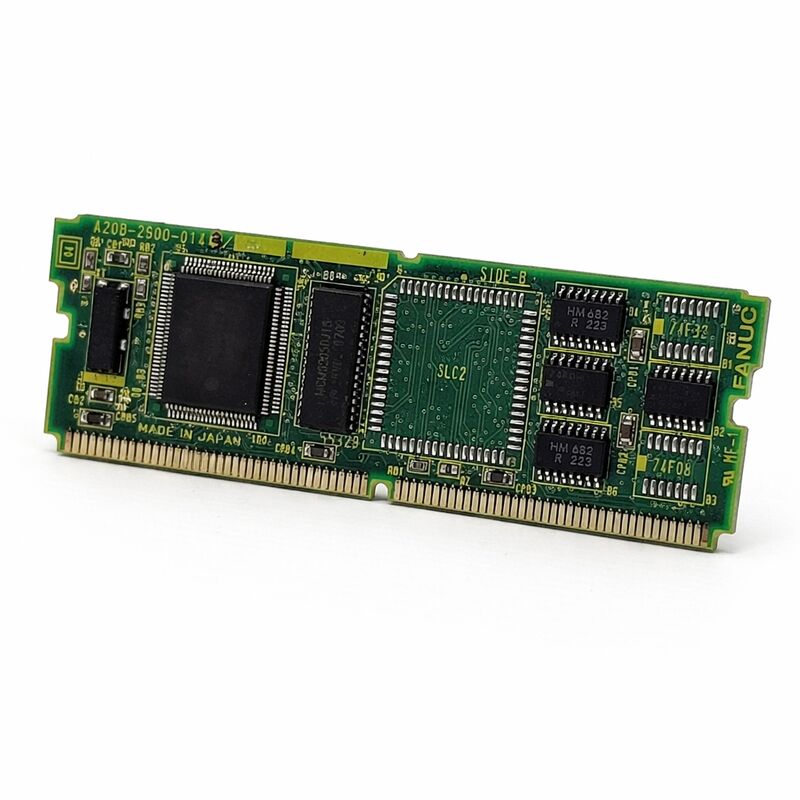

FANUC A20B-2900-0350 | Module CPU Graphique — Série 15-B / 16 / 18, Affichage CAP-II, Origine Japon

Numéro de pièce : A20B-2900-0350

Fabricant : FANUC Corporation (Japon)

Type de produit : Module CPU Graphique (PCB enfichable)

Série de cartes : A20B-2900

Systèmes compatibles :FANUC Série 15-B (carte Option 1), Série 16, Série 18

Application d'affichage : CAP-II, CRT / LCD

Présentation

Le A20B-2900-0350 est un module CPU graphique pour les systèmes de commande CNC FANUC. Il appartient à la série A20B-2900 et se branche sur la carte mère ou sur la carte Option 1 (OPT1) en fonction de la configuration spécifique du contrôleur.

Sa fonction principale est de traiter et de générer la sortie graphique pour le moniteur CRT ou LCD connecté — c'est le composant informatique qui fait fonctionner l'interface visuelle du CNC.

Ce module est utilisé dans les systèmes CNC FANUC Série 15-B, 16 et 18, permettant à ces contrôleurs d'alimenter les configurations d'affichage CAP-II.

CAP-II fait référence à une norme spécifique de sortie d'affichage CNC FANUC utilisée dans cette génération de contrôleurs.

Le module CPU graphique exécute les tâches de rendu d'affichage — convertissant les données de l'écran du CNC en signaux corrects pour le type de moniteur installé sur la machine.

Les fonctions d'affichage graphique dans un système CNC FANUC ne sont pas des ajouts cosmétiques.

L'interface complète de l'opérateur — affichage de la position, écrans de paramètres, messages d'alarme, simulation graphique de trajectoire d'outil et tous les menus de navigation — est générée par le système d'affichage.

Lorsque le module CPU graphique tombe en panne, l'opérateur perd la visibilité de l'état de la machine. Le CNC peut continuer à traiter le mouvement en arrière-plan, mais l'opérateur ne peut pas confirmer l'état, répondre aux alarmes ou saisir des commandes via l'écran.

Spécifications clés

Traitement graphique dans les contrôleurs CNC

Un contrôleur CNC traite simultanément deux types de tâches fondamentalement différents. Les tâches de contrôle en temps réel — boucles de position servo, régulation de vitesse de broche, exécution de ladder PMC — s'exécutent sur le CPU principal avec des exigences de synchronisation strictes.

Le rendu d'affichage est gourmand en calcul mais pas aussi critique en termes de synchronisation. Séparer ces tâches sur différents processeurs est un choix de conception pratique.

Le A20B-2900-0350 est le processeur graphique dédié.

Il reçoit les données du CPU CNC principal — contenu de l'écran, position du curseur, étiquettes des touches logicielles, texte des alarmes, coordonnées de la trajectoire de l'outil — et les convertit en sortie vidéo qui pilote l'affichage.

L'exécution de ce travail sur un module séparé libère le CPU principal pour ses tâches en temps réel.

Cette séparation présente également un avantage en matière de maintenance. Un module graphique défaillant n'arrête pas le contrôle de mouvement du CNC.

La machine peut continuer à fonctionner — ou être utilisée en mode limité — pendant que le défaut d'affichage est résolu.

Le défaut est isolé au sous-système graphique plutôt que de se propager à l'ensemble du contrôle.

Système d'affichage CAP-II

CAP-II est l'architecture d'affichage que FANUC a utilisée sur la génération de contrôleurs Série 15-B, 16 et 18. Elle définit l'interface entre l'électronique de traitement d'affichage du CNC et l'unité de moniteur. Le A20B-2900-0350 implémente la sortie d'affichage CAP-II côté contrôleur.

Différentes générations de contrôleurs FANUC ont utilisé différentes architectures d'affichage.

Les générations précédentes utilisaient différents modules graphiques ; les systèmes basés sur HSSB de la série C utilisent une interface encore différente.

Le A20B-2900-0350 est spécifiquement la solution CAP-II pour les contrôleurs de la série B et les premières séries numériques.

L'utilisation d'un module graphique d'une génération différente ou d'une norme d'affichage différente ne produira pas une sortie correcte.

La compatibilité du module avec les plateformes Série 15-B et Série 16/18 reflète une architecture d'affichage partagée entre ces familles de contrôleurs.

La position d'installation — carte mère ou carte OPT1 — varie selon le type et la configuration spécifiques du contrôleur.

Confirmez la position de montage à partir de la documentation matérielle de la machine avant l'installation.

Variation de la position d'installation

Le A20B-2900-0350 peut être installé à différentes positions selon le contrôleur : directement sur la carte CPU principale dans certaines configurations, ou sur la carte fille OPT1 (Option 1) dans d'autres. La carte OPT1 est une carte d'extension qui ajoute des emplacements de fonctions optionnelles au CPU principal — le module graphique occupe l'un de ces emplacements dans les configurations où la carte mère n'a pas de socket dédié pour module graphique.

Cette flexibilité d'installation était intentionnelle dans la conception de la série A20B-2900.

Le même module graphique sert plusieurs configurations de contrôleurs en s'adaptant à la position de l'emplacement disponible.

Avant de vous procurer un remplacement, identifiez la position occupée par le module actuellement installé et confirmez que cette position est disponible dans le contrôleur.

Si la carte OPT1 est également défaillante ou absente, réglez ce problème avant d'installer le module graphique.

FAQ

Q1 : L'écran CNC est complètement noir. La machine s'allume et les axes semblent répondre normalement. Le A20B-2900-0350 est-il le défaut probable ?

Un écran noir avec un fonctionnement normal de la machine est un fort indicateur d'un défaut du sous-système d'affichage — le module graphique, l'unité d'affichage ou le câble d'interconnexion. Avant de remplacer le module, vérifiez que l'unité d'affichage reçoit de l'alimentation (vérifiez son propre voyant d'alimentation ou sa connexion d'alimentation).

Un écran sans alimentation n'affichera rien, quel que soit l'état du module graphique.

Si l'alimentation est confirmée, vérifiez le câble de signal entre le contrôleur et l'unité d'affichage.

Si l'alimentation et le câble sont confirmés bons, le module graphique devient le suspect principal.

Q2 : L'écran affiche un contenu partiel — certaines zones s'affichent correctement mais d'autres montrent des caractères brouillés ou aucune donnée. Qu'est-ce que cela indique ?

Un rendu partiel avec des zones brouillées est cohérent avec un défaut du processeur graphique ou un défaut de câble/connecteur d'affichage.

Un module graphique complètement défaillant produit généralement un écran complètement noir ou complètement brouillé, pas une corruption sélective.

La corruption sélective est plus souvent un problème de câble ou de connecteur. Vérifiez les connecteurs du câble d'affichage aux deux extrémités et réinsérez-les avant de remplacer le module graphique.

Q3 : Après avoir remplacé le A20B-2900-0350, l'écran s'allume mais affiche une résolution incorrecte ou un contenu d'affichage mal positionné. Qu'est-ce qui s'est mal passé ?

Une géométrie d'affichage ou une résolution incorrecte après un remplacement de module indique soit une incompatibilité de révision du module, soit un réglage de paramètre d'affichage qui doit être ajusté.

Confirmez que le numéro de pièce et la révision du module de remplacement correspondent à l'original.

Certains contrôleurs FANUC nécessitent que des paramètres graphiques spécifiques soient définis pour le type d'affichage et la résolution ; vérifiez que ces paramètres ont survécu au processus de remplacement et correspondent au type de moniteur installé sur la machine.

Q4 : La machine utilise un contrôleur Série 16. Le A20B-2900-0350 d'une machine Série 15-B peut-il être utilisé comme remplacement ?

Le A20B-2900-0350 sert à la fois la Série 15-B (sur la carte OPT1) et la Série 16/18 (sur la carte principale ou OPT1).

Si le module source porte le même numéro de pièce et la même révision que celui installé, il s'agit d'une correspondance matérielle confirmée, quelle que soit la famille de contrôleurs à laquelle il était initialement adapté.

Confirmez que la position d'installation correspond et vérifiez la compatibilité par le numéro de pièce, pas par la machine source.

Q5 : Comment un A20B-2900-0350 retiré doit-il être stocké en tant que pièce de rechange ?

Stocker dans un emballage antistatique à température ambiante stable, à l'abri de l'humidité et de la lumière directe du soleil.

Le module ne contient pas de batterie ni de composants critiques en termes de temps qui se dégradent lors du stockage passif — une manipulation antistatique correcte et des conditions de stockage à sec sont les principales exigences.

Inspectez les contacts du connecteur de bord de la carte pour détecter toute oxydation avant l'installation si le module a été stocké pendant plusieurs années.

Une légère oxydation sur les contacts plaqués or peut être nettoyée avec un nettoyant de contact approprié avant l'installation.
