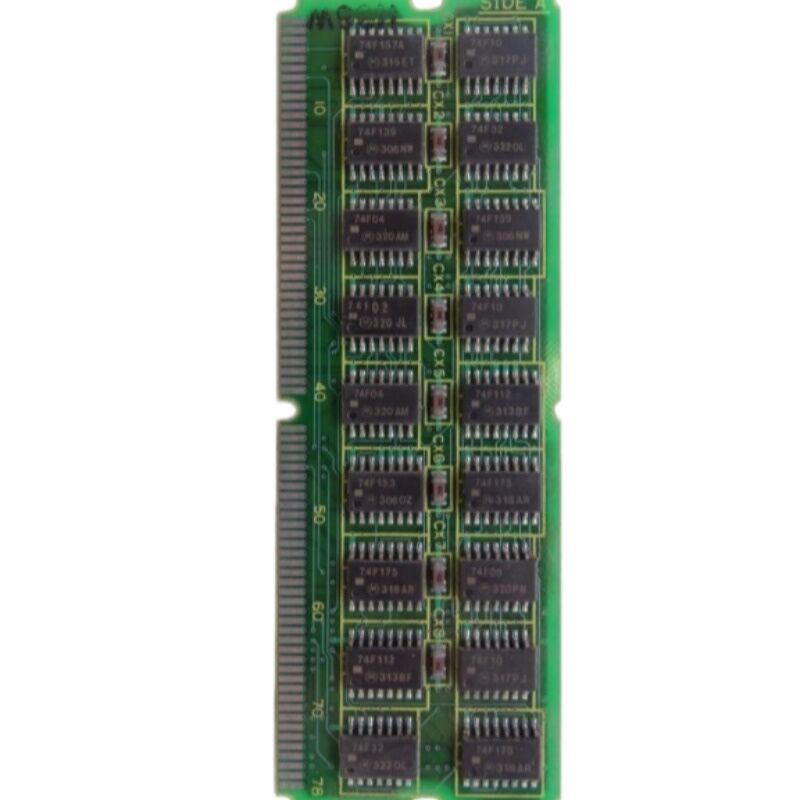

Le groupe A20B-2900-0430 de la filiale A20B29000430 A2OB-29OO-O43O

FANUC A20B-2900-0430 | Module de carte de circuit imprimé de contrôle de la série A20B-2900 — Systèmes CNC FANUC, origine Japon

Numéro de pièce : A20B-2900-0430

Fabricant : FANUC Corporation (Japon)

Type de produit : Module de carte de circuit imprimé de contrôle

Série de cartes : A20B-2900

Application : Automatisation du système de contrôle CNC FANUC

Aperçu

Le A20B-2900-0430 est un module de carte de circuit imprimé de la série A20B-2900 de FANUC — une large famille de modules de cartes de circuit imprimé qui dessert la gamme de contrôleurs CNC pré-i de FANUC, couvrant les séries 15, 16, 18, 20 et 21.

La famille A20B-2900 comprend des modules de mémoire, des modules de contrôle système, des cartes d'interface de broche, des cartes d'interface servo et des modules graphiques. Chaque variante de la série remplit une fonction spécifique et définie dans le contrôleur dans lequel elle est installée.

Le -0430 est une telle variante, apportant sa capacité spécifique au système CNC qu'il prend en charge.

FANUC a construit les contrôleurs CNC des séries 16 à 21 autour d'une philosophie de carte enfichable modulaire.

La carte CPU principale fournissait l'épine dorsale structurelle et électrique, et les modules enfichables fournissaient les fonctions spécifiques qui définissaient les capacités du contrôleur : quelle interface de broche il utilisait, quelle mémoire il avait, quelles connexions E/S étaient disponibles, quels graphiques l'écran opérateur affichait.

Cette philosophie a permis à FANUC de configurer une seule carte principale pour de nombreuses applications de machines différentes simplement en sélectionnant la combinaison appropriée de modules enfichables.

Le A20B-2900-0430 occupe sa position définie dans cette architecture modulaire.

Sa fonction au sein du contrôleur sert l'automatisation de la machine d'une manière cohérente avec le rôle établi des cartes de la série A20B-2900.

La carte est fabriquée au Japon, construite selon les normes de production de qualité industrielle de FANUC et conçue pour un fonctionnement continu dans l'environnement de l'armoire CNC.

Spécifications clés

La série A20B-2900 — Diversité des modules dans une seule famille

L'étendue de la série A20B-2900 est l'une des caractéristiques distinctives de l'architecture modulaire pré-i de FANUC.

Au sein d'une seule désignation de série, FANUC a produit des modules allant de simples puces SRAM sur une carte fille à des modules de contrôle système complexes avec interfaces de broche intégrées, des modules de stockage FROM de différentes capacités, des modules DRAM pour la mémoire de travail, des modules de contrôle CRT pour le système d'affichage et des cartes d'interface servo pour la communication des entraînements.

Cette diversité était le but.

La même carte CPU principale pouvait servir un centre de tournage nécessitant une interface de broche analogique, un centre d'usinage nécessitant une broche série, un système avec un écran CRT de 9 pouces et une machine avec un écran LCD plus petit — le tout en sélectionnant la variante A20B-2900 appropriée pour chaque position fonctionnelle.

Le constructeur de la machine a choisi la combinaison qui correspondait à la conception de sa machine. FANUC a produit les modules.

Le A20B-2900-0430 s'intègre dans cet écosystème en tant que module spécifique pour une fonction spécifique dans une ou plusieurs de ces configurations de contrôleur.

Sa présence dans le complément de modules du contrôleur définit une partie de l'ensemble des capacités de ce contrôleur.

Architecture modulaire et réparabilité

La conception modulaire des contrôleurs de la série A20B-2900 présente un avantage pratique direct pour les propriétaires de machines : le remplacement ciblé. Lorsqu'un module tombe en panne, seul ce module doit être remplacé. La carte CPU principale et tous les autres modules continuent de fonctionner.

C'est la réponse de maintenance correcte — remplacer le module défectueux identifié, pas l'ensemble du contrôleur.

Pour bénéficier de cet avantage, une identification correcte des défauts est nécessaire.

Une seule panne de module produit généralement des alarmes liées à la fonction de ce module, tandis que les autres fonctions du contrôleur restent intactes.

Une panne de module de mémoire produit des alarmes liées à la mémoire.

Une panne de module d'interface de broche produit des alarmes de communication de broche. Une panne de module d'E/S produit des erreurs de liaison d'E/S.

Ces catégories d'alarmes aident à orienter le diagnostic vers la famille de modules spécifique.

Pour le A20B-2900-0430, l'approche diagnostique consiste à identifier les codes d'alarme produits, à les relier à la zone fonctionnelle qu'ils indiquent et à confirmer si cette zone fonctionnelle correspond à la position de ce module dans le contrôleur.

La consultation du manuel matériel du contrôleur et de la documentation des codes d'alarme fournit la correspondance entre le code d'alarme et le type de module.

Disponibilité des modules hérités

La série A20B-2900 a été produite pour les plateformes CNC pré-i de FANUC. FANUC a cessé la production originale de ces modules il y a des années, suite à la transition vers la génération de contrôleurs i-series. Les machines qui les utilisent sont toujours en service.

La chaîne d'approvisionnement du marché secondaire prend en charge ces machines efficacement.

Les modules de surplus testés provenant de la mise hors service de machines constituent la principale source d'unités de remplacement. Les modules reconditionnés professionnellement — où les composants clés sont remplacés et la carte est testée fonctionnellement — offrent une plus grande confiance que les surplus non testés.

Les services de réparation qui travaillent au niveau des composants peuvent restaurer les modules défectueux qui sont réellement réparables, prolongeant la disponibilité des unités fonctionnelles même si l'offre totale se contracte progressivement.

Lors de l'approvisionnement d'un remplacement A20B-2900-0430, le numéro de pièce doit être confirmé exactement.

La série A20B-2900 contient de nombreuses variantes, et la similitude physique entre les variantes peut être trompeuse. Lisez le numéro de pièce sur l'étiquette de la carte installée et procurez-vous ce numéro exact.

FAQ

Q1 : L'alarme produite par le contrôleur pointe vers la zone fonctionnelle que dessert le A20B-2900-0430. Comment le défaut peut-il être confirmé comme étant le module avant de commander un remplacement ?

Vérifiez d'abord le connecteur de la carte. Retirez-le et réinsérez-le, inspectez les contacts pour détecter tout dommage ou contamination, et retestez.

Un connecteur lâche ou sale peut produire des alarmes de zone fonctionnelle qui semblent être des défauts de module.

Si l'alarme persiste après un réenclenchement confirmé du connecteur, échangez le module suspect avec un module connu pour être bon provenant d'une source compatible si disponible.

Si l'alarme suit le module, la carte est confirmée défectueuse.

Si l'alarme reste à la position quel que soit le module installé, le défaut se trouve dans la zone de la douille de la carte principale, pas dans le module.

Q2 : Après avoir remplacé le A20B-2900-0430, le contrôleur affiche une nouvelle alarme qui n'était pas présente auparavant. L'alarme d'origine a disparu. Que s'est-il passé ?

Une nouvelle alarme après le remplacement d'un module indique généralement que le module de remplacement a une configuration fonctionnelle différente de l'original, ou que le logiciel système doit reconnaître et initialiser le nouveau module.

Vérifiez que le numéro de pièce du module de remplacement correspond exactement à l'original.

Si c'est le cas, vérifiez si le contrôleur nécessite la définition d'un paramètre qui reconnaît la configuration du module.

Dans certaines configurations de la série A20B-2900, une modification de paramètre est nécessaire pour déclarer la présence du nouveau module au logiciel du contrôleur.

Q3 : Le module semble physiquement intact. Vaut-il la peine de tenter une réparation plutôt qu'un remplacement ?

L'inspection physique détecte les défauts évidents — composants brûlés, condensateurs fissurés, pistes endommagées — mais de nombreuses défaillances de composants électroniques ne laissent aucune trace visible.

Un condensateur peut tomber en panne électriquement tout en paraissant intact.

Une puce IC peut se dégrader en fonctionnement marginal sans aucune preuve visible.

Si le module produit des symptômes de défauts constants et que le connecteur a été confirmé comme étant bon, la carte a échoué en interne.

La réparation par un technicien qualifié mérite d'être envisagée pour les modules A20B-2900 étant donné leur rareté, mais la réparation doit inclure des tests fonctionnels dans le contrôleur pour confirmer que le défaut est résolu.

Q4 : Comment un module de rechange A20B-2900-0430 doit-il être stocké pour une utilisation future ?

Stocker dans un emballage antistatique d'origine ou équivalent. Conserver à température ambiante stable, à l'abri des extrêmes d'humidité et des cycles de température.

Inspectez les contacts du connecteur annuellement — la contamination et l'oxydation sur les contacts en cuivre augmentent avec le temps.

Si la carte contient une mémoire sauvegardée par batterie ou une batterie de secours, vérifiez la tension de la batterie à intervalles réguliers et remplacez-la avant qu'elle ne tombe en dessous du seuil de rétention. Étiquetez clairement la carte stockée avec son numéro de pièce et la date de mise en stock.

Q5 : La machine doit subir une mise à niveau complète du CNC. Le A20B-2900-0430 est-il spécifique au contrôleur actuel, ou pourrait-il être réutilisé dans un système CNC de remplacement ?

Les modules de la série A20B-2900 sont spécifiques aux architectures de contrôleurs des plateformes FANUC pré-i.

Si la mise à niveau du CNC remplace le contrôleur par une plateforme i-series ou plus récente, les anciens modules ne peuvent pas être réutilisés — le nouveau contrôleur utilise un format de module, une architecture de bus et un environnement logiciel complètement différents.

Le A20B-2900-0430 n'aura pas sa place dans le nouveau contrôleur.

Conservez-le comme pièce de rechange pour le contrôleur d'origine uniquement si ce contrôleur reste en service ailleurs, ou éliminez-le de manière responsable une fois la mise à niveau terminée.
