Les produits de base doivent être présentés dans un emballage de qualité supérieure.

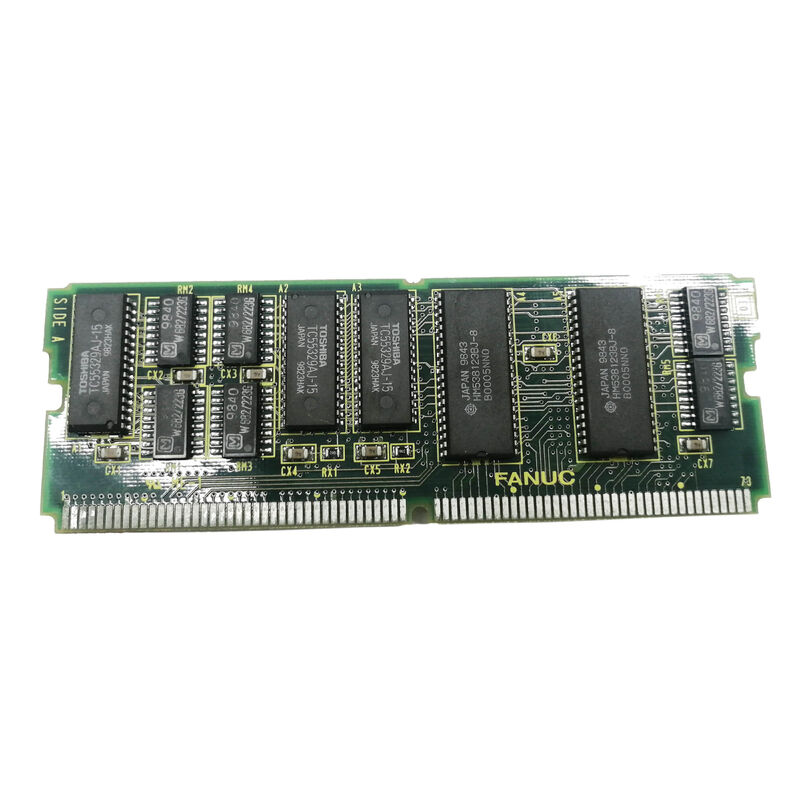

A20B-2900-0500. FANUC 1MB CMOS SRAM Module de mémoire RJ Robot contrôleur et carte RAM non volatile CNC / à batterie

CMOS SRAM ¢ Programme et stockage de données basé sur batterie

L'A20B-2900-0500 utilise la technologie CMOS SRAM RAM statique avec une consommation d'énergie extrêmement faible, maintenue par une batterie au lithium lorsque le robot ou le contrôleur CNC est éteint.Cette conception basée sur la batterie confère à la SRAM CMOS une propriété critique:non-volatilité avec batterie.

Pendant que le contrôleur fonctionne, la SRAM CMOS fonctionne à pleine vitesse, fournissant un accès rapide à la lecture/écriture pour l'exécution du programme et le traitement des données.la batterie au lithium maintient le contenu de la SRAM, conservant toutes les données stockées intactes jusqu'à la prochaine mise sous tension.

Ceci est fondamentalement différent de la DRAM (qui perd tout le contenu à l'arrêt de l'alimentation) et de FROM/Flash (qui stocke les données en permanence sans batterie mais ne peut pas être écrite aussi rapidement).

Principales spécifications

Ce que stocke la carte CMOS de 1 MB

Dans les contrôleurs de robot FANUC RJ et les systèmes CNC, la carte SRAM CMOS contient les données les plus importantes du point de vue opérationnel:

Autres appareils pour la fabrication de l'électroniqueLes programmes de pièces, les programmes de mouvement des robots et les sous-programmes résident dans la SRAM CMOS.La capacité complète de 1 MB permet d'accueillir une bibliothèque de programmes substantielle, une augmentation significative par rapport à la mémoire interne de base des petits contrôleurs..

Paramètres du système:Tous les paramètres d'axe, les valeurs de réglage de servo, les affectations d'E/S et les données de configuration du système sont en direct dans la SRAM CMOS.La perte de ces données nécessite une réentrée complète des paramètres ∙ un processus qui prend du temps et arrête la production.

Variables et registres:Les registres de position, les registres numériques et les registres de chaînes dans les contrôleurs de robots; les variables macro et les données de décalage d'outil dans les systèmes CNC, tous stockés dans la SRAM CMOS.

Les données du PMC/PLC:Dans les applications CNC, les données PMC (Programmable Machine Controller) peuvent également être stockées dans la SRAM CMOS en fonction de la configuration spécifique du contrôleur.

Scénarios d'application

Remplacement du module de mémoire du contrôleur RJ:La batterie CMOS d'un contrôleur de robot FANUC RJ a échoué, entraînant une perte de données. Après la restauration des données de sauvegarde, l'A20B-2900-0500 est remplacé pour assurer une rétention de mémoire fiable à l'avenir.Une nouvelle batterie au lithium est installée simultanément.

Amélioration de la capacité du programme CNC:Un système CNC FANUC doté d'une mémoire interne limitée ne peut pas stocker la bibliothèque complète des programmes de pièces requises pour sa gamme de production.L'A20B-2900-0500 ajoute 1 MB de capacité de RAM SRAM CMOS, élargissant ainsi le stockage des programmes disponibles.

Questions fréquentes

Q1: Quelle est la différence entre les modules CMOS SRAM (A20B-2900-0500) et FROM dans les systèmes FANUC?

CMOS SRAM (ce module) stocke des données qui changent fréquemment ¢ programmes, paramètres et variables.FROM (Flash ROM) stocke le logiciel du système fixe, le noyau d'exploitation CNC et le logiciel optionnel, et conserve les données en permanence sans alimentation par batterie.Les deux sont généralement présents dans le même contrôleur, servant des rôles de stockage différents.

Q2: Quelle est l'importance de la batterie de secours pour l'A20B-2900-0500?

Lorsque la batterie de secours tombe en panne, toutes les données stockées dans la SRAM CMOS sont perdues, tous les programmes robot ou CNC, tous les paramètres et toutes les données variables.Les régulateurs FANUC génèrent une alarme de faible consommation de batterie avant une défaillance complèteRemplacez la batterie au lithium de manière proactive à l'intervalle de maintenance spécifié dans le manuel du contrôleur et conservez toujours une sauvegarde actuelle de toutes les données CMOS.

Q3: Le remplacement d'A20B-2900-0500 entraîne-t-il la perte de tous les programmes et paramètres stockés?

Oui. Un module CMOS SRAM neuf ou de remplacement démarre vide tout le contenu de l'ancien module est perdu une fois qu'il est retiré.,Après avoir installé le module de remplacement, restaurer à partir de la sauvegarde avant de redémarrer le contrôleur.

Q4: L'A20B-2900-0500 est-il compatible avec les deux contrôleurs de robot RJ et les systèmes CNC?

La description de l'utilisateur confirme la compatibilité "ROBOT/CNC". Le contrôleur RJ est la première application confirmée.Si un système CNC FANUC spécifique accepte A20B-2900-0500 dépend du modèle CNC et de l'architecture d'expansion de la mémoire. Vérifiez le manuel de maintenance du contrôleur avant l'installation.
