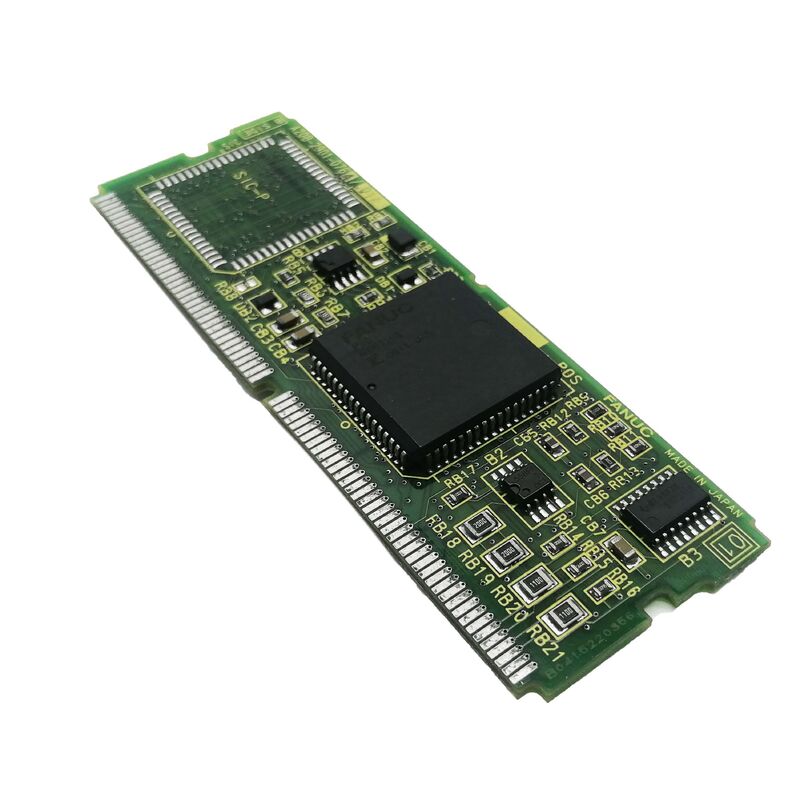

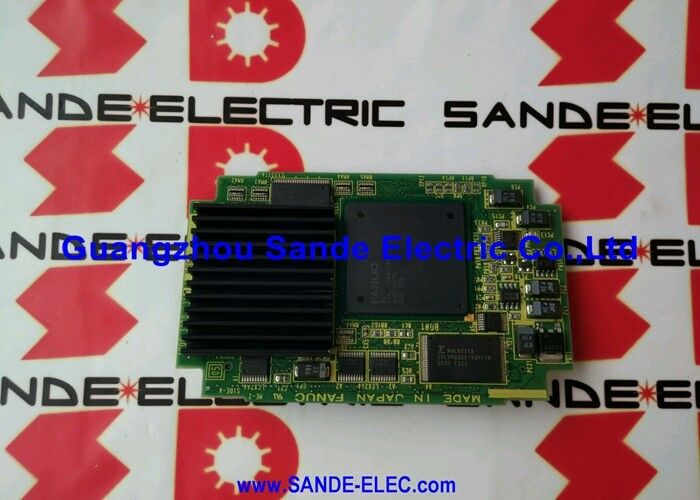

FANUC A20B-2900-0672

Interface de broche série

L'A20B-2900-0672 est un module de fuseau série de la série A20B-2900 de FANUC, la carte plug-in qui gère la liaison de communication en série entre l'unité de commande CNC et l'amplificateur de fuseau (SPM).Dans l'architecture CNC de FANUC, l'interface de broche série a remplacé la sortie de broche analogique antérieure par une liaison série numérique.Le module de fuseau sur le côté de la carte de commande CNC reçoit des commandes de vitesse de la fonction de commande de fuseau CNC, les transmet au SPM via le lien série, et renvoie les données de rétroaction de la vitesse de la broche et d'alarme au CNC.

La série A20B-2900 couvre les modules d'interface de broche série et analogique utilisés sur plusieurs générations FANUC CNC.Le suffixe -0672 identifie cette variante spécifique au sein de la série. Chaque suffixe s'adresse à une position définie du système CNC et à une configuration de communication.Les variantes adjacentes de la série A20B-2900 sont utilisées pour différentes générations ou configurations CNC et ne sont pas interchangeables sans confirmer la position spécifique de la carte et le modèle CNC.

Lorsque l'A20B-2900-0672 tombe en panne, le CNC perd la communication avec l'amplificateur de broche.La défaillance se présente généralement sous forme d'alarme de broche ou d'alarme de communication de broche au CNC, même lorsque l'amplificateur de broche et le moteur sont physiquement intacts.

Principales spécifications

Sériel contre analogique Pourquoi le type d'interface est important

Les commandes CNC FANUC utilisent soit une interface de broche série, soit une interface de broche analogique pour commander l'amplificateur de broche.Ces deux types d'interfaces ne sont pas interchangeables. Un module de broche série ne peut pas commander un amplificateur de broche d'interface analogique., et vice versa.

L'interface série transporte des commandes de vitesse numériques, des données de rétroaction et des données de diagnostic via une liaison par fibre optique ou par câble entre le module CNC et le SPM.L'A20B-2900-0672 est le type d'interface série ?? confirmer que l'amplificateur à broche installé est également un SPM à interface série avant de spécifier ce module comme remplacementUn module de broche analogique (identifié par "-xxxx analogue" dans la documentation de service) serait nécessaire si la machine utilise un entraînement de broche à interface analogique.

Questions fréquentes

Q1: Comment distinguer la défaillance du module de fuseau d'une défaillance de l'amplificateur de fuseau?

Une défaillance du module de fuseau se présente comme une alarme de communication entre le CNC et le SPM, le CNC ne pouvant pas établir ou maintenir la liaison série du fuseau.Une défaillance de l'amplificateur de broche se présente comme une alarme sur l'unité SPM elle-même (codes LED ou lecture d'alarme sur la face SPM)Si le SPM affiche une alarme de communication alors que le matériel du SPM semble intact, le module de broche du côté CNC est le suspect.

Q2: Le remplacement de l'A20B-2900-0672 nécessite-t-il une réentrée des paramètres de la broche?

Les paramètres du moteur de broche sont stockés dans la mémoire principale du contrôleur CNC, et non dans le module de broche lui-même.Vérifiez que les paramètres du type de moteur de broche sont corrects après l'installation et confirmez le fonctionnement normal de la broche à vitesse réduite avant de reprendre la production..

Q3: Les variantes du module de fuseau en série A20B-2900 sont-elles interchangeables?

Chaque suffixe de la série A20B-2900 s'adresse à un emplacement et à une configuration spécifiques du système CNC.Le remplacement d'un suffixe différent -xxxx peut entraîner des erreurs de communication ou le CNC peut ne pas détecter le module de broche- Confirmez A20B-2900-0672 spécifiquement à partir de l'étiquette de la carte installée.

Q4: La machine affiche une alarme de broche sans dommage physique de la broche.

Tout d'abord, vérifiez que le câble de liaison série entre le module de broche et le SPM est intact et entièrement fixé aux deux extrémités.Un câble en fibre ou un connecteur lâche endommagé produit des alarmes de communication par broche identiques à une défaillance du moduleSi le câble est confirmé, le module A20B-2900-0672 devient la source de défaut.

Q5: Comment l'A20B-2900-0672 est-il obtenu?

Par l'intermédiaire du marché des pièces de rechange CNC de FANUC, les concessionnaires de modules de la série A20B-2900 et les spécialistes en réparation de FANUC.La famille A20B-2900 couvre une large gamme de modules d'interface CNC; le suffixe exact est le paramètre de sélection.
