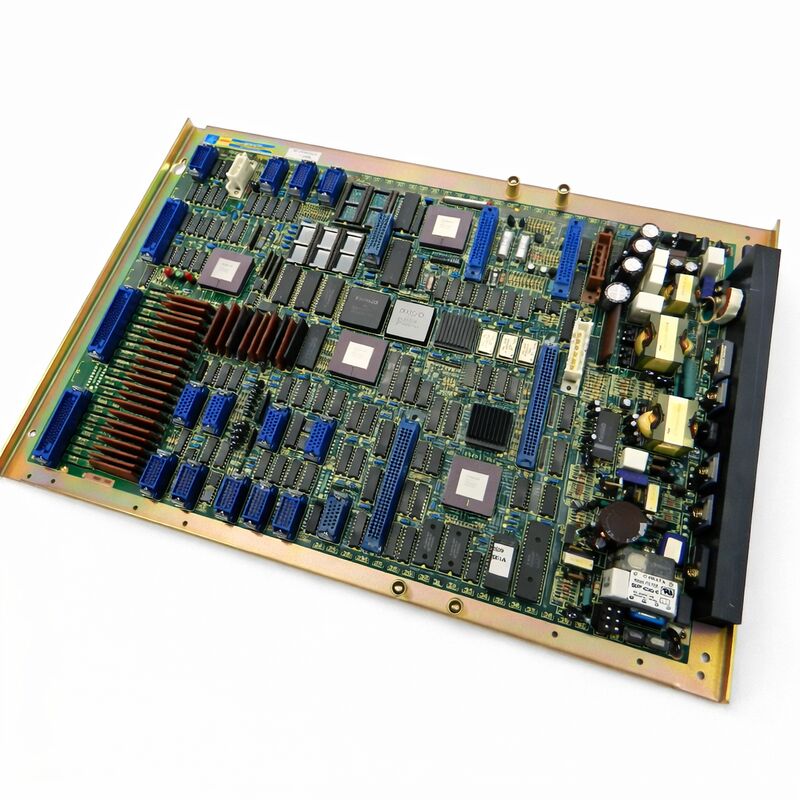

A16B-1010-0170 FANUC carte de circuit CNC A16B10100170 AI6B-IOIO-OI7O

FANUC A16B-1010-0170

Numéro de la partie:A16B-1010-0170: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:PCB maître / carte de contrôle principale

Nom:0TE Principaux PCB

Le statut:Arrêté par le fabricant

Résumé

L'A16B-1010-0170 est le PCB maître pour le système de contrôle CNC FANUC Série 0TE. Dans l'architecture de la Série 0 de FANUC, le PCB maître est la carte centrale la carte qui coordonne toutes les fonctions CNC.

Le contrôle d'axe, la commande de broche, l'exécution du PMC, l'interface de l'opérateur et la gestion des entrées/sorties circulent tous à travers ou à partir de cette carte.Aucune autre carte dans le contrôleur porte le même poids.

La série A16B-1010 couvre la famille de circuits imprimés maîtres pour la génération CNC de la série 0 de FANUC.Différents numéros de suffixe identifient différentes variantes au sein de la famille de la série 0.

Le -0170 est la variante 0TE. Il n'est pas interchangeable avec les cartes pour d'autres modèles de la même génération, même celles qui ont une apparence physique similaire.

Cette carte a été arrêtée par le fabricant, FANUC ne la produit plus.

La base installée de machines fonctionnant avec les commandes de la série 0TE est la seule demande qui existe pour cette pièce et cette demande est réelle.Équipement de MDE, et d'autres applications où la série 0TE a été largement déployée.

Principales spécifications

Ce que contrôle le PCB maître

Le circuit imprimé maître dans un système CNC de série 0 est le centre du système. Il contient le processeur principal, le servo LSI pour le contrôle de l'axe et la logique d'interface qui se connecte aux autres cartes du contrôleur.Chaque autre carte dans l'armoire communique à travers ou au PCB maître.

Les commandes de position d'axe proviennent d'ici.

La servo-boucle fonctionne ici, l'exécution de l'échelle PMC est gérée ici, lorsque l'opérateur appuie sur une touche sur le panneau MDI, le signal atteint le PCB maître, lorsque le code M de la machine appelle le liquide de refroidissement, le système de refroidissement de l'appareil est activé.le PCB maître le traite.

L'étendue du rôle de cette carte explique pourquoi une panne principale de PCB déconnecte l'ensemble de la machine, tandis qu'une panne dans la plupart des autres cartes n'affecte qu'une fonction spécifique.

Sur les machines de la série 0TE, qui sont typiquement des tours CNC, des centres de tournage et des systèmes EDM en fil, le PCB maître gère la configuration d'axe appropriée à ces types de machines.

La variante 0TE reflète les exigences fonctionnelles et électriques de cette application spécifique.

L'approvisionnement d'une carte abandonnée

FANUC a arrêté la production de l'A16B-1010-0170 car la génération de la série 0 a été remplacée par de nouvelles plates-formes de contrôle.

Chaque unité disponible aujourd'hui est soit un excédent d'origine (stockée neuve mais non utilisée) soit une unité rénovée/réparée tirée du champ.

Les unités excédentaires sont préférables lorsqu'elles sont disponibles.

Ils n'ont pas accumulé d'heures de fonctionnement et n'ont aucun historique de défaillance sur le terrain.à condition que la source de réparation ait une expérience réelle avec les PCB maîtres et les cartes d'essai de la série 0 FANUC avant la vente.

Il existe des contrefaçons sur le marché des cartes FANUC anciennes.

Ce n'est pas théorique. Des cartes avec des numéros de pièces incorrects sur les étiquettes, des populations de composants incorrectes ou simplement des cartes défectueuses reconditionnées en unités fonctionnelles circulent.Achat auprès de fournisseurs qui peuvent confirmer l'origine et les résultats des essais.

Considérations relatives à l'installation

Le remplacement du PCB maître dans un contrôleur de la série 0TE nécessite une restauration complète des données du système. Les paramètres, les programmes stockés et les données PMC doivent être chargés à partir de la sauvegarde après l'installation de la carte.La carte elle-même s'installe dans le support de commande dans la position définie par la documentation de la machine.

Un ensemble de paramètres correspondant à la configuration de la machine doit être chargé.

Les paramètres incorrectement chargés peuvent provoquer des alarmes d'axe immédiates ou un comportement dangereux.

Vérifiez toujours les paramètres par rapport à la documentation de la machine avant de faire tourner les axes après un remplacement du PCB maître.

Questions fréquentes

Q1: Le contrôleur de la série 0TE s'allume mais affiche immédiatement une alarme de système.

Les alarmes de démarrage sur les systèmes CNC de la série 0 incluent souvent un code d'alarme à deux chiffres.

Les codes de la série 900 indiquent généralement des défauts matériels impliquant le PCB maître ou ses circuits étroitement associés.

Le code d'alarme réduit considérablement le diagnostic avant de supposer une défaillance de PCB maître.

Q2: L'A16B-1010-0170 peut-il être réparé au niveau des composants?

La réparation au niveau des composants est possible pour les techniciens expérimentés ayant accès aux schémas FANUC série 0 et à l'équipement d'essai approprié.

Les modes de défaillance courants comprennent les défaillances du circuit de la batterie, la dégradation du condensateur et les dommages du servo LSI causés par des transitoires de puissance.

Les dispositifs propriétaires FANUC LSI sur cette carte ne peuvent pas être fournis de manière indépendante. Si le servo LSI a échoué, le remplacement de la carte est la seule voie viable.

Q3: Les paramètres n'ont pas été sauvegardés avant la défaillance du PCB maître. Peuvent-ils être récupérés?

Pas directement d'un conseil raté dans la plupart des cas.Si la carte a une défaillance partielle il se met en marche mais alarme certains paramètres peuvent encore être lisibles par l'interface CNC avant la carte est retiréeUne planche complètement morte ne donne rien.

S'il n'existe pas de sauvegarde, les paramètres doivent être réintroduits manuellement à partir de la documentation de la machine ou des dossiers du constructeur de la machine.

Q4: Est-il nécessaire de faire correspondre le niveau de révision du conseil lors du remplacement de l'A16B-1010-0170?

Les niveaux de révision au sein du même numéro de pièce indiquent généralement des modifications de la disposition du PCB qui n'affectent pas la fonction.

Dans la plupart des cas, toute révision de l'A16B-1010-0170 est un remplacement valide d'une autre.

Toutefois, pour les machines avec des versions de logiciels ou des antécédents de modifications très spécifiques, confirmer la compatibilité avec la documentation de service avant l'installation.

Q5: La machine est inactive depuis plusieurs années. Le contrôleur s'allume mais ne fonctionne pas. S'agit-il d'un problème majeur de PCB?

Les périodes de repos prolongées entraînent la perte de données SRAM basées sur la batterie si la batterie de secours n'est pas entretenue.

Une machine qui ne peut pas fonctionner après un stockage prolongé a souvent perdu son ensemble de paramètres, pas un PCB maître défectueux.

Si la batterie est éteinte et que les paramètres ont disparu, restaurer à partir de la sauvegarde ou réentrer manuellement.

Si les paramètres sont présents et valides, mais que la machine ne fonctionne toujours pas, procéder au diagnostic du matériel.
