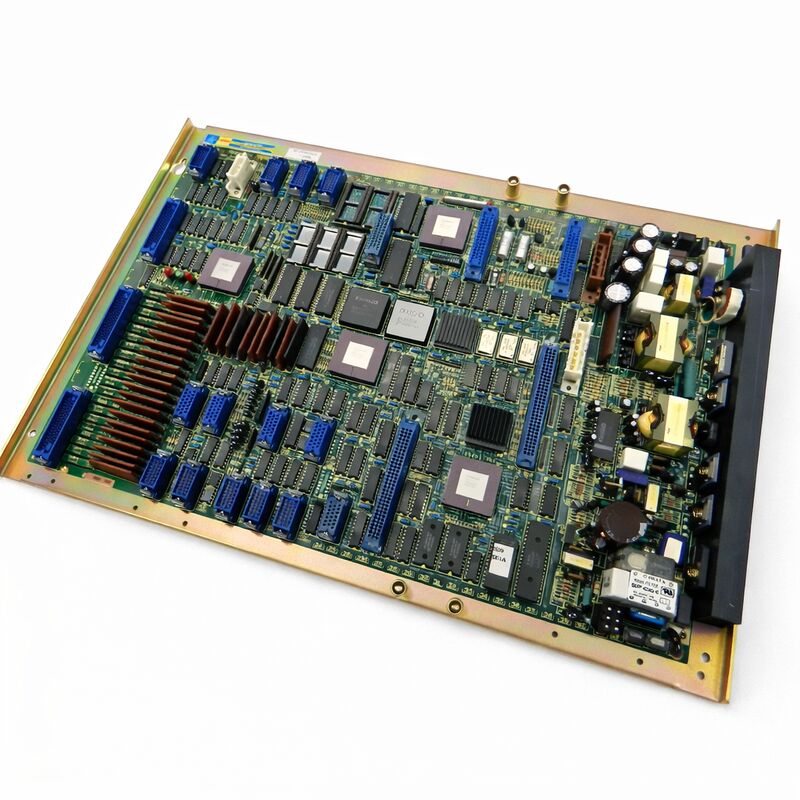

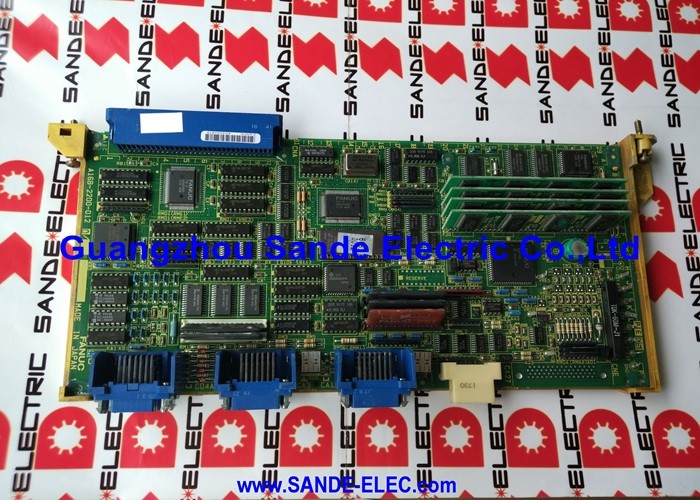

A16B-1010-0240 La carte mère Fanuc A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 ∙ F0-Mate Master PCB ∙ Système 10 / 11 / 12 et F0-Mate CNC, originaire du Japon

Numéro de la partie:A16B-1010-0240: Les États membres doivent fournir des informations détaillées sur les produits.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Le PCB maître (plaque de processeur principale)

Série de cartes:A16B-1010

Systèmes compatibles:Le système FANUC 10, 11, 12; F0-Mate CNC est utilisé pour les systèmes de commande numérique.

Contrôle des axes:2 axes (avec option d'extension additionnelle de l'axe)

Résumé

L'A16B-1010-0240 est la carte mère du circuit imprimé et la carte principale du processeur pour le système F0-Mate CNC de FANUC et les plateformes de contrôle des systèmes 10, 11 et 12 associées.

C'est la première génération de carte mère de la série Mate: l'intelligence centrale d'un compact,unité CNC autonome conçue pour le marché des machines-outils où le coût et la simplicité sont importants parallèlement à une performance numérique fiable.

La désignation F0-Mate l'identifie comme un système CNC numérique complet.

Contrairement aux plus grands contrôleurs de la série 0-A et 0-C ultérieurs qui utilisaient une architecture modulaire basée sur des racks avec des cartes de fonction séparées,le F0-Mate a concentré les fonctions CNC essentielles sur une seule carte mère.

Cette carte contient le processeur principal, l'interface de servo pour la commande numérique à deux axes, la section I/O pour les connexions de la machine, une unité d'alimentation intégrée,et support pour le système de stockage de cassettes PC utilisé dans ces contrôleurs au lieu de l'unité d'échelle PMC-L trouvée dans les grandes machines de la série 0.

La carte est équipée d'un écran graphique monochrome de base adapté aux applications pour lesquelles elle a été conçue.

Ces applications concernaient généralement de petits centres de tournage et des centres d'usinage compacts où le nombre d'axes était faible, la complexité du programme modérée,et la priorité était une performance CNC numérique fiable à un prix accessibleLe F0-Mate a réussi à le faire.

C'était un CNC numérique complet et fonctionnel dans un emballage compact.

Beaucoup de ces systèmes sont encore utilisés aujourd'hui sur les machines pour lesquelles ils ont été conçus.

Principales spécifications

Le F0-Mate dans le contexte

La plateforme CNC de la série 0 de FANUC a été l'une des lignes de produits CNC les plus prospères commercialement de son époque.0-C ¢ centres d'usinage et centres de tournage à moteur dans l'industrie manufacturière mondiale.

Les variantes Mate étaient la réponse de FANUC à un important segment de marché:les constructeurs de machines qui avaient besoin d'un véritable CNC numérique FANUC mais ont trouvé la série 0 complète trop chère ou trop grande pour leurs conceptions de machines compactes.

Le F0-Mate a fourni le noyau de l'expérience de la série 0la fonctionnalité G-code standard dans un facteur de forme et à un prix adapté aux petites machines.

L'alimentation électrique intégrée de la carte élimine le besoin d'un module PSU séparé.

La commande à deux axes était standard, avec la possibilité d'ajouter un troisième axe via la carte add-on 1810-0010 lorsque la machine en avait besoin.

Le stockage sur cassette PC était une caractéristique de cette génération.

C'était la technologie de stockage acceptée de l'époque pour cette classe de machines.

Le rôle du conseil directeur

Toutes les fonctions du F0-Mate CNC passent par cette carte mère.Lorsque le CNC interpelle un chemin de coupe, la carte mère calcule les positions des axes.

Lorsque la logique PMC lit les entrées de la machine et entraîne les sorties de la machine, ces transactions I/O passent par la section I/O de cette carte.

Lorsque l'écran affiche le contenu du programme ou les positions des axes, la génération graphique se produit sur cette carte.

Cette concentration de fonctions signifie qu'une carte mère défectueuse arrête complètement la machine.

Il n'est pas possible d'effectuer une opération partielle lorsque la carte mère tombe en panne ̇ aucune autre carte ne reprend ses fonctions.

La machine est en panne jusqu'à réparation ou remplacement de la carte.

L'approche diagnostique d'un F0-Mate avec une défaillance présumée de la carte mère commence par éliminer des causes plus simples.

Une panne d'alimentation à l'intérieur de la carte produit un écran sombre et aucune réponse de la machine, mais cela pourrait également être un problème d'alimentation externe.

Une défaillance du processeur produit généralement une alarme à l'allumage que le contrôleur ne peut pas effacer.

Une défaillance de l'interface servo produit des alarmes servo au démarrage sans cause mécanique.

La lecture du code d'alarme, s'il est affiché, est la première étape du diagnostic.

Réparation et maintenance des systèmes existants

L'A16B-1010-0240 est un produit hérité.

Les machines qui l'utilisent, cependant, sont souvent encore productives.

Un petit centre de tournage bien entretenu équipé d'un contrôleur F0-Mate peut fonctionner de façon fiable pendant des décennies.à condition que l'électronique soit entretenue.

Maintenir une machine avec ce contrôleur signifie maintenir l'accès aux cartes de remplacement.

La chaîne d'approvisionnement du marché de rechange de cartes de rechange testées, de cartes originales réparées professionnellement et de services de remplacement offerts par des spécialistes du service CNC soutient ces machines.

Un service de réparation au niveau de la carte peut souvent restaurer un A16B-1010-0240 défectueux à un coût bien inférieur au prix d'une unité de remplacement testée, ce qui rend la réparation une première option viable lorsque le temps le permet.

Questions fréquentes

Q1: Le contrôleur F0-Mate montre un écran vide et aucune réponse à aucune entrée. La machine n'a pas d'autres alarmes. Quelle est la cause probable?

Un écran vide sans réponse du contrôleur indique généralement une perte de l'alimentation interne de la carte mère ou une défaillance catastrophique du processeur qui empêche l'exécution de la séquence de démarrage.Tout d'abord confirmer que la tension d'alimentation externe au contrôleur est correcte.

Si l'alimentation externe est confirmée, les circuits d'alimentation interne de la carte ont probablement échoué.

L'étape suivante est de réparer ou de remplacer la planche.

Q2: La machine fonctionne mais l'affichage n'affiche qu'un contenu partiel, certaines zones sont correctes et d'autres sont déformées.

Les défauts d'affichage lors d'un fonctionnement normalement normal de la machine pointent vers la section graphique de la carte mère plutôt que vers le CPU ou les circuits de commande servo.

Le processeur fonctionne (la machine fonctionne), mais le circuit de génération graphique a un composant dégradé.

Ce type de défaut est souvent réparable au niveau des composants par un spécialiste familiarisé avec cette série de cartes.

Q3: Le F0-Mate affiche une alarme de servo persistante sur l'axe 1 à chaque mise en marche, avant que tout mouvement ne soit commandé.

Une alarme de servo persistante lors de l'allumage avec des composants externes confirmés bons indique le circuit d'interface de servo sur la carte mère.

Le circuit LSI ou circuit d'interface de la carte ne termine pas son initialisation.

Il s'agit d'une défaillance au niveau de la carte. Avant de conclure, vérifiez que le connecteur de câble d'interface d'axe de la carte est propre et entièrement installé.

Si le connecteur est confirmé, le circuit d'interface servo de la carte nécessite une attention particulière.

Q4: Un remplacement A16B-1010-0240 a été fourni.

Les paramètres du contrôleur F0-Mate paramètres d'axe, affectations d'E/S, limites d'alimentation, constantes de machine sont stockés sur le contrôleur.

Lors de l'installation d'une carte de remplacement, ces paramètres devront être rétablis.

Si une sauvegarde des paramètres a été prise à partir du contrôleur d'origine (sur cassette, via l'interface RS-232, ou par toute méthode de sauvegarde disponible), cette sauvegarde sera nécessaire.

Préparez la sauvegarde des paramètres, la sauvegarde du programme de pièce et confirmez la version correcte du logiciel système pour cette machine avant de commencer le remplacement de la carte.

Q5: Le lecteur de cassette du PC F0-Mate a également échoué. Est-il encore possible de faire fonctionner la machine sans le lecteur de cassette?

Les programmes de pièces dans le F0-Mate sont normalement chargés à partir d'une cassette ou saisis directement sur le clavier MDI.

Si le lecteur de cassette a échoué, les programmes peuvent toujours être saisis sur le clavier MDI. Ceci est pratique pour les programmes courts.

Pour les programmes plus longs, une interface DNC via le port série RS-232 peut être une option si le logiciel du contrôleur et la configuration de la machine le prennent en charge.

Consultez le manuel de connexion F0-Mate pour la capacité RS-232 DNC de cette version spécifique du contrôleur.
