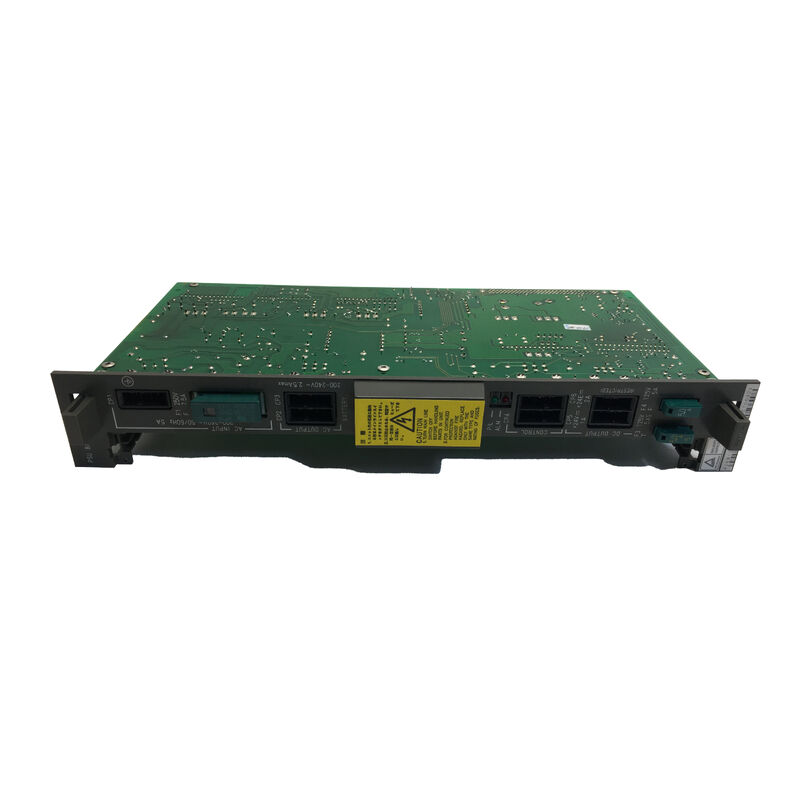

A16B-1210-0801 Fanuc PCB Board A16B12100801 AI6B-I2IO-O8OI Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'utiliser une carte de circuit imprimé.

A16B-1210-0801 ∙ FANUC MPG Interface PCB ∙ Série 0A / 0B / 0C / 0F / 00B / 00C / Générateur d'impulsions manuel Interface CNC

L'interface MPG

"MPG" signifie générateur d'impulsions manuel le roue à commande rotative utilisée par les opérateurs de machines pour déplacer manuellement les axes CNC avec précision.qui génère des impulsions électriquesLe CNC traduit ces impulsions en mouvement d'axe contrôlé à une échelle sélectionnable (généralement ×1, ×10 ou ×100 par impulsion, correspondant à 0,001 mm, 0,01 mm ou 0,1 mm par clic de roue à main).

L'A16B-1210-0801 est le PCB d'interface MPG dédié pour les systèmes CNC des séries 0-A, 0-B, 0-C, 0-F, 00B et 00C.Il reçoit le train d'impulsion de la roue manuelle et le transmet au moteur d'interpolation CNC dans le format correct pour le positionnement manuel de l'axe.

Principales spécifications

Comment fonctionne l'interface MPG

Le MPG génère un signal d'encodeur quadrature deux canaux d'impulsion (A et B) en relation de phase de 90°.Ce codage de quadrature permet à la carte d'interface de déterminer à la fois la direction de rotation et le nombre d'impulsions.

L'A16B-1210-0801 reçoit ces signaux de quadrature et:

Compte des pouls:L'interface compte les impulsions entrant du volant en temps réel, en maintenant un nombre précis de rotation du volant.

Détermine la direction:La relation de phase entre les canaux A et B indique à la carte d'interface si le volant est tourné dans le sens des aiguilles d'une montre (direction de l'axe positif) ou dans le sens inverse (direction de l'axe négatif).

Applique le multiplicateur d'échelle:La sélection de l'échelle ×1/×10/×100 (à partir du commutateur de mode de l'opérateur) est appliquée au comptage des impulsions, produisant le déplacement d'axe commandé.

Transmetteurs à CNC:La commande de position formatée est envoyée à la fonction d'interpolation de la CNC, qui exécute un mouvement d'axe lisse en réponse à l'entrée de la roue à main.

Scénarios d'application

La roue manuelle du MPG ne fonctionne pas:La roue manuelle MPG d'un CNC FANUC Série 0-C arrête de produire un mouvement d'axe.La carte d'interface A16B-1210-0801 est identifiée comme étant la failleLe remplacement rétablit le positionnement de l'axe à commande manuelle.

Série 0-B Maintenance de l'interface CNC des roues à main:Une série 0-B CNC subit une maintenance de l'électronique de commande. La carte d'interface A16B-1210-0801 MPG est remplacée pour assurer un fonctionnement fiable de la roue à main.

Questions fréquentes

Q1: Pourquoi l'interface MPG a besoin d'un PCB dédié?

Le volant MPG génère des signaux de quadrature en temps réel.et transmis à la fonction d'interpolation du CNC au taux de mise à jour du servo du CNCL'intégration de ce décodage matériel dédié au sein de la carte principale du processeur ajoute de la complexité au circuit; un PCB d'interface séparé isole le traitement du signal MPG et simplifie la conception de la carte principale.

Q2: Que se passe-t-il lorsque l'A16B-1210-0801 échoue? Les axes peuvent-ils encore être déplacés?

Lorsque l'interface MPG échoue, le mode HANDLE (jog contrôlé par roue manuelle) est perdu.Le mode JOG (jogging contrôlé par bouton à la vitesse d'alimentation programmée) et le mode MDI (mouvement contrôlé par programme) restent généralement fonctionnelsL'exécution automatique du programme n'est pas non plus affectée. Seul le canal d'entrée du volant est perdu.

Q3: L'A16B-1210-0801 est-il compatible avec tous les types de machines CNC des séries 0-A à 00C (lathes, centres d'usinage)?

Oui, la désignation de compatibilité "#0A/B/C/F/00B/C" couvre tous les types de machines de chaque série CNC ̇ centres d'usinage (0-MC, 0-MD, 0-MF), centres de tournage (0-TC, 0-TD, 0-TF),et autres types de machines appartenant à la famille 0Le matériel de l'interface MPG est indépendant de la configuration du type de machine.

Q4: Le remplacement de l'A16B-1210-0801 nécessite-t-il un ajustement du paramètre MPG?

Le multiplicateur d'échelle (×1/×10/×100) du MPG et l'affectation d'axes sont configurés dans les paramètres CNC stockés dans la SRAM principale du CNC, et non dans la carte d'interface MPG.Après montage du remplacement A16B-1210-0801, les paramètres MPG existants s'appliquent automatiquement.
