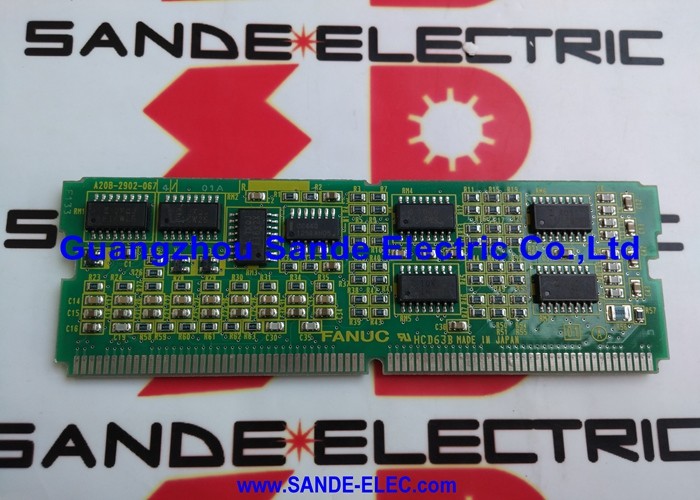

FANUC A20B-2901-0582 PowerPoint Module de processeur PCB avec interface de liaison I/O 2

Numéro de la partie:A20B-2901-0582 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Série de produits:A20B-2901 Les États membres

Type de produit:Module CPU PCB avec interface de liaison I/O 2

Fonction:Unité centrale de traitement et module de communication I/O Link 2 pour les systèmes CNC et d'automatisation FANUC

Pays d'origine:Le Japon

Résumé

L'A20B-2901-0582 est une carte de circuit imprimé FANUC avec interface I/O Link 2 de la série A20B-2901.Cette carte sert de module de communication central de traitement et d'E/S au sein de son système hôte FANUC CNC ou d'automatisation, logique de commande, et le bus de communication I/O Link 2 qui relie le contrôleur aux périphériques I/O distants, aux racks I/O distribués, aux périphériques de la machine et aux sous-unités de commande.

La série A20B-2901 est l'une des familles de modules établies de FANUC pour le matériel de contrôle CNC et d'automatisation, couvrant une gamme de processeurs, de mémoire, d'interfaces,et modules de commande de broche qui configurent les capacités du système de commande.

The 0582 variant within this series integrates both the CPU processing function and the I/O Link 2 communication interface in a single board — a combination that serves systems requiring the second-generation I/O Link protocol for machine peripherals and distributed I/O.

Le FANUC I/O Link est un bus de communication en série à grande vitesse qui relie le contrôleur CNC aux dispositifs d'E/S de la machine.offre une communication plus rapide et prend en charge un réseau plus large de nœuds d'E/S connectés que le lien d'E/S d'origine.

les racks d'entrée/sortie à distance, les panneaux d'entrée/sortie de l'opérateur, les unités de commande ATC (changement automatique d'outils), les échangeurs de palettes,et les interfaces robotiques peuvent tous être connectés en tant que nœuds I/O Link 2 slave à un contrôleur exécutant le A20B-2901-0582.

Principales spécifications

FANUC I/O Link 2

Le lien d'E/S de FANUC est un bus série conçu pour connecter le contrôleur CNC aux dispositifs d'E/S répartis autour de la machine et de l'usine.

Dans une machine-outil CNC moderne, les interrupteurs de limite physiques d'E/S, les sorties de soupapes solénoïdes, les boutons de pression, les lumières indicateurs, les capteurs de position ATC peuvent compter des centaines.

En revanche, I/O Link 2 permet d'installer des unités d'E/S distribuées à proximité des appareils physiques d'E/S.avec seulement un seul câble série reliant chaque unité au contrôleur.

I/O Link 2 est un protocole sériel synchrone chaque esclave I/O connecté transmet ses états d'entrée et reçoit ses commandes de sortie du maître de manière déterministe à cycle fixe.

Le PMC (Programmable Machine Controller) du CNC lit les états d'E/S des nœuds I/O Link 2 comme s'ils étaient directement câblés au contrôleur,et définit les états de sortie à travers la même interface transparente.

La distance physique, l'architecture distribuée et le câble série sont invisibles à la logique de l'échelle PMC.

La carte de processeur A20B-2901-0582 contient l'interface maîtresse I/O Link 2 le circuit qui entraîne le bus, les sondages de chaque esclave connecté,et échange des données avec chaque nœud dans le cycle d'interpolation CNC.

Rôle du module CPU dans l'architecture du système

En tant que module CPU, le A20B-2901-0582 assume la responsabilité principale du traitement du système de contrôle qu'il prend en charge.

Il exécute le logiciel de commande chargé à partir des modules FROM (Flash ROM), gère la carte de mémoire du système, y compris les modules RAM,et gère la planification en temps réel des tâches de commande, exécution de l'échelle PMC, traitement de l'interface de l'opérateur et communication avec les périphériques connectés.

Une défaillance du module CPU entraîne une défaillance complète du système de commande. Le CNC ne démarre pas ou cesse de fonctionner au milieu du cycle.

Contrairement aux cartes périphériques qui entraînent la perte de fonctions spécifiques pendant que le système continue à fonctionner, le module CPU est un seul point de défaillance pour l'ensemble de la commande.

Cela fait de l'A20B-2901-0582 l'une des pièces de rechange les plus prioritaires pour toute installation de production utilisant des systèmes FANUC utilisant ce type de module.

Pratiques de maintenance et de remplacement

Lorsque l'A20B-2901-0582 nécessite un remplacement, les données de paramètres et de programmes stockées dans la SRAM seront sur le module RAM séparé (module de mémoire de la série A20B-2901) plutôt que sur la carte CPU elle-même.

Dans les systèmes où la mémoire se trouve sur un module séparé, le remplacement de la carte CPU ne nécessite pas nécessairement de recharger tous les paramètres.et s'il est transféré intact sur la carte de remplacement, le système devrait reprendre ses données stockées.

Vérifiez l'architecture du système pour la machine spécifique avant de supposer que cela s'applique.

La configuration I/O Link 2

Ceux-ci sont récupérés avec le reste du paramètre défini à partir de la sauvegarde.

Des précautions ESD sont essentielles lors de la manipulation de l'A20B-2901-0582. Les circuits d'interface du processeur, de la logique CMOS et de l'I/O Link 2 sont sensibles à la décharge électrostatique.

Toujours manipuler la planche avec une sangle de poignet ESD reliée au sol, sur une surface de travail conductrice.

Questions fréquentes

Q1: Le CNC s'est éteint de manière inattendue et ne démarre pas. Seule l'alarme I/O Link 2 s'affiche avant l'arrêt de la séquence de démarrage.

Une alarme I/O Link 2 au démarrage qui empêche le démarrage peut indiquer soit une défaillance du module du processeur affectant l'interface principale I/O Link 2,ou un dispositif esclave I/O Link 2 connecté qui ne répond pas comme prévu.

Essayez de déconnecter tous les câbles d'esclave I/O Link 2 de la carte et essayez de démarrer si le système démarre sans esclaves connectés, le problème est dans l'un des dispositifs esclaves ou leurs câbles,pas la carte CPU elle-même.

Si l'alarme persiste avec tous les esclaves déconnectés, le circuit I/O Link 2 du A20B-2901-0582 ou la fonction CPU a échoué.

Q2: Le CNC fonctionne mais tous les racks d'E/S à distance connectés à I/O Link 2 affichent une alarme tandis que l'E/S directe (connectée à la carte d'E/S principale) fonctionne normalement.

Les racks d'E/S à distance qui signalent l'alarme pendant que l'E/S directe fonctionne indiquent normalement le bus E/S Link 2 ou son interface principale, et non la logique du processeur CNC ou du PMC (ce qui affecterait également l'E/S directe).Vérifiez le câble de routage I/O Link 2 et les connecteurs pour les connexions endommagées ou lâches.

Si le câble et les connecteurs sont confirmés intacts, l'interface principale I/O Link 2 de l'A20B-2901-0582 peut avoir échoué.

Le remplacement de la carte CPU est la prochaine étape de diagnostic.

Q3: Après le remplacement de l'A20B-2901-0582, les démarrages CNC mais la topologie I/O Link 2 affiche des appareils à des adresses incorrectes.

Les adresses des périphériques I/O Link 2 sont configurées dans les paramètres PMC. Si la sauvegarde des paramètres n'a pas été entièrement rechargée après le remplacement de la carte,ou si le module RAM a été vidé pendant le processus de remplacement, la carte d'adresse de I/O Link 2 peut ne pas correspondre à l'installation physique.

Recharger la sauvegarde complète des paramètres PMC dans le système.

Si aucune sauvegarde n'est disponible, les adresses des périphériques I/O Link 2 doivent être réintroduites manuellement en suivant la documentation de configuration I/O Link 2 du constructeur de la machine.

Q4: L'A20B-2901-0582 est-il spécifique à un seul modèle CNC FANUC ou est-il destiné à plusieurs plates-formes?

Les modules de la série A20B-2901 desservent plusieurs plates-formes CNC FANUC par l'intermédiaire de la norme d'interface du module A20B-2901.

The specific compatible control platforms for the 0582 variant are defined by the machine's hardware configuration — the module's physical interface and communication protocol must match the main CPU board or system board it is installed with.

Vérifier la compatibilité en consultant la documentation matérielle de la machine spécifique ou les tableaux de compatibilité des pièces de FANUC avant de procurer un remplacement.

Q5: L'A20B-2901-0582 est sur une machine qui fonctionne en continu dans un environnement de production.

Pour une machine de production en fonctionnement continu, il est fortement conseillé de conserver au moins une pièce de rechange A20B-2901-0582 de qualité vérifiée sur place.

Une défaillance du module CPU provoque un arrêt complet de la machine sans solution de contournement. La machine ne peut pas fonctionner en mode dégradé pendant que la carte est alimentée.

Le carton doit être stocké dans un emballage à sécurité ESD, dans un environnement à température contrôlée et inspecté périodiquement pour confirmer que les conditions de stockage sont adéquates.

Les attributions de canaux de liaison E/S 2 et la configuration du PMC doivent également être documentées et conservées avec la carte de secours afin que le remplacement et la remise en service puissent être effectués le plus rapidement possible.
