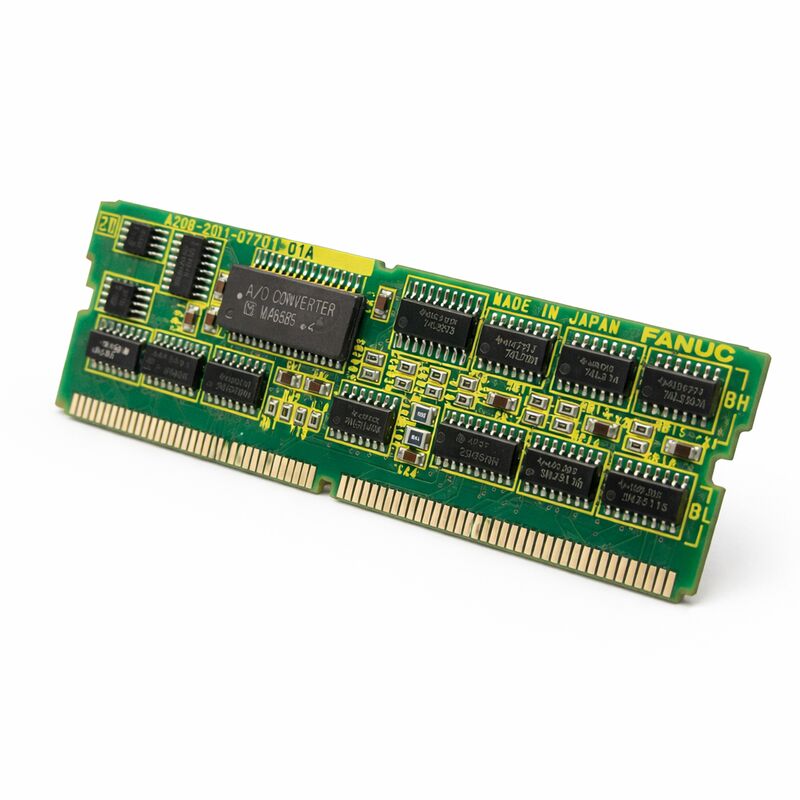

FANUC A20B-2901-0716 | Module RAM — 128 Ko SRAM + 3,5 Mo DRAM, CNC Séries 16/18/20/21

Numéro de pièce : A20B-2901-0716

Fabricant : FANUC Corporation (Japon)

Série de produits : A20B-2901

Type de produit : Module de mémoire RAM (carte fille enfichable SMD)

Présentation

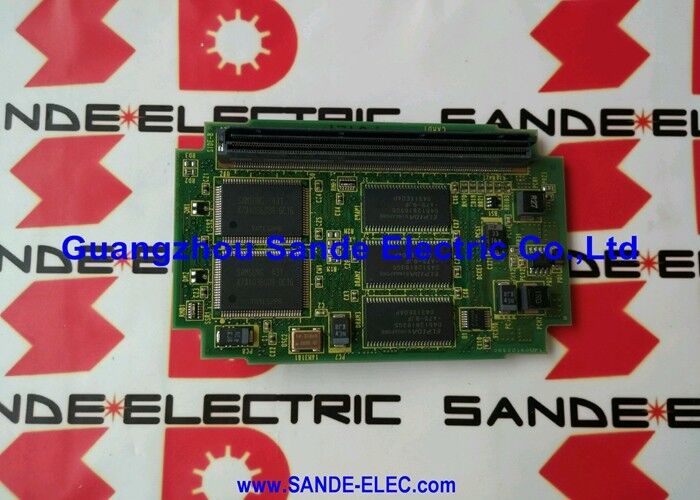

Le A20B-2901-0716 est un module RAM FANUC combinant 128 Ko de SRAM sauvegardée par batterie avec 3,5 Mo de DRAM, conçu comme une carte fille enfichable SMD pour les systèmes de contrôle CNC FANUC Séries 16, 18, 20 et 21.

Ce module s'installe directement sur la carte CPU principale du système de contrôle CNC, étendant la mémoire vive du système pour le stockage des programmes de pièces, la rétention des paramètres, la logique d'échelle PMC et le traitement des données d'exécution.

La série A20B-2901 représente l'une des familles de modules les plus importantes de FANUC — les cartes mémoire enfichables qui déterminent la quantité de stockage de programmes de pièces, de mémoire PMC et de données de travail que le CNC peut gérer.

Différentes combinaisons de capacité SRAM et DRAM répondent à différentes exigences d'application : une SRAM plus grande offre plus de stockage non volatil pour les programmes et les paramètres ; une DRAM plus grande offre plus de mémoire vive pour le traitement du système et les données temporaires pendant l'exécution.

Le A20B-2901-0716 se situe à la spécification 128 Ko SRAM / 3,5 Mo DRAM dans la gamme A20B-2901 — fournissant la capacité DRAM maximale disponible dans la tranche 128 Ko SRAM de cette famille de modules.

Cela le rend particulièrement adapté aux applications où le débit de données de traitement à haute vitesse est plus important que l'extension du stockage de programmes sauvegardé par batterie.

Spécifications clés

SRAM vs DRAM — Comprendre les deux types de mémoire

Dans un système CNC FANUC, la SRAM et la DRAM jouent des rôles différents et complémentaires.

La SRAM (mémoire vive statique) dans un CNC FANUC est sauvegardée par batterie. Lorsque l'alimentation de la machine est coupée, la batterie de secours au lithium sur la carte de contrôle maintient la tension aux puces SRAM, conservant leur contenu intact.

C'est là que le CNC stocke tout ce qu'il doit retenir entre les cycles d'alimentation : programmes de pièces, décalages de coordonnées de travail, décalages d'outils, paramètres et données PMC (Programmable Machine Controller).

La perte du contenu de la SRAM — due à une batterie déchargée, un événement ESD qui endommage les puces SRAM, ou une défaillance du module — signifie la perte de tous les programmes stockés et des données de configuration de la machine.

La DRAM (mémoire vive dynamique) nécessite un rafraîchissement constant de l'alimentation pour conserver ses données.

Elle perd son contenu dès que l'alimentation est coupée. Le CNC utilise la DRAM comme mémoire de travail pendant le fonctionnement — un espace de travail pour exécuter des calculs, faire fonctionner le moteur d'interpolation, traiter la logique d'échelle PMC et conserver temporairement des données pendant l'exécution du programme.

Plus de DRAM permet au système de gérer des opérations plus complexes et des programmes plus volumineux en cours d'exécution.

Elle est rafraîchie à partir de la FROM (mémoire Flash) ou de la SRAM au démarrage.

Module dans le contexte du système

Le A20B-2901-0716 se branche dans le socket SMD désigné sur la carte CPU principale du CNC FANUC.

Dans les systèmes Séries 16/18/20/21, le module RAM est l'une des plusieurs cartes filles enfichables qui personnalisent les capacités de la carte principale — aux côtés des modules FROM (pour le stockage du logiciel système), des modules PMC, des modules système (sélection du type de broche) et des modules servo.

Le module RAM spécifique choisi pour une machine faisait partie de la spécification de contrôle d'origine du constructeur de la machine.

Une machine configurée pour le stockage de plusieurs programmes complexes ou des échelles PMC étendues peut avoir été construite avec la variante SRAM 256 Ko (A20B-2901-0711).

Une machine nécessitant un débit DRAM maximal avec un stockage de programmes modéré utilise le A20B-2901-0716.

Batterie de secours — L'élément d'entretien critique

La SRAM 128 Ko du A20B-2901-0716 dépend entièrement de la batterie de secours au lithium pour conserver son contenu lorsque la machine est hors tension.

La batterie est située sur la carte CPU principale, et non sur le module RAM lui-même. Lorsque la tension de la batterie descend en dessous du seuil — généralement après 3 à 5 ans de service selon les conditions — le CNC affiche une alarme de batterie faible.

À ce stade, le contenu de la SRAM peut encore être intact, mais le remplacement doit être effectué rapidement.

Si la batterie tombe complètement en panne et que le contenu de la SRAM est perdu, tous les programmes de pièces, paramètres, décalages et données PMC doivent être rechargés. Pour les machines sans sauvegardes de paramètres documentées, cela peut signifier des jours de remise en service.

Un programme de remplacement régulier de la batterie, combiné à une sauvegarde régulière des paramètres sur une clé USB ou un transfert de fichiers sur réseau, empêche entièrement ce mode de défaillance.

FAQ

Q1 : Le CNC affiche une alarme de module RAM et ne démarre pas. Le A20B-2901-0716 est-il en cause ?

Avant de conclure que le module est défaillant, vérifiez si la batterie de secours est également en état d'alarme.

Une batterie déchargée peut provoquer une corruption du contenu de la SRAM que le système détecte comme une erreur RAM.

Remplacez la batterie et vérifiez si l'alarme disparaît après le rechargement des paramètres.

Si l'alarme persiste avec une batterie confirmée comme étant en bon état et aucune corruption de données SRAM, le module A20B-2901-0716 lui-même doit être remplacé.

Q2 : Le A20B-2901-0716 (128 Ko SRAM / 3,5 Mo DRAM) peut-il être remplacé par un A20B-2901-0711 (256 Ko SRAM / 3,5 Mo DRAM) pour augmenter le stockage de programmes ?

Seulement si la configuration matérielle et logicielle du contrôle prend en charge le module SRAM plus grand. Les contrôles Séries 16/18/20/21 ont des tables de compatibilité définies pour les modules RAM — toutes les combinaisons de modules ne sont pas valides pour toutes les éditions de contrôle et configurations d'options.

Vérifiez la compatibilité dans le manuel matériel du type de contrôle spécifique avant d'installer un module différent.

L'installation d'un module incompatible peut entraîner des échecs de démarrage ou des erreurs de mappage mémoire.

Q3 : Lors du remplacement du A20B-2901-0716, tous les programmes et paramètres doivent-ils être réentrer ?

Oui — la SRAM du module de remplacement est vierge d'usine. Tous les programmes, paramètres, décalages d'outils, décalages de travail et données PMC doivent être rechargés. C'est pourquoi il est essentiel de conserver une sauvegarde à jour avant tout remplacement de module mémoire.

La plupart des contrôles FANUC Séries 16/18/20/21 prennent en charge la sortie des programmes et des paramètres vers une clé USB ou via l'interface Ethernet/RS232 — utilisez-les pour créer une sauvegarde avant que le module ne soit changé.

Q4 : Le CNC affiche une erreur mémoire sur une zone de données PMC mais pas sur d'autres. Le A20B-2901-0716 pourrait-il avoir une défaillance partielle ?

Des défaillances partielles — où une région spécifique de la SRAM présente des erreurs tandis que d'autres restent intactes — peuvent survenir dans les modules SRAM vieillissants. Des puces SRAM individuelles au sein du module peuvent tomber en panne tandis que d'autres restent opérationnelles.

Si l'erreur est systématiquement associée à la même zone de données et persiste après le rechargement des paramètres, une défaillance au niveau de la puce SRAM est probable.

Le module doit être remplacé et le système complet rechargé à partir de la sauvegarde.

Q5 : Comment identifier quel module RAM est actuellement installé dans le CNC pour confirmer que j'ai besoin du A20B-2901-0716 ?

L'étiquette du module installé est lisible lorsque le contrôle est hors tension et que la carte CPU principale est accessible.

Le numéro de pièce A20B-2901 est imprimé sur l'étiquette du module. Alternativement, l'affichage de la configuration du système FANUC — généralement accessible depuis les écrans de maintenance du système — montre la configuration du module mémoire installé.

Si aucun des deux n'est accessible, la documentation de construction d'origine de la machine (manuel de maintenance du constructeur de la machine ou liste des pièces de rechange) spécifie le type de module d'origine.
