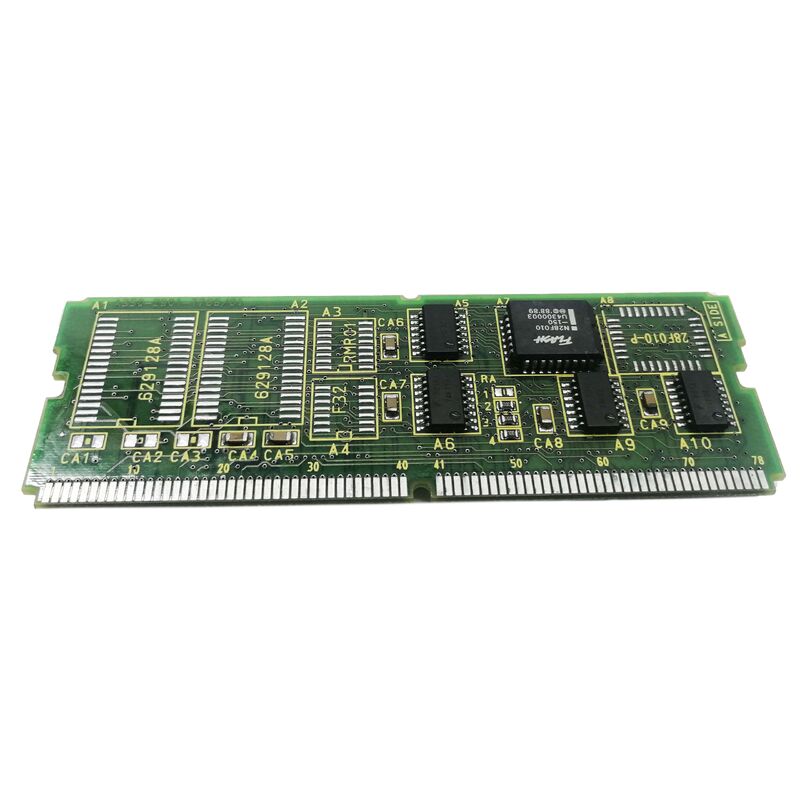

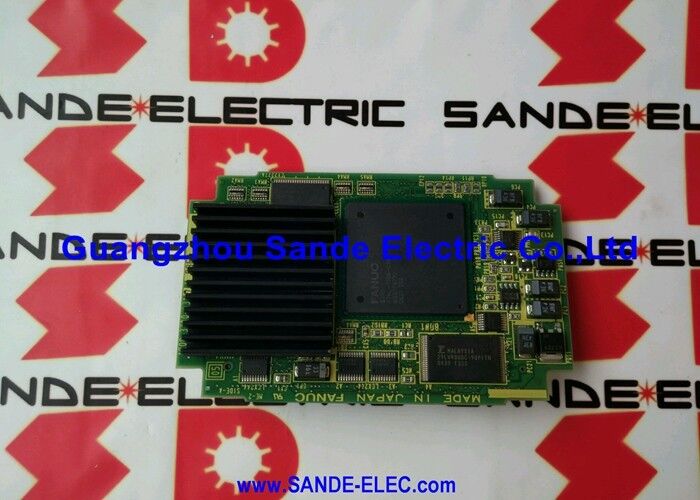

A20B-2901-0765 | Module de mémoire et de broche FANUC série 21 — 0K SRAM / FROM / Interface de broche série / Plug-In FS-21

Le module mémoire et broche dans l'architecture série 21

Au sein de l'architecture matérielle CNC FANUC série 20/21, l'unité centrale principale accueille un ensemble de modules enfichables qui définissent les capacités spécifiques du système. Ces modules s'insèrent dans des emplacements définis sur la carte CPU, chacun ajoutant une combinaison spécifique de ressources mémoire et de fonctions d'interface.

L'A20B-2901-0765 est leModule mémoire et broche— combinant deux fonctions dans un seul plug-in :

DEPUIS (ROM Flash) :La partie Flash ROM stocke le logiciel système CNC - le micrologiciel d'exploitation qui définit les capacités de code G de la CNC, les fonctions d'affichage, la coordination des servos et toutes les fonctionnalités de la CNC. Le FROM conserve son contenu sans alimentation (non volatile), de sorte que le logiciel CNC reste intact lorsque la machine est hors tension.

Interface de broche série :La partie broche série fournit l'interface de communication numérique entre le processeur principal de la CNC et l'entraînement de broche de la machine. L'interface série transporte les commandes de vitesse de broche, les données de retour et les signaux d'état entre la CNC et l'amplificateur de broche via une liaison série dédiée.

Spécifications clés

0K SRAM — Pas de RAM intégrée avec batterie de secours

La désignation « 0K SRAM » signifie que ce module n'inclut aucune SRAM avec batterie de secours. Dans la CNC série 20/21, la SRAM est utilisée pour le stockage des paramètres CNC et la conservation des programmes. Les systèmes utilisant l'A20B-2901-0765 obtiennent leur SRAM à partir d'un module RAM séparé, tel que les modules RAM de classe A20B-2901-0711, plutôt que de la combiner dans ce plug-in.

L'A20B-2901-0765 est comparé au sein de sa famille de modules :

Le 0765 est la variante de broche série sans SRAM — adaptée aux configurations de la série 21 qui s'approvisionnent en SRAM ailleurs et utilisent des entraînements de broche série.

Scénarios d'application

Remplacement de la CNC série 21 :Un système CNC FANUC FS-21 nécessite une mémoire de remplacement et un module de broche. La machine installée utilise des entraînements de broche série numériques. L'A20B-2901-0765 (variante à broche série) est le remplacement correct, pas la version analogique (0764).

Défaut interface broche série :Une CNC de la série 21 développe une alarme de communication de broche avec un entraînement et un moteur de broche confirmés intacts. L'A20B-2901-0765 est identifié comme le module défaillant. Le remplacement rétablit la communication de la broche série.

FAQ

Q1 : A20B-2901-0765 nécessite-t-il un module RAM séparé dans le système série 21 ?

Oui. Étant donné que l'A20B-2901-0765 dispose d'une SRAM de 0 Ko, les paramètres CNC et les programmes stockés sont conservés dans un module RAM séparé (tel que les modules de classe A20B-2901-0711) installé dans un emplacement différent sur le processeur principal de la série 21. Le module de mémoire et de broche et le module RAM fonctionnent ensemble – ni l'un ni l'autre ne fournit à lui seul la ressource mémoire complète dont la CNC a besoin.

Q2 : A20B-2901-0765 peut-il remplacer A20B-2901-0764 (variante de broche analogique) dans le même système ?

Uniquement si l'entraînement de broche de la machine est simultanément modifié pour un type d'interface série. Les interfaces de broche analogique et série sont fondamentalement différentes : l'installation d'un module de broche série (0765) lorsque l'amplificateur de broche attend une commande de tension analogique n'entraînera aucun contrôle de broche. La variante de broche (série ou analogique) doit correspondre à l'entraînement de broche installé.

Q3 : Le FROM sur A20B-2901-0765 contient-il le logiciel CNC, ou celui-ci doit-il être programmé après l'installation ?

En fonctionnement normal, le FROM de ce module est préprogrammé avec le logiciel système CNC de l'installation d'origine. Un module de remplacement provenant de la même génération de CNC contiendra un logiciel compatible. Un FROM vierge ou incompatible nécessite le rechargement du logiciel CNC à partir d'un disque d'installation FANUC d'origine ou d'un fichier de sauvegarde - nécessitant généralement un accès au support technique FANUC.

Q4 : Quelles précautions ESD s'appliquent à l'A20B-2901-0765 ?

Poignée avec bracelet antistatique mis à la terre. Conserver dans un emballage antistatique original ou équivalent. La construction CMS de ce module rend ses circuits intégrés sensibles aux décharges électrostatiques. Évitez tout contact avec les surfaces des composants. Mettez complètement la CNC hors tension avant d'accéder à l'unité CPU pour retirer ou installer des modules.
