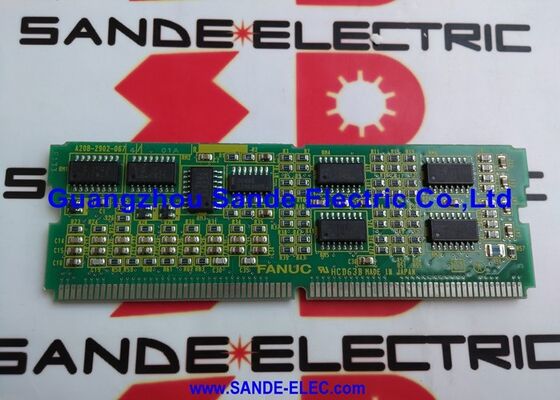

FANUC A20B-2901-0810 ∙ Module de commande par commande numérique PCB ∙ Série A20B-2901, module SMD branchable pour les systèmes FANUC CNC, pièce de rechange industrielle, d'origine japonaise

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.appartient à l'une des familles de pièces de rechange les plus variées sur le plan fonctionnel dans le catalogue des pièces de rechange de FANUC, la série de modules rechargeables A20B-2901.

Pour comprendre ce produit, il faut comprendre pourquoi l'architecture des contrôleurs CNC de FANUC repose si fortement sur des modules enfichables plutôt que sur l'intégration de toutes les fonctions sur une seule grande carte.

FANUC's modular approach — placing different functional capabilities on separate plug-in SMD boards that install into the main CPU motherboard — provides several practical advantages that matter enormously in the CNC machine tool industry.

Tout d'abord, les différentes configurations de machines exigent des capacités différentes: un tour à deux axes a besoin d'une allocation de mémoire et d'une interface de broche très différentes par rapport à un centre d'usinage à cinq axes,Pourtant, les deux utilisent la même famille de cartes CPU principales.

En échangeant les modules plug-in installés, une seule variante de carte CPU principale peut prendre en charge un large éventail de configurations de machines.Seul le module responsable doit être remplacé, pas toute la carte mère..

Troisièmement, l'expansion des capacités (ajouter une interface de broche série à une machine qui avait à l'origine une interface analogique,par exemple) peut être réalisée en changeant un seul module plug-in plutôt que de remplacer la carte principale entière.

La famille de modules A20B-2901 comprend: les modules RAM (combinaisons SRAM + DRAM de différentes capacités pour la génération de la série 20/21), les modules FROM (stockage flash non volatil), les modules de commande servo,modules d'interface servo, les modules de commande de broche (de type analogique et de type série), les modules PMC et les modules de commande CRT.

L'A20B-2901-0810 occupe une position spécifique dans cette plage fonctionnelle, fournissant sa fonction de commande désignée en tant que plug-in en plus du matériel de base de la carte CPU principale.

Principales spécifications

L'architecture du module A20B-2901 Pourquoi elle est importante pour la maintenance

Dans un environnement de production de machines-outils, la compréhension de l'architecture du module plug-in d'un CNC FANUC affecte directement la rapidité avec laquelle une défaillance peut être isolée et résolue.

La carte principale du processeur et ses modules plug-in forment un système étroitement intégré en cas de panne,la question de savoir quel composant a échoué détermine si la réparation est un échange rapide de module ou un remplacement complet de la carte principale.

Le système de diagnostic de FANUC aide à réduire ce nombre. Lorsque le CNC se met en marche, le processeur exécute une séquence d'auto-test qui vérifie la fonction de chaque module installé.

Le résultat de cet essai est communiqué par le réseau LED sur la face de la carte centrale du processeur et par des codes d'alarme sur l'écran du panneau de l'opérateur.

An alarm code in the system startup sequence — before the CNC has even reached its normal operating state — often indicates a module-level fault that can be isolated to a specific socket position on the main board.

Les erreurs au niveau du module visibles de cette manière comprennent: erreurs de parité de mémoire (indiquant un module SRAM ou DRAM défaillant), erreurs de somme de contrôle FROM (indiquant une ROM flash corrompue ou défaillante),défaillance du servo-module (indiquant une défaillance du servo-module de commande empêchant l'initialisation du servo-système), et les défauts du module de broche (empêchant l'établissement de la communication en série avec la broche).Le code de défaut spécifique et la position de la prise du module défectueux donnent ensemble à l'ingénieur de maintenance une cible précise pour le remplacement.

Précautions de manipulation et de DSE pour les modules SMD

L'A20B-2901-0810, comme tous les modules SMD branchables FANUC, contient des circuits intégrés CMOS sensibles aux décharges électrostatiques.

Mishandling of these modules — even brief contact with a charged surface — can cause immediate or latent ESD damage that shortens the module's operational life or causes intermittent failures that are extremely difficult to diagnose.

Chaque étape de manipulation nécessite une attention particulière à la protection ESD: le module doit être stocké dans son sac antistatique d'origine jusqu'au moment de l'installation;l'ingénieur doit porter une ceinture de poignet mise à la terre et travailler sur un tapis ESD; le module ne doit être touché que sur son bord, loin des surfaces des composants; le module doit être inséré doucement et uniformément dans sa prise,éviter tout mouvement d'agitation qui pourrait mettre la pression sur les broches de connexion; et la machine doit être complètement éteinte avant toute insertion ou retrait du module.

Les modules SRAM alimentés par batterie ceux de la famille A20B-2901 qui contiennent une RAM statique alimentée par batterie comportent une exigence d'installation supplémentaire:si le module contient des données à conserver (paramètres de la machine, programmes de pièces, échelle PMC), le module doit être manipulé avec la machine allumée pendant le transfert afin de s'assurer que la SRAM conserve sa batterie de secours tout au long du processus.

L'arrêt de l'appareil avant de retirer un module SRAM alimenté par batterie fait que les données dépendent entièrement de la batterie,qui peuvent ne pas fournir une rétention complète si la batterie est déjà partiellement épuisée.

Questions fréquentes

Q1: Comment le A20B-2901-0810 est-il confirmé comme étant la cause d'une alarme CNC spécifique, plutôt que la carte principale?

Commencez par le code d'alarme et les états de la LED sur la carte centrale du processeur au moment où l'alarme apparaît.Les alarmes spécifiques au module de la génération FANUC Série 16/18/20/21 apparaissent généralement lors de la séquence de démarrage CNC sous forme d'alarmes système (série 900) permettant d'identifier le sous-système défaillant..

La matrice LED sur la face de la carte principale indique visuellement quel bloc fonctionnel est défectueux.La référence croisée du code d'alarme avec le manuel de maintenance du contrôleur identifie le module plug-in impliqué.

Une confirmation définitive consiste à remplacer le module suspect par un module connu et à observer si l'alarme s'éteint.

Q2: Les modules A20B-2901 de différentes générations FANUC CNC peuvent-ils être échangés?

Les modules de la famille A20B-2901 sont spécifiques à la génération CNC et à la variante de carte principale pour laquelle ils sont conçus.

Le type de connecteur, les dimensions physiques du module et le protocole de signal sur le connecteur diffèrent d'une génération à l'autre.

Un module d'un système de la série 20 ne peut pas être installé dans un système de la série 16.et un module d'un système de la série 16A peut ne pas être compatible avec un système de la série 16C, même si le connecteur physique semble similaire.

Vérifiez toujours la compatibilité du module avec la carte principale et la version du logiciel CNC avant d'acheter ou d'installer un module de remplacement.

Q3: Le module est installé mais le CNC continue d'afficher une alarme de type module.

Tout d'abord, vérifiez que le module est complètement et correctement installé ̇ un module installé de manière incomplète produit la même alarme qu'un module défectueux.confirmant que le connecteur est pleinement activé.

Deuxièmement, vérifiez si la prise de la carte principale est courbée ou contaminée.

Troisièmement, si un module SRAM à batterie est impliqué,vérifier la tension de la batterie SRAM une batterie épuisée peut permettre au module de fonctionner mais générer une alarme de faible consommation de batterie qui se présente comme une défaillance du module.

Quatrièmement, vérifier la compatibilité des logiciels du système: un module dont la version du logiciel est incompatible avec le logiciel du système CNC installé peut générer des alarmes de décalage de version lors de l'initialisation.

Q4: Les paramètres CNC doivent-ils être sauvegardés avant de remplacer un module A20B-2901?

Cela dépend du type de module remplacé.

En cas de remplacement d'un module SRAM alimenté par batterie, toutes les données stockées dans ce SRAM ¢ paramètres de la machine, programmes de pièces, données PMC, décalage de travail ¢ doivent être sauvegardées avant leur retrait,comme le remplacement par un nouveau module signifie commencer avec la mémoire vide.

En cas de remplacement d'un module FROM (flash non volatil), les données d'enregistrement du logiciel système et des options sont perdues et doivent être rechargées.

En cas de remplacement d'un servo-module de commande ou d'un module de broche qui ne contient pas de données utilisateur, aucune sauvegarde n'est nécessaire avant le remplacement.

Confirmer le type de module et son rôle de stockage de données avant de procéder.

Q5: Est-il possible de réparer l'A20B-2901-0810 au niveau des composants plutôt que de le remplacer?

Component-level repair is technically feasible for experienced FANUC repair centres with appropriate SMD rework tools and test equipment — the module is an SMT board with replaceable ICs and discrete components.

La faisabilité pratique dépend du mode de défaillance spécifique.

Les circuits intégrés de mémoire défectueux (si le module contient de la mémoire), les joints de soudure fissurés par le cycle thermique et les circuits de protection des entrées endommagés par ESD sont tous réparables au niveau des composants.

Les circuits intégrés de processeur ou les matrices de passerelles défectueuses qui ne sont plus disponibles en tant que composants individuels ne sont pratiquement pas réparables.

Pour les modules A20B-2901, un module de remplacement testé provenant du marché de l'excédent est souvent plus rentable que la réparation au niveau des composants, en particulier lorsque les coûts des temps d'arrêt de la machine sont pris en compte.
