A16B-1211-0900 Fanuc PCB Board A16B12110900 AI6B-I2II-O9OO Les produits de fabrication de circuits imprimés à l'aide de circuits imprimés sont classés dans la catégorie A16B-1211-0900

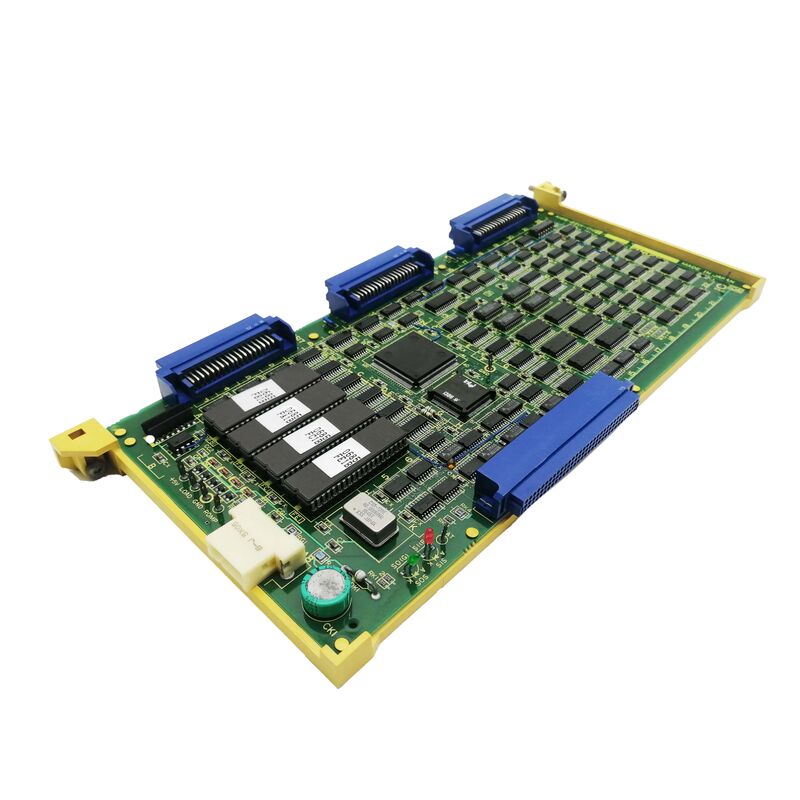

A16B-1211-0900 | Carte adaptateur FANUC PMC-M MDI/CRT A2 — Série 00C CNC / 1 sur 2 assemblage de carte A02B-0086-C052

Adaptateur PMC-M CRT/MDI — Connexion de l'interface opérateur

L'A16B-1211-0900 est la carte adaptateur qui connecte le matériel d'interface opérateur de la CNC série 00C — l'écran CRT et le clavier MDI — au système électronique PMC-M (Programmable Machine Controller, Model M). Dans l'architecture CNC série 00C de FANUC, le PMC-M sert de contrôleur de séquence machine. La carte adaptateur A16B-1211-0900 fournit la couche d'interface physique et électrique entre :

Affichage CRT :Le moniteur CRT affichant l'affichage du programme de la CNC, les écrans de paramètres, les messages d'alarme et les informations de diagnostic. La carte adaptateur traduit les données d'affichage du PMC-M en signaux vidéo qui pilotent le CRT.

Clavier MDI :Le clavier de saisie manuelle des données utilisé pour la saisie du programme opérateur, l'édition des paramètres et les commandes du mode manuel. La carte adaptateur scanne la matrice de touches MDI, décode les pressions sur les touches et les communique au PMC-M pour traitement. Sans A16B-1211-0900, ni l'écran CRT ni le clavier MDI ne peuvent fonctionner : l'opérateur perd tout retour visuel et toute capacité de saisie manuelle.

Informations clés sur le produit

Série 00C — La plateforme CNC

Le « #00C » dans la description identifie la série FANUC 00C comme plate-forme CNC compatible. La série 00 est une génération CNC FANUC conçue pour les machines-outils nécessitant une commande CNC compacte et intégrée — la désignation 00C identifie la génération spécifique au sein de la série 00. L'interface opérateur de la série 00C, utilisant la carte adaptateur A16B-1211-0900 pour la connexion CRT/MDI, est typique de l'architecture matérielle CNC de cette époque : des cartes adaptateurs discrètes reliant l'électronique de commande numérique de la CNC avec le matériel d'interface analogique et clavier de l'opérateur.

Scénarios d'application

Défaut d'affichage CNC série 00C :L'écran CRT d'une CNC FANUC série 00C n'affiche aucune image ou un affichage corrompu pendant que la CNC continue de fonctionner. La carte adaptateur A16B-1211-0900 est identifiée comme étant la cause du défaut. Le remplacement restaure la fonction d'affichage CRT.

Le clavier MDI ne répond pas :Le clavier MDI d'une CNC série 00C ne répond plus — les pressions sur les touches ne sont pas enregistrées. Le circuit de balayage du clavier de l'A16B-1211-0900 est le défaut identifié. Le remplacement restaure l'entrée MDI.

FAQ

Q1 : Qu'est-ce que la carte complémentaire (carte 2) pour l'assemblage A02B-0086-C052 ?

L'assemblage A02B-0086-C052 contient A16B-1211-0900 comme carte 1. La deuxième carte de l'assemblage est identifiée à partir de la documentation complète de l'assemblage ou de la liste matérielle de l'unité spécifique. Lors du diagnostic d'un défaut, testez les deux cartes indépendamment si possible pour confirmer quelle carte est en panne avant de commander.

Q2 : Quelle est la désignation « A2 » dans « PMC-M MDI/CRT ADAPTER A2 » ?

« A2 » identifie le type et la version du matériel de l'adaptateur au sein de la famille d'adaptateurs d'interface opérateur PMC-M. Le type A est la configuration standard de l'adaptateur ; la version 2 (A2) indique une révision matérielle spécifique ou un niveau de capacité au sein de ce type. Cela le distingue de la version 1 de type A ou de toute variante de type B pouvant exister pour différentes configurations PMC-M.

Q3 : L'A16B-1211-0900 est-il spécifique à la série 00C ou est-il destiné à d'autres générations de CNC FANUC ?

Le « #00C » dans la description identifie explicitement la compatibilité avec la série 00C. La série 00C utilise l'architecture de contrôleur PMC-M. Le fait que cette carte d'adaptation serve d'autres systèmes CNC équipés de PMC-M dépend de la compatibilité de l'assemblage A02B-0086-C052 avec différents modèles de CNC. Confirmez à partir de la documentation matérielle FANUC applicable.

Q4 : Le remplacement de l'A16B-1211-0900 affecte-t-il les données CNC ?

Non. Les paramètres et programmes CNC résident dans les modules de mémoire principaux de la CNC. La carte adaptateur CRT/MDI ne contient aucune donnée CNC stockée : il s'agit d'une carte d'interface matérielle. Le remplacement de A16B-1211-0900 n'affecte pas les données d'usinage stockées.
