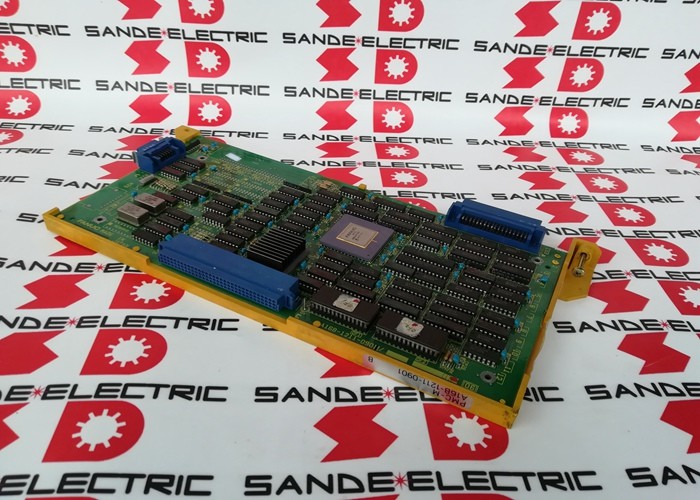

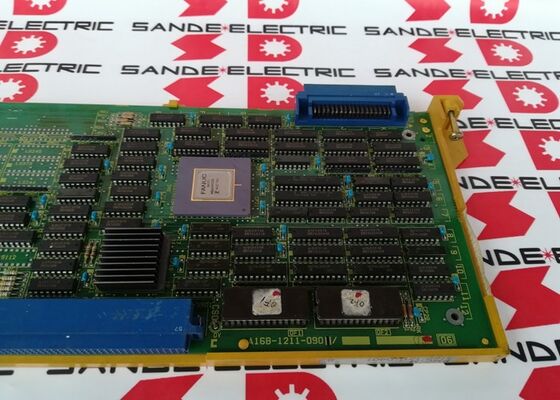

A16B-1211-0901 Fanuc PCB Board A16B12110901 AI6B-I2II-O9OI La carte de PCB est une carte de type Fanuc.

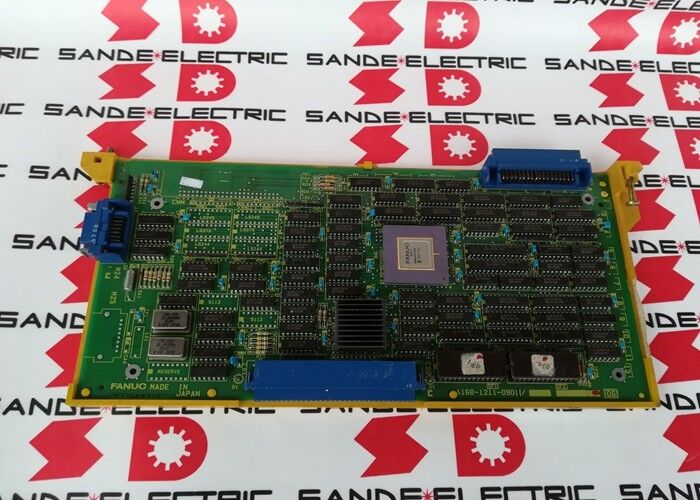

A16B-1211-0901 ∙ FANUC PMC-M ROM Board ∙ Série 0-B / 0-C / 0-D / 0-F / échelle PLC étendue

PMC-M contre PMC-L Why This Board Matters (Pourquoi ce conseil est important)

DNC Electronics explique la différence clé:"Cette carte est une échelle PLC étendue (contrôleur de machine programmable) qui est chargée sur la carte contenant beaucoup plus de EPROM que le PMC-L le moins cher sur la carte mémoire peut offrir. "

Dans l'architecture CNC série 0-C de FANUC, les programmes d'échelle PMC (Programmable Machine Controller) sont divisés en deux niveaux:

Pour les véhicules à moteur à commande numérique:Un programme d'échelle compact stocké sur la carte mémoire CNC standard.

Pour les appareils de surveillance des risques, les paramètres suivants doivent être appliqués:Un programme d'échelle étendue stocké sur la carte ROM dédiée A16B-1211-0901 ′′ plus de capacité EPROM physiquement que l'approche de la carte mémoire."Ces panneaux sont normalement montés sur des 0-C plus compliqués, 0-D, 0-F pour les machines-outils, permettant des fonctions d'échelle PLC 0-C PMC-M ROM au-delà de la norme PMC-L".

L'implication est simple: l'A16B-1211-0901 sert les machines les plus complexes, celles avec des panneaux d'opérateur plus grands, plus de points d'E/S de la machine, plus de séquences de changement d'outil,plus de fonctions auxiliaires de la machine lorsque le nombre de pas du PMC-L est insuffisant.

Principales spécifications

La ROM et la RAM PMC-M Le système PMC-M complet

Fanuc-controller.com confirme pour la carte RAM adjacente A16B-1211-0910: " Fournit une mémoire RAM étendue pour l'exécution logique de l'échelle PMC, le contrôle de la séquence de la machine,et les fonctions de communication MMC. Le module plug-in est monté sur l'unité de commande principale, souvent associé à une carte ROM A16B-1211-0901 ou similaire. "

Dans l'architecture PMC-M:

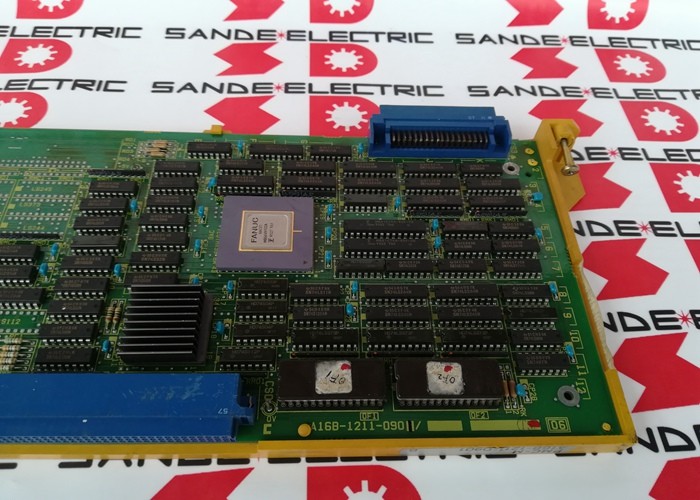

• A16B-1211-0901 (plaque ROM):Conserve le programme d'échelle PMC dans une EPROM non volatile. La logique de l'échelle y est stockée en permanence ¢ elle survit aux cycles de puissance sans batterie de secours.
• A16B-1211-0910 (plaque RAM):Fournit la mémoire de travail où le programme d'échelle stocké en ROM exécute l'espace RAM pour les données variables, les minuteurs, les compteurs et les résultats intermédiaires lors de l'exécution du PMC.

Scénarios d'application

Erreur de la carte ROM PMC-M:Un centre d'usinage de la série 0-C développe des alarmes PMC lorsque la logique de séquence échoue, les fonctions de la machine ne répondent plus.Le remplacement (avec le contenu correct du programme d'échelle) rétablit la fonction PMC.

Mise à niveau de la machine-outil de la série 0-C à partir de la machine-outil PMC-L:Une série 0-C CNC exécutant PMC-L nécessite une plus grande capacité de programme d'échelle après que les modifications de la machine ajoutent de nouvelles séquences.La carte ROM A16B-1211-0901 PMC-M est installée pour fournir la capacité EPROM étendue pour le programme plus large.

Questions fréquentes

Q1: Quel est le rôle de la carte ROM PMC-M lorsque le contenu de l'EPROM est vide?

L'A16B-1211-0901 est une carte matérielle dont les puces EPROM stockent le programme d'échelle PMC pour la machine-outil spécifique.Une carte de remplacement avec des EPROM vides ne peut exécuter aucune logique de séquence jusqu'à ce que le programme d'échelle correct soit chargéLe fabricant de machines-outils ou l'ingénieur de service de FANUC détient le contenu du programme original ¥ confirmer cela avant de commander une carte de remplacement sans contenu du programme préchargé.

Q2: L'A16B-1211-0901 est-il compatible avec les formats de châssis CNC à moitié large et à pleine largeur?

CNC Electronics confirme: " Peut être branché sur des masters 0-C de 16 ou 32 bits au format demi ou pleine largeur. " La carte prend physiquement en charge les deux configurations de châssis.Confirmer le format spécifique du châssis à partir de la documentation du panneau de la machine-outil.

Q3: En quoi A16B-1211-0901 diffère-t-il de la carte RAM PMC-M (A16B-1211-0910)?

A16B-1211-0901 est la carte ROM ¢ stockage basé sur EPROM non volatil pour le code du programme de l'échelle PMC. A16B-1211-0910 est la carte RAM ¢ mémoire de travail volatile pour l'exécution PMC.Les deux sont nécessaires pour le système complet PMC-MLa carte ROM stocke le programme de façon permanente; la carte RAM fournit l'espace de travail d'exécution.

Q4: Le remplacement de l'A16B-1211-0901 a-t-il une incidence sur les paramètres de l'axe CNC?

Les paramètres de l'axe CNC (gains de servo, limites de débit d'alimentation, décalage des coordonnées) se trouvent dans la SRAM principale du CNC séparée de la carte ROM du PMC.Le remplacement d'A16B-1211-0901 n'affecte pas les paramètres d'axe stockésSeul le programme de l'échelle PMC est affecté, qui doit être présent sur l'EPROM de la carte de remplacement.

Q5: Quelles sont les options de service disponibles pour A16B-1211-0901?

Plusieurs fournisseurs assurent le service de cette carte: MRO Electric (échange et réparation), CNC Electronics (échange, surplus et réparation), 4D Controls (service de réparation).Ce conseil dispose d' un soutien complet après-vente sur trois continents.
