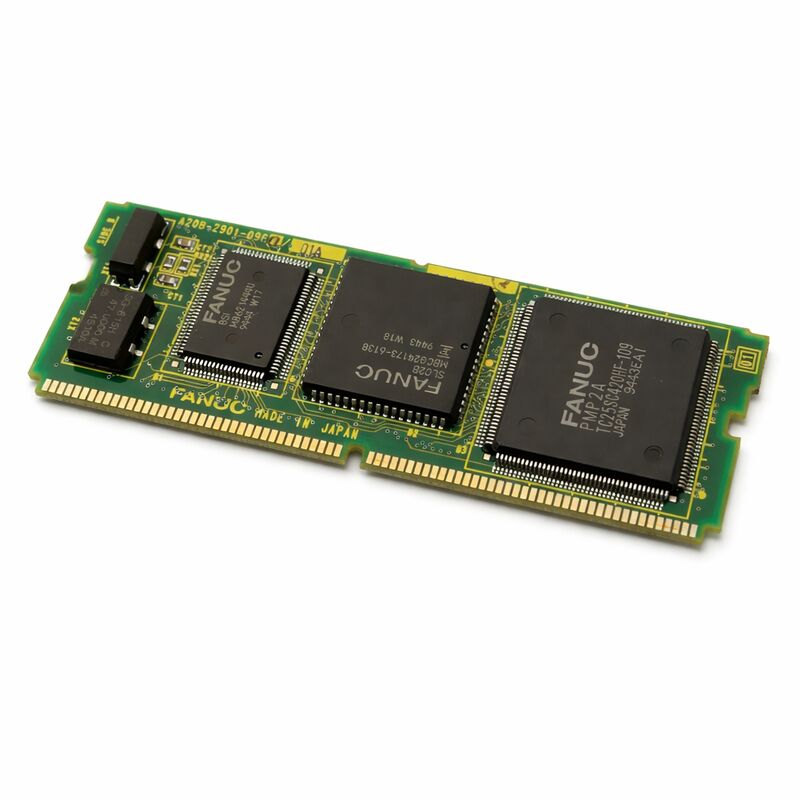

1pcs Utilisé GE FANUC A20B-2901-0960 Tableau testé A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 ∙ Module PMC-RB3 / RC3 avec liaison d'entrée / sortie utilisé / FANUC Série 16 / 18

PMC et liaison I/O ¢ Ce que contrôle ce module

L'A20B-2901-0960 est le module PMC-RB3/RC3 avec liaison I/O pour les contrôleurs FANUC Série 16 et 18. Il gère deux fonctions simultanément:exécuter le programme d'échelle PMC qui séquence les opérations automatisées de la machine-outil, et gérer le bus de communication I/O Link qui transporte tous les signaux numériques entre le CNC et les périphériques I/O distribués dans toute la machine.

Dans la hiérarchie CNC de FANUC, le PMC (Programmable Machine Controller) est le PLC intégré fonctionnant à l'intérieur du matériel CNC.étanches de sécuritéLe programme de l'échelle est stocké séparément dans le module FROM;cette carte fournit le moteur d'exécution et le maître de bus I / O Link qui relie le CNC à la machine I / O.

Le côté I/O Link est ce qui rend ce module différent d'une carte PMC plus simple sans I/O Link.qui passe par ce bus.Lorsque l'interface I/O Link de l'A20B-2901-0960 tombe en panne, toutes les E/S connectées sont perdues simultanément. La machine ne peut pas répondre aux entrées de l'opérateur et toutes les sorties de l'indicateur du panneau s'obscurcissent.Ce modèle de perte totale d'E/S, accompagné d'une alarme I/O Link sur l'écran CNC, est la signature de défaut qui indique spécifiquement ce module plutôt que des problèmes de câblage ou de dispositif de terrain.

Principales spécifications

Compatibilité entre les versions RB3 et RC3

Les modules PMC-RB3 et PMC-RC3 sont des versions d'exécution d'échelle différentes au sein de la famille FANUC PMC-RB/RC. La désignation RB3/RC3 sur ce module définit la spécification du langage d'échellenombre de pas maximum, la vitesse d'exécution et l'adresse d'E/S de un module avec une version PMC différente peut ne pas exécuter correctement le programme d'échelle existant, même si physiquement identique.

Avant de commander, confirmez que l'étiquette du module installé indique A20B-2901-0960 et vérifiez que la documentation de la machine indique s'il utilise PMC-RB3 ou PMC-RC3 à cette position.

Questions fréquentes

Q1: Quels sont les principaux symptômes d'un A20B-2901-0960 raté?

Trois modèles reconnaissables: (1) Perte complète du panneau de l'opérateur “pas de réponse des boutons, pas d'indicateurs de panneau éclairés “ accompagné d'une alarme de liaison E/S sur le CNC.C'est une panne totale de liaison d'E/S et pointe directement vers ce module.. (2) Un comportement irrégulier d'E/S sur plusieurs canaux simultanément plutôt que sur un seul canal, ce qui suggère que le maître de bus est dégradé.(3) Alarmes d'échelle PMC indiquant des erreurs d'exécution lorsque des signaux d'E/S individuels sont signalés, les câbles et les dispositifs de terrain sont confirmés.

Q2: Le remplacement de ce module nécessite-t-il de recharger l'échelle PMC?

Non. L'échelle PMC est stockée dans le module FROM de la carte de commande principale, et non dans l'A20B-2901-0960.Vérifier que la communication I/O Link est rétablie sur l'écran de diagnostic PMC avant de remettre la machine en production.

Q3: Comment distinguer une défaillance du module PMC d'une défaillance du câblage ou d'un dispositif de terrain?

Les défaillances des modules PMC affectent plusieurs points d'E/S simultanément, toutes les fonctions du panneau à la fois, ou l'ensemble de la branche I/O Link à la fois.Si plusieurs fonctions d'E/S indépendantes échouent simultanément alors que les fonctions d'axe principal et d'exécution du programme du CNC restent normales, et les câbles individuels et les dispositifs de terrain sont testés correctement, le module PMC est le candidat à la défaillance.

Q4: L'A20B-2901-0960 peut-il être utilisé dans les systèmes de la série 16 et de la série 18?

Oui, le module est identifié pour les plates-formes FANUC Série 16 et Modèle B/C 18.Confirmer la documentation exacte de la machine spécifie ce numéro de pièce à la position de la carte pertinente avant de commander.

Q5: Qu'est-ce qui doit être vérifié lors de l'acceptation d'un A20B-2901-0960 utilisé?

Veuillez confirmer le numéro de pièce complet A20B-2901-0960 sur l'étiquette du module. Demandez la confirmation de la version du PMC ¢ RB3 ou RC3 ¢ pour s'assurer qu'elle correspond aux spécifications du programme d'échelle de la machine.Pour une unité utilisée, demandez si elle a été testée sur un système série 16 ou 18 avec communication I/O Link vérifiée, pas simplement allumée.Inspecter les contacts de connecteurs de la carte pour la corrosion ou des dommages mécaniques avant l'installation.
