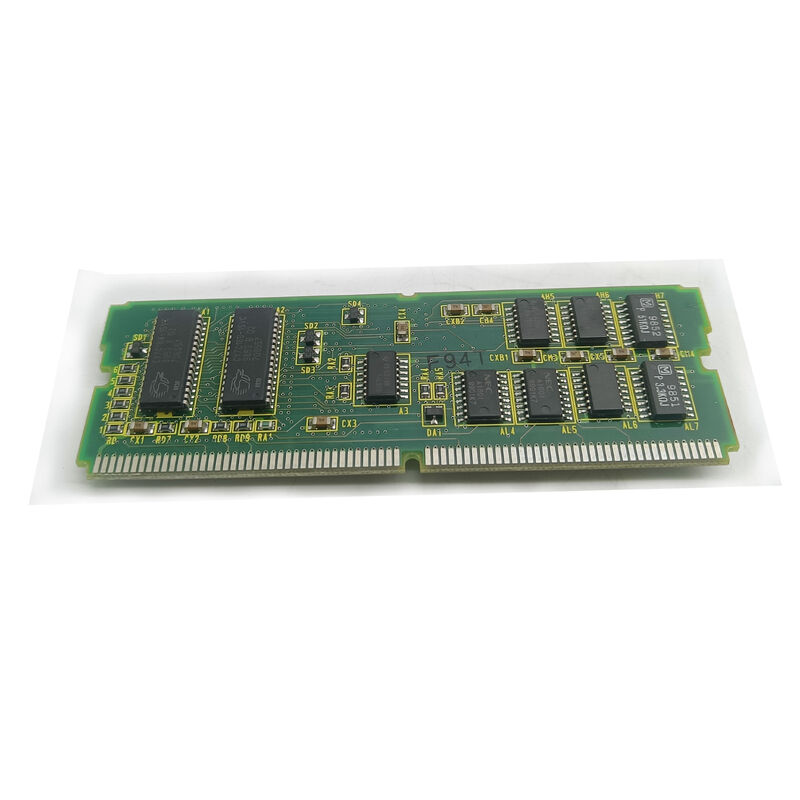

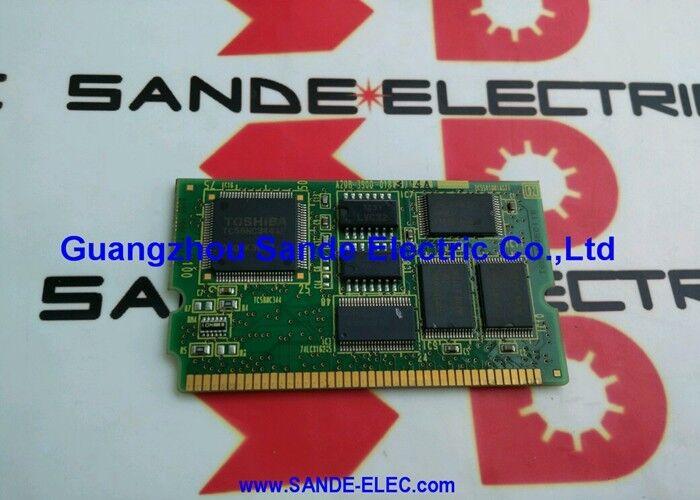

A20B-2902-0020 | Module DRAM FANUC 4 Mo — Extension de mémoire RAM dynamique/mémoire de travail CNC/carte SMD série A20B-2902

DRAM dans les systèmes CNC - Ce qu'elle fait réellement

Les trois types de mémoire d'une CNC FANUC répondent à des objectifs distincts, et comprendre la différence explique pourquoi un module DRAM de 4 Mo est important :

FROM (Flash ROM — non volatile) :Stocke le logiciel du système CNC et les données à long terme. Non volatile : conserve le contenu sans alimentation. Relativement lent pour un accès en temps réel.

SRAM (RAM sauvegardée par batterie) :Stocke les paramètres CNC et les programmes de pièces. Batterie de secours pour préserver le contenu pendant la mise hors tension. Capacité limitée ; principalement pour le stockage de données persistant.

DRAM (A20B-2902-0020) :La mémoire de travail : l'espace de travail temporaire à grande vitesse du processeur. Chaque instruction exécutée, chaque variable calculée, chaque bloc de code G dans le tampon d'anticipation, chaque trame de pile de sous-programmes et chaque variable d'état du système occupe la DRAM pendant le fonctionnement. La DRAM est rapide (adaptée à l'horloge du processeur), volatile (elle perd son contenu à la mise hors tension) et doit être suffisamment grande pour contenir l'ensemble de travail complet du programme en cours d'exécution.

Lorsque la CNC démarre, elle copie le logiciel système de FROM vers DRAM pour une exécution rapide. Tout ce qui se passe lors de l'exécution passe par la DRAM.

Spécifications clés

4 Mo — Mémoire de travail pour les opérations CNC

La capacité DRAM de 4 Mo de l'A20B-2902-0020 fournit une mémoire de travail pour les opérations actives de la CNC :

Anticipation du programme :La CNC prélit les blocs de code G avant le point d'exécution actuel, calculant les futurs blocs de mouvement pour maintenir une avance fluide à travers les trajectoires d'outils profilées. La DRAM de 4 Mo prend en charge un tampon d'anticipation significatif : plus il y a de DRAM disponible, plus de blocs peuvent être précalculés, permettant un contournage à haute vitesse plus fluide.

Résidence du logiciel système :Lorsque la CNC démarre, son logiciel d'exploitation se charge de FROM vers DRAM. Le logiciel chargé occupe une partie importante de la DRAM disponible. Pour les générations de CNC FANUC utilisant des modules DRAM de 4 Mo, cette capacité était adaptée à l'empreinte logicielle de cette époque.

Frais généraux multitâches :L'exécution de l'échelle PMC, le rendu de l'affichage, la gestion des communications et le calcul du servo CNC en temps réel partagent tous l'espace DRAM pendant le fonctionnement. 4 Mo était la capacité adaptée à ces besoins simultanés pour la génération CNC qui utilise l'A20B-2902-0020.

Scénarios d'application

Diagnostic d'échec de démarrage CNC :Une CNC FANUC ne parvient pas à terminer le démarrage. Les codes d'alarme du système indiquent une erreur de RAM. Le module DRAM A20B-2902-0020 est testé et identifié comme défectueux. Le remplacement permet à la CNC de terminer le démarrage et de reprendre son fonctionnement normal.

Enquête sur les alarmes intermittentes :Une CNC développe des réinitialisations aléatoires et inexpliquées l'après-midi des longues journées de production, mais redémarre normalement le matin. Une défaillance des cellules DRAM sensibles à la température est suspectée. Le remplacement de l'A20B-2902-0020 élimine le défaut de mémoire dépendant de la température.

FAQ

Q1 : L'A20B-2902-0020 est-il utilisé avec les systèmes FANUC séries 16, 18 ou 20/21 ?

L'A20B-2902-0020 est un module DRAM de 4 Mo de la série A20B-2902. Des modules DRAM similaires de 4 Mo dans cette série (tels que A20B-2902-0531) sont confirmés pour les séries 16, 18 et 21. La compatibilité exacte du système CNC de la variante spécifique A20B-2902-0020 est confirmée par la documentation matérielle du système CNC applicable. Identifiez le type de système CNC hôte et vérifiez-le à partir de la liste des pièces de rechange.

Q2 : A20B-2902-0020 peut-il être testé en dehors de la CNC ?

Les modules DRAM nécessitent l'accès à des adresses, des données et des signaux de contrôle spécifiques provenant d'un système hôte. Ils ne peuvent pas être testés avec une simple mesure de continuité ou de résistance. Les tests en circuit (installés dans la CNC avec la CNC sous tension) sont la méthode standard. Remplacer un module de remplacement en bon état et observer si l'échec de démarrage de la CNC se résout est l'approche de diagnostic la plus pratique.

Q3 : Le remplacement de l'A20B-2902-0020 affecte-t-il les paramètres ou les programmes CNC stockés ?

Non. La DRAM est volatile : son contenu est perdu lors de la mise hors tension. Les paramètres CNC sont stockés dans SRAM (module séparé, alimenté par batterie) ; Les programmes CNC sont stockés dans SRAM ou FROM. Le remplacement du module DRAM n'affecte pas le contenu d'un stockage non volatile. Après avoir installé le remplacement, la CNC démarre normalement et recharge le logiciel système de FROM dans le nouveau module.

Q4 : Qu'est-ce qui cause l'échec des modules DRAM dans les applications CNC ?

Causes courantes : fatigue due aux cycles thermiques sur les joints de soudure (le chauffage répété à la mise sous tension et le refroidissement hors tension affaiblissent les connexions à souder au fil des années d'utilisation) ; dommages électrostatiques dus à une manipulation non protégée lors d'un entretien précédent ; les transitoires de tension d'alimentation qui mettent à rude épreuve les tensions de jonction internes de la DRAM ; et le vieillissement général des composants des anciens modules en service depuis une décennie ou plus.

Q5 : En quoi la DRAM de 4 Mo est-elle différente de la SRAM dans le système de mémoire de la CNC ?

DRAM (A20B-2902-0020) : mémoire de travail volatile rapide et de grande capacité. Contenu perdu à la mise hors tension. Nécessite des cycles de rafraîchissement constants pour conserver les données pendant l’alimentation. Capacité de 4 Mo pour l'environnement de travail.

SRAM : mémoire non volatile plus lente, de plus faible capacité et alimentée par batterie. Conserve le contenu lorsqu'il est éteint (via une batterie au lithium). Stocke les paramètres et les programmes. Le remplacement de la SRAM nécessite la restauration des données à partir d'une sauvegarde ; le remplacement de la DRAM ne le fait pas.
