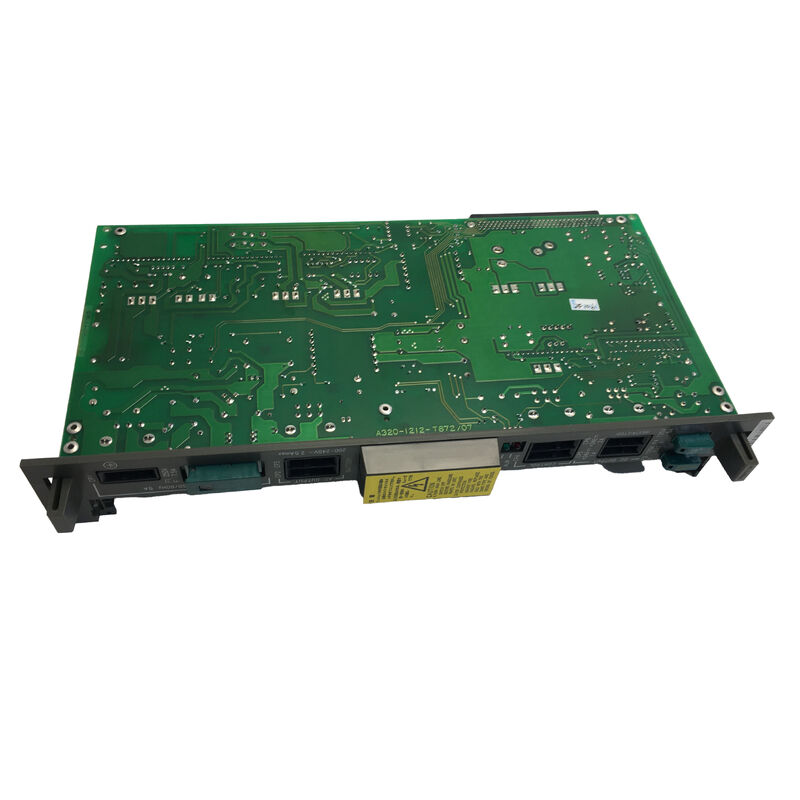

A16B-1212-0210 | Carte mémoire FANUC série 0-C S analogique — F0C / 0C/0F/00C/0 Mate C&F / Remplacée par A16B-2201-0103

La carte mémoire pour la famille de contrôle F0C

Le tableau de référence du matériel série 0-C de KFAS LLC confirme : "A16B-1212-0210 (ANCIEN) S Analog → A16B-2201-0103 (NOUVEAU)." Ce remplacement officiel identifie l'A16B-1212-0210 comme la carte mémoire authentique de la série 0-C et l'A16B-2201-0103 comme son remplacement matériel direct.

L'A16B-1212-0210 couvre cinq variantes de CNC FANUC série 0 de la génération C : séries 0-C, 0-F, 00C, 0 Mate C et 0 Mate F, toutes utilisant le même matériel de carte mémoire.

Informations clés sur le produit

S analogique vs S série – Distinction des variantes critiques

La carte mémoire Série 0-C existe en deux variantes adaptées au type de servocodeur de la CNC :

S Analogique (A16B-1212-0210 — ce produit) :Pour les systèmes CNC équipés de servomoteurs à codeur d'impulsions analogiques : l'ancienne génération de codeurs utilisant des signaux de retour de position analogiques.

Série S (A16B-1212-0216) :Pour les systèmes CNC avec servomoteurs à codeur d'impulsions série (série Alpha) — KFAS LLC confirme : "A16B-1212-0216 (ANCIEN) S Série → A16B-2201-0101 (NOUVEAU)."

Les deux variantes ne sont pas interchangeables. L'installation de S Analog (0210) dans une configuration CNC de codeur d'impulsions série, ou vice versa, produit une inadéquation matériel/logiciel. Confirmez le type de moteur installé avant de commander.

« LOGICIEL NON INCLUS » — Ce que cela signifie en pratique

L'A16B-1212-0210 est uniquement une carte matérielle. Le logiciel du système CNC - le noyau définissant l'interprétation du code G, l'interpolation des axes et toutes les fonctions CNC - est stocké séparément dans les modules FROM (Flash ROM). Ceux-ci doivent être transférés de la carte d'origine ou provenant et chargés séparément.

Il s'agit d'une pratique courante pour la fourniture de cartes mémoire FANUC. La carte matérielle est générique ; le contenu FROM le rend fonctionnel pour une configuration CNC spécifique. Notez et sauvegardez toujours le contenu FROM existant avant de retirer l’ancienne carte mémoire.

Scénarios d'application

Défaut de la carte mémoire CNC F0C :Une CNC FANUC série 0-C développe des alarmes de mémoire persistantes. A16B-1212-0210 est remplacé. Les modules FROM sont transférés de l'ancienne carte ; les paramètres sont restaurés à partir de la sauvegarde.

Remplacement de la carte mémoire CNC 0-C avec logiciel :Une carte mémoire CNC série 0-C tombe en panne. Le remplacement A16B-1212-0210 est installé, les modules FROM sont transférés et les paramètres restaurés.

FAQ

Q1 : A16B-2201-0103 peut-il remplacer directement A16B-1212-0210 ?

Oui. Il s'agit d'un remplacement matériel direct. Les deux servent la configuration S Analog Series 0-C.

Q2 : Quelle est la différence entre S Analog (A16B-1212-0210) et S Serial (A16B-1212-0216) ?

S Analog est destiné aux systèmes CNC équipés de servomoteurs à codeur d'impulsions analogiques. S Serial est destiné aux systèmes CNC équipés de servomoteurs à codeur d'impulsions série (série Alpha) — voir A16B-2200-0391 (PULCO) ci-dessus. Le montage d'une mauvaise variante produit une inadéquation des servos. Confirmez le type de moteur installé avant de commander.

Q3 : Pourquoi le logiciel n'est-il pas inclus avec l'A16B-1212-0210 ?

Le logiciel du système CNC est spécifique à la machine : la version du logiciel et les options varient selon le constructeur de la machine-outil, le modèle de machine et les spécifications CNC. Les modules FROM de la carte d'origine sont transférés vers le remplacement, ou le logiciel est fourni séparément. La carte matérielle est générique ; le contenu FROM le rend spécifique.

Q4 : La batterie de secours SRAM doit-elle être remplacée lors du montage de l'A16B-1212-0210 ?

La série 0-C utilise une batterie au lithium pour conserver les données SRAM pendant la mise hors tension. Si la batterie de la carte d'origine est en panne, une nouvelle batterie doit être installée sur la batterie de remplacement immédiatement après le montage. Confirmez le type de batterie dans le manuel de maintenance de la série 0-C.
