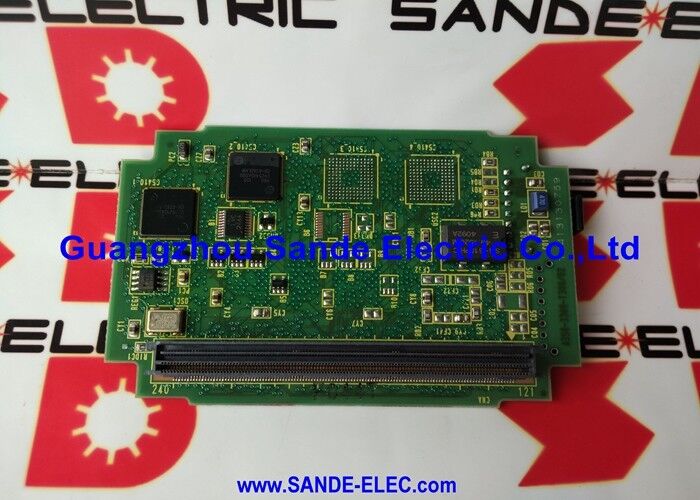

A20B-2902-0193 | Module de mémoire FANUC PMC-RC4 DRAM 512 Ko/512 Ko — Carte fille de mémoire logique série 16C/18C/21C/PMC

Module DRAM PMC-RC4 – Ce qu'il stocke et pourquoi c'est important

Dans un système CNC FANUC, le PMC (Programmable Machine Control) est le processeur logique de séquence de machine intégré — le PLC intégré qui contrôle le liquide de refroidissement, les changeurs d'outils, le serrage, les portes et toutes les séquences périphériques de la machine aux côtés de la commande de mouvement de la CNC.

Le PMC nécessite deux types de mémoire pour fonctionner :

• Mémoire du programme :Stocke le programme logique à relais qui définit la logique de séquence de la machine
• Mémoire de données :Contient les données en temps réel : valeurs de minuterie, états de compteur, bits d'indicateur et registres de données utilisés pendant l'exécution du programme.

L'A20B-2902-0193 fournit une capacité DRAM (Dynamic Random Access Memory) pour le type PMC-RC4. La DRAM offre un accès rapide en lecture/écriture pour le cycle d'exécution du programme du PMC. La désignation 512 Ko/512 Ko reflète les deux blocs DRAM de la carte – un alloué au stockage du programme PMC et un au stockage des données – donnant au système PMC son allocation complète de mémoire de travail.

Spécifications clés

Séries 16C, 18C, 21C — Les systèmes CNC servis

L'A20B-2902-0193 est conçu pour trois membres de la famille CNC de génération C de FANUC :

Série 16C :Une CNC haute capacité pour les centres d'usinage multi-axes et les machines-outils complexes. Le PMC-RC4 du 16C gère la logique de séquence pour les machines hautement fonctionnelles avec des exigences étendues en matière de gestion des périphériques.

Série 18C :Une CNC polyvalente couvrant les applications de tournage et d'usinage de la famille de la génération C. Le PMC-RC4 gère les séquences périphériques de la machine tandis que la CNC gère le mouvement.

Série 21C :Un point d'entrée dans la famille FANUC série C pour le tournage et le fraisage, offrant une capacité CNC complète avec une configuration matérielle rentable. Les exigences du programme PMC-RC4 et de la mémoire de données sont satisfaites par le même module A20B-2902-0193.

Scénarios d'application

Panne du module mémoire PMC :Un système CNC série 18C développe des alarmes PMC après un événement d'alimentation. Le PMC ne peut pas exécuter son programme de séquence machine. Le diagnostic identifie le module DRAM A20B-2902-0193 comme composant défaillant. Le remplacement du module et le rechargement du programme PMC à partir de la sauvegarde rétablissent le fonctionnement complet de la machine.

Mise à niveau du module de mémoire :Une machine-outil exécutant une CNC série 16C voit son programme PMC étendu lors d'un projet de modification de machine. Le nouveau programme dépasse la capacité d'une carte DRAM de spécifications inférieures. L'installation de l'A20B-2902-0193 fournit la capacité de 512 Ko/512 Ko requise pour le programme étendu.

Service du module PMC :Lors de la maintenance programmée d'une CNC série 21C, l'ensemble de la carte PMC est réparé. L'A20B-2902-0193 est inspecté et un remplacement est installé dans le cadre du renouvellement proactif des pièces de rechange pour les équipements à heures d'ouverture élevées.

FAQ

Q1 : Les données du programme PMC sont-elles perdues lorsque l'A20B-2902-0193 est remplacé ?

Oui. La DRAM est volatile : elle perd son contenu lorsque l'alimentation est coupée. Le remplacement de l'A20B-2902-0193 signifie que le programme PMC doit être rechargé à partir de la sauvegarde après l'installation du nouveau module. Avant de remplacer le module, vérifiez qu'une sauvegarde actuelle du programme PMC existe — soit sur la carte mémoire de la CNC, sur un PC via RS-232C ou sur la bande de sauvegarde du constructeur de la machine. Sauvegardez toujours le programme PMC avant toute maintenance impliquant la mise hors tension de l'unité de contrôle.

Q2 : Quelle est la différence entre le PMC-RC4 et les autres types de PMC (RC1, RC2, RC3) ?

FANUC a développé le PMC à travers plusieurs générations de matériel et de logiciels : RC1, RC2, RC3 et RC4 représentent des générations successives avec une capacité de mémoire de programme, une vitesse d'exécution et une capacité de jeu d'instructions croissantes. La génération RC4 offre la capacité et les performances les plus élevées de la série RC, prenant en charge des programmes de séquences de machines plus vastes et plus complexes. Les modules de mémoire (y compris A20B-2902-0193) sont spécifiques au type PMC : un module DRAM RC4 ne peut pas être remplacé dans un système utilisant une carte PMC RC1, RC2 ou RC3.

Q3 : L'A20B-2902-0193 peut-il être utilisé dans les systèmes CNC FANUC série 0C ou 15C ?

L'A20B-2902-0193 est confirmé pour les séries FANUC 16C, 18C et 21C. Les autres modèles de CNC FANUC série C (0C, 15C) utilisent différentes configurations matérielles PMC et peuvent utiliser différents numéros de pièce de module DRAM. Vérifiez la compatibilité à partir de la liste des pièces de rechange du système spécifique avant de les remplacer.

Q4 : L'A20B-2902-0193 nécessite-t-il une batterie de secours pour conserver les données du programme PMC ?

La DRAM est intrinsèquement volatile et perd des données sans alimentation, contrairement à la SRAM qui peut être sauvegardée par batterie. Sur la plupart des systèmes FANUC, le programme PMC est stocké dans une zone de mémoire flash non volatile (FROM) distincte pour une conservation à long terme, tandis que la DRAM sert de mémoire d'exécution active pendant le fonctionnement du contrôleur. Le module DRAM ne nécessite pas de connexion de batterie. Cependant, après toute coupure de courant, le système recharge le programme PMC du stockage non volatile vers la DRAM avant le début de l'exécution du PMC.

Q5 : Quelles sont les causes des pannes du module DRAM dans les contrôleurs CNC FANUC ?

Les pannes des modules DRAM dans les contrôleurs FANUC sont généralement causées par : une dégradation du condensateur liée à l'âge réduisant la stabilité du rail de tension sur le module ; décharge électrostatique lors de la maintenance ; transitoires de tension d'alimentation sur le bus CNC 5V ; ou une contamination environnementale (humidité, atmosphère corrosive) affectant les joints de soudure et les boîtiers IC du module. Les modules DRAM des systèmes CNC à service continu accumulent des milliers d'heures de fonctionnement : un remplacement périodique dans le cadre d'un programme de maintenance planifiée est un moyen rentable d'éviter les temps d'arrêt imprévus dus à une panne de module de mémoire.
