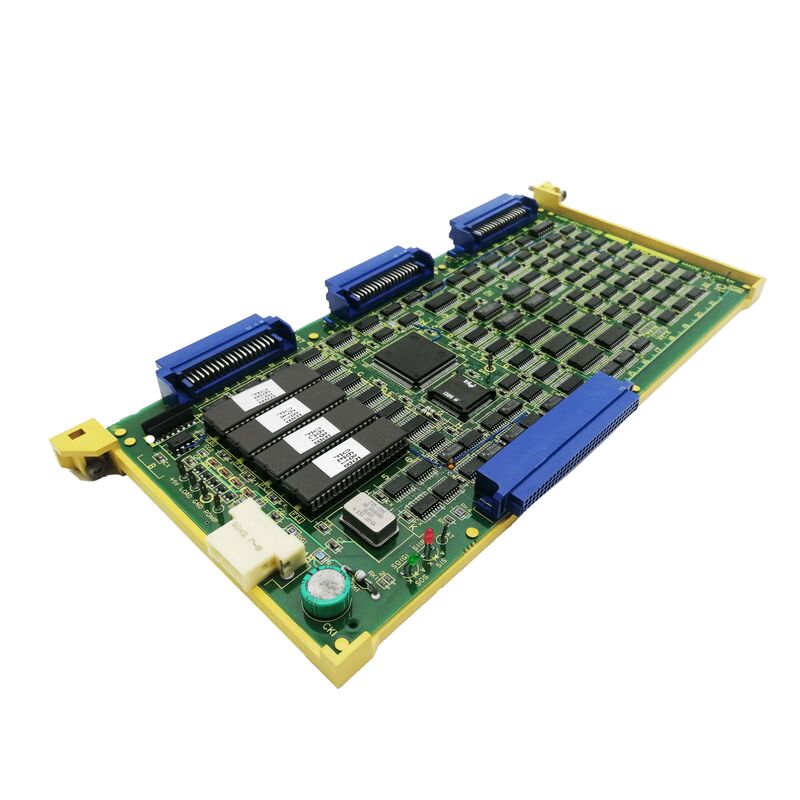

A16B-1212-0221 Fanuc PCB Board A16B12120221 AI6B-I2I2-O22I Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'utiliser les données fournies par le fabricant.

A16B-1212-0221 | Carte FANUC série 0-CI/O C6 — Ancienne spécification / Remplacée par A16B-2203-0111 / Interface E/S machine

Carte E/S C6 — L'interface machine série 0-C

L'A16B-1212-0221 est la « Carte E/S C6 » pour la CNC FANUC Série 0-C. Le tableau de référence matérielle de la série 0-C confirme : "A16B-1212-0221 (ANCIENNE) Carte E/S C6 / A16B-2203-0111 (NOUVEAU) Remplace A16B-1212-0221." Dans l'architecture série 0-C de FANUC, les cartes d'E/S servent d'interface entre le programme à relais du PMC et les signaux d'E/S physiques de la machine-outil : commutateurs, solénoïdes, lampes, relais et autres appareils électriques au niveau de la machine. La désignation « C6 » identifie une configuration de carte d'E/S spécifique au sein de la famille de cartes série 0-CI/O.

Informations clés sur le produit

Cartes d'E/S et programme PMC Ladder

La carte E/S C6 se connecte au PMC (Programmable Machine Controller) de la série 0-C via le bus série I/O Link. Chaque carte E/S fournit :Analyse d'entrée :Le PMC lit l'état de chaque entrée physique (boutons-poussoirs, interrupteurs de fin de course, capteurs de proximité) à partir de la carte d'E/S à chaque cycle de scrutation du PMC. La carte convertit les niveaux de signal 24 V CC de la machine en représentation logique interne du PMC.

Lecteur de sortie :Le PMC écrit ses commandes de sortie (marche/arrêt du liquide de refroidissement, index du changeur d'outils, verrouillage de la porte, voyants d'alarme) dans les registres de sortie de la carte E/S. La carte transmet les signaux de sortie 24 V CC correspondants aux actionneurs de la machine. Lorsque la carte E/S C6 tombe en panne, le PMC ne peut plus communiquer avec les signaux d'E/S de la machine qu'il dessert — la machine cesse de répondre aux commandes de l'opérateur et le PMC génère des alarmes de communication de liaison E/S.

Scénarios d'application

Défaut de communication E/S CNC série 0-C :Une CNC FANUC série 0-C développe des alarmes PMC pour des groupes de communication E/S Link spécifiques. Les fonctions de la machine (liquide de refroidissement, système hydraulique, panneau de commande) ne répondent plus. L'A16B-1212-0221 est identifié. Le remplacement par A16B-1212-0221 ou A16B-2203-0111 rétablit la communication E/S.Papier cartonné E/S CNC 0-C

remplacement:Une installation gérant les CNC de la série 0-C détient l'A16B-2203-0111 (nouvelle spécification) comme pièce de rechange standard, mais accepte également les unités excédentaires A16B-1212-0221 pour la même position C6 de la carte d'E/S.

FAQ

Q1 : L'A16B-2203-0111 peut-il remplacer directement l'A16B-1212-0221 dans une CNC série 0-C ?

Oui. A16B-2203-0111 comme remplacement officiel « NOUVEAU » pour A16B-1212-0221 (carte E/S C6). La nouvelle carte de spécifications est conçue pour remplacer directement l'ancienne spécification dans la même position de fente CNC.

Q2 : Quelle est la différence entre la carte E/S C5 (A16B-1212-0222), C6 (A16B-1212-0221) et C7 (A16B-1212-0220) ?

Les désignations C5, C6 et C7 identifient différentes variantes de capacité d'E/S ou de configuration d'adresse au sein de la famille de cartes série 0-CI/O. Chaque variante fournit un nombre spécifique de points d'E/S ou une plage d'adresses de liaison E/S spécifique. La variante applicable est déterminée par la configuration spécifique de la machine-outil et le schéma de câblage.

Q3 : La désignation de la carte E/S C6 est-elle liée au nombre d'E/S de la machine ?

Le préfixe et le numéro « C » dans la dénomination des cartes FANUC série 0-CI/O identifient le type de carte d'E/S au sein de l'architecture d'E/S de la plate-forme. Chaque variante de type C (C5, C6, C7) fournit un complément de points d'E/S défini. La variante C7 (A16B-1212-0220) est la plus couramment référencée dans les schémas système FANUC série 0-C — C5 et C6 servent des machines avec différentes configurations d'E/S.

Q4 : Le remplacement de l'A16B-1212-0221 nécessite-t-il des modifications des paramètres PMC ?

Non. Les paramètres PMC et la configuration de l'adresse I/O Link sont stockés dans la mémoire principale de la CNC — et non dans la carte E/S. Après avoir installé la carte de remplacement, le PMC rétablit la communication I/O Link avec la nouvelle carte en utilisant la configuration existante.
