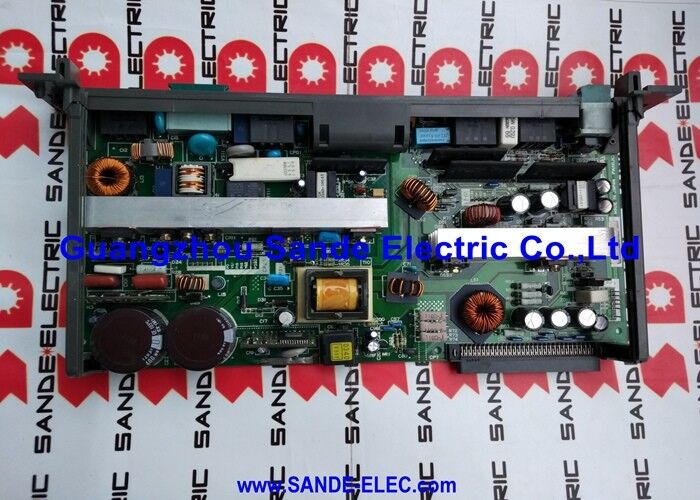

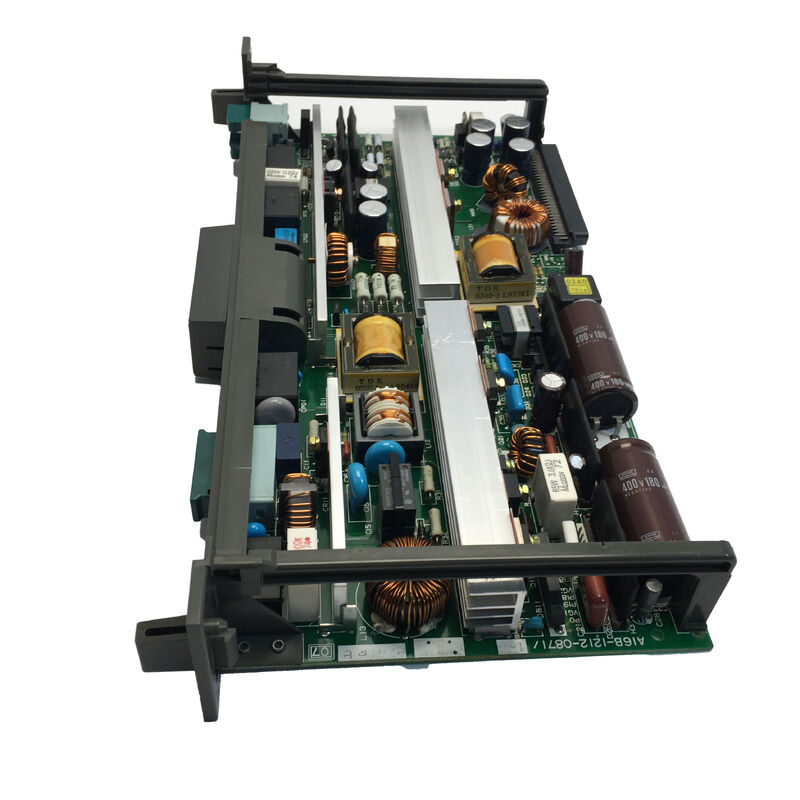

A16B-1212-0871 Fanuc Planche d'alimentation électrique A16B12120871 AI6B-I2I2-O87I

A16B-1212-0871 FANUC A16B-1212 Série alimentation par le circuit imprimé

A16B-1212 FANUC série de cartes d'alimentation à commande numérique par commande numérique

La série A16B-1212 fait partie de la famille de circuits imprimés A16B-12xx de FANUC, une génération de circuits imprimés utilisée dans les systèmes de commande CNC de FANUC.La carte A16B-1212-0871 est confirmée comme une carte d'alimentation électrique, un circuit imprimé d'alimentation fournissant des tensions CC réglées dans l'unité de commande CNC ou l'équipement associé..

Les circuits imprimés d'alimentation dans les systèmes CNC FANUC remplissent des fonctions définies essentielles à l'ensemble de l'unité de commande:

Régulation de la tension:Conversion de la puissance entrante brute en tensions de courant continu réglées avec précision (généralement ± 15V, 5V, 24V) qui alimentent les cartes logiques, l'affichage, le panneau d'opérateur et les circuits d'E/S du CNC.Une régulation de tension étroite assure le fonctionnement stable de l'électronique de commande du CNC.

Répartition:La carte d'alimentation distribue ses tensions de sortie à travers le rack de commande CNC via le bus de fond ou le câblage direct, ce qui en fait la source d'alimentation commune pour plusieurs cartes simultanément.

Circuits de protection:Détection des surtensions, sous-tensions et surcourants

Informations clés sur le produit

A16B-12xx La première génération de cartes CNC de FANUC

La série A16B-12xx occupe une place déterminante dans l'histoire des PCB de FANUC.Les cartes confirmées au sein de la famille A16B-12xx plus large comprennent le circuit imprimé A16B-1200-0800 (A06B-6058 série 2 axes serveur numérique AC), confirmé lors de cette session) plaçant la série A16B-12xx dans la génération de matériel FANUC qui desservait les systèmes CNC de la série 0-B, de la série 15-A et des premières séries 0-C.

Le circuit imprimé d'alimentation A16B-1212-0871 occupe une position définie au sein de la sous-série A16B-1212, fournissant l'infrastructure d'alimentation régulée pour les cartes de commande CNC de cette génération.

Scénarios d'application

Erreur de l'alimentation électrique dans le système CNC:Une unité de commande CNC FANUC développe des défauts de niveau d'alimentation voltages incorrects, instabilité du rail d'alimentation ou alarmes d'alimentation affectant plusieurs cartes simultanément.Le défaut A16B-1212-0871 est identifié comme le défaut du circuit imprimé d'alimentationLe remplacement rétablit une distribution d'énergie correcte à l'unité de commande.

Maintenance de l'unité de commande CNCUne usine de production qui entretient des équipements FANUC CNC d'ancienne génération remplace le circuit imprimé d'alimentation A16B-1212-0871 dans le cadre de la maintenance prévue de la machine spécifique dans laquelle il est installé.

Questions fréquentes

Q1: Comment puis-je confirmer que A16B-1212-0871 est le bon circuit imprimé d'alimentation pour mon système CNC?

Lisez le numéro de pièce sur l'étiquette de la carte installée.Références croisées avec le schéma de disposition de la carte et les spécifications de l'alimentation du manuel de maintenance FANUC CNC applicable pour confirmer la position de montage et les tensions de sortie de la carte.

Q2: Quels sont les symptômes indiquant une défaillance du PCB d'alimentation A16B-1212-0871?

Les défauts de la carte d'alimentation provoquent généralement: des tensions d'alimentation incorrectes affectant plusieurs cartes CNC simultanément, des codes d'alarme d'alimentation sur l'écran CNC,comportement CNC erratique ou instable qui ne peut être attribué à un seul axe ou à une seule carte périphériqueMesurer les tensions du rail d'alimentation aux connecteurs de sortie de la carte pour confirmer une défaillance d'alimentation par rapport à une défaillance de charge.

Q3: Le remplacement d'A16B-1212-0871 a-t-il une incidence sur les données CNC stockées?

Les cartes d'alimentation ne stockent pas les données CNC. Le remplacement d'A16B-1212-0871 n'affecte pas les programmes de pièces, les paramètres d'axe, les décalages d'outils ou les données PMC stockées dans les modules de mémoire CNC.si la panne d'alimentation a entraîné une perte de puissance de la batterie de secours pour les modules SRAM, vérifier le contenu de la mémoire une fois le remplacement terminé.
